| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

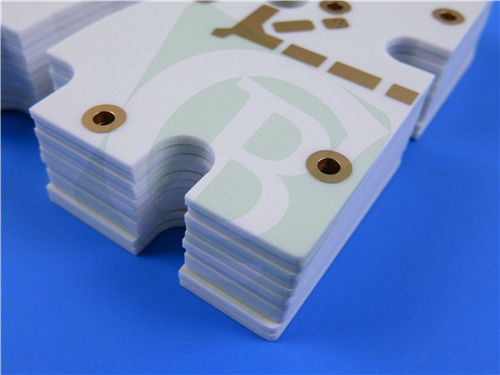

2層硬いPCBを紹介します TFA615素材で作られています 要求の高い用途のために設計された 高周波基板ですそして機械的特性航空宇宙機器やレーダーシステムなど 重要なシナリオにおいて信頼性を確保するために設計されています
積み重ねる
銅_層_1: 35μm
TFA615コア:0.508mm (20ミリ)
銅_層_2: 35μm
PCBの詳細
| パラメータ | 仕様 |
| 基礎材料 | TFA615 |
| 層数 | 2層 |
| 板の寸法 | 206mm x 54mm = 1PCS (±0.15mm) |
| 最小の痕跡/空間 | 4/6ミリ |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | ない |
| 完成した厚さ | 0.6mm |
| 銅の重量 | 1オンス (1.4ミリ) の外層 |
| 塗装経由 | 20μm |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 無 (上/下) |
| 溶接マスク | 無 (上/下) |
| 品質チェック | 輸送前100%の電気テスト |
TFA615 を ユニーク に する の は 何 です か
TFAシリーズについて
TFAシリーズの基板は,伝統的なガラス繊維布なしで製造されたポリテトラフルーアエチレン (PTFE) セラミック複合材料です.代わりに,新しいプリファブリケーションプロセスと特別なラミネーションを使用します.外国の代替品に匹敵する航空宇宙級の性能をもたらします主要な特徴:
- ガラス繊維の布がないので,電磁波の伝播における"ガラス繊維効果"を排除する
- 安定した周波数性能と最小限の電解負荷のための均一なナノセラミック混合物
低アニゾトロピー (X/Y/Z) と銅とマッチした熱膨張
-安定した介電温度特性
-4つの電解変数オプション:2.94 (TFA294),3.0 (TFA300),6.15 (TFA615),10.2 (TFA1020)
TFA615 特徴
-電解常数 (Dk): 10GHz で 6.15±0.12
分散因数: 10GHz で 0.0015 20GHz で 0.0017
-CTE (55°Cから288°C):X=16ppm/°C,Y=16ppm/°C,Z=29ppm/°C
-熱伝導性: 0.8 W/mk
-水分吸収: 0.06%
-UL 94-V0ランキング
-Td (分解温度): 503°C
理想 的 な 応用
航空宇宙機器,宇宙船,そして機内システム
-マイクロ波部品及びアンテナ (相感受型を含む)
- 早期警告レーダーと空中レーダー
-フェーズ配列アンテナとビーム形成ネットワーク
- 衛星通信・ナビゲーションシステム
- パワーアンプ
準拠基準
このTFA615 PCBは IPC-Class-2規格に厳格に準拠しており,一貫した品質,信頼性航空宇宙および高周波アプリケーションの厳格な要求に応えるために不可欠です..
アートワーク形式
このPCBの設計図は Gerber RS-274-X形式で提供されています.製造作業流程を簡素化し,製造の精度を保証する広く受け入れられている業界標準.
世界 的 な 影響
この高性能PCBは 世界中の技術者 製造者 組織に利用可能になります
結論
TFA615素材のPCBは 極めて重要な高周波アプリケーションの 最高級ソリューションとして 注目されています性能と信頼性が優先されるプロジェクトでは,多角的で信頼性の高い選択になります衛星通信やフェーズ配列アンテナで働いても,このTFA615 PCBは,最も厳しいシナリオでも成功するために必要な品質と一貫性を提供します.
|
|
