| PCB material: | TP1020 | Layer count: | 2-layer |
|---|---|---|---|
| PCB thickness: | 4.1mm | PCB size: | 31mm x 31mm = 1PCS (±0.15mm) |
| Copper weight: | 1 oz (1.4 mils) | Surface finish: | Electroless Nickel Immersion Gold (ENIG) |
| ハイライト: | 2層のRFPCBボード,4mm 厚 ENIG PCB,TP1020 RF 回路基板 |
||

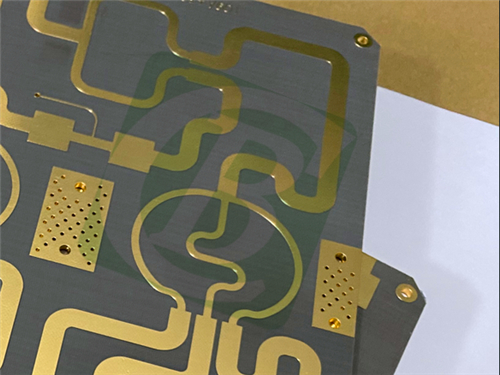

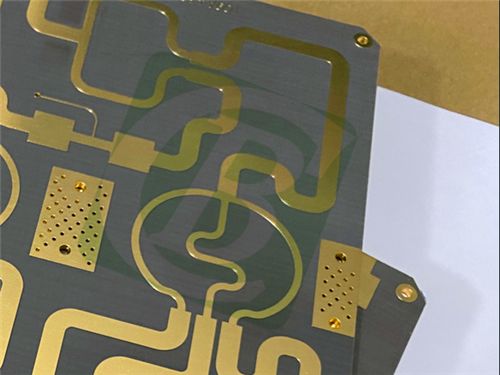

TP1020素材で作られた 2層硬いPCBと出会い 要求の高いアプリケーションのために設計された ユニークな高周波熱塑性基板です特殊な介電性能と高い信頼性グローバル衛星ナビゲーションシステムや小型アンテナなどのシナリオで優れているように設計されています
PCBの詳細
| パラメータ | 仕様 |
| 使用 された 材料 | TP1020 |
| 層 | 双面型 |
| サイズ | 31mm x 31mm = 1PCS (±0.15mm) |
| 最小の痕跡/空間 | 7/9 ミリ |
| 最小の穴の大きさ | 0.6mm |
| 盲目の経路 | 入手できない |
| 最終厚さ | 4.1mm |
| 外層 の 銅 の 重さ | 1オンス (1.4ミリ) |
| 厚さによる塗装 | 20μm |
| 表面処理 | 電気のないニッケル浸水金 (ENIG) |
| シルクスクリーン | 上下両方で欠けている |
| 溶接マスク | 上下両方で欠けている |
| 品質保証 | 発送前に100%の電気テスト |
層構造
銅_層_1: 35μm
TP1020コア: 4.0mm (157.5mil)
銅_層_2: 35μm
TP1020 の 独特 な 特性
TPシリーズについてすべて
TP材料は,業界でユニークな高周波熱塑料である.その介電層は,セラミックとポリフェニレンオキシド樹脂 (PPO) で構成されており,ガラス繊維の強化はありません.陶器とPPO樹脂の比率を調整することで特殊な製造プロセスにより,高い介電性能と高い信頼性を有します.
TPは表面が滑らかで銅のコーティングがない材料です. TP-1は片側から銅があり,TP-2は両側から銅があります.電気回路の必要に応じて 3 と 25 の間で自由に選択することができます3つの選択肢があります.04 について46 について06 について159 について29 について69 について810 について2TP300,TP440,TP600,TP1020などのパーツ番号で,周波数とともに少し増加するが,10GHzまであまり増加しない低電圧損失を有する.
TP1020の特徴
-ダイレクトリ常数 (Dk): 10GHzで10.2±0.2
分散因子: 10GHz で 0.0012
-低TCDK: -40ppm/°C (-55°Cから150°C)
-CTE (-55°Cから150°C):X=40ppm/°C,Y=40ppm/°C,Z=55ppm/°C
-熱伝導性: 0.67 W/mk
-水分吸収: 0.01%
-UL 94-V0ランキング
最も 効果 的 な 場所
- グローバル衛星ナビゲーションシステム
- ミサイル搭載システム
- ファイズ技術
- ミニチュアアンテナ
基準を遵守する:このTP1020 2層硬いPCBは,電子機器製造業界で広く認識されている基準である IPC-Class-2 規格に厳格に準拠しています.
アートワーク形式:このPCBのために提供されている図形は Gerber RS-274-X で,印刷回路板業界で最も一般的に使用され,広く受け入れられているフォーマットです.
使用可能:このTP1020 2層硬いPCBは 世界中に出荷可能で 世界中の顧客が この高品質な製品にアクセスできるようにしています
結論
結論として この2層のTP1020PCBは 高周波の精密アプリケーションに最適なソリューションです高い電解安定性と低損失を備えています柔軟性を高め 優れた機能と精巧な工学によりTP1020 PCBは,高度な高周波アプリケーションの課題に取り組む準備ができています.
