2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance

認証
中国 Bicheng Electronics Technology Co., Ltd 認証
中国 Bicheng Electronics Technology Co., Ltd 認証
顧客の検討
ケビン、 板-感謝--を非常に受け取り、テストした。これらは私達が必要とした何を完全、丁度である。 rgds 金持ち

—— 豊富なRickett

ルース、 私はPCBを今日得、それらはちょうど完全である。 少し忍耐を、私の次の順序すぐに来ているとどまりなさい。 ハンブルクからの親切な点 オラフ

—— オラフKühnhold

こんにちはNatalie。 それはあなたの参照のために完全、私付けるある映像をだった。そして私は割り当てるために次のプロジェクト2つ送る。 ありがとうたくさん再度

—— セバスチャンToplisek

ケビン、 ありがとう、それらは完全になされ、よく働く。約束されるように、私の最も最近のプロジェクトのためのリンクはあなたが私のために製造したPCBsを使用して、ここにである: 見なす、 ダニエル

—— ダニエル フォード

オンラインです

2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance

2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance
2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance

大画像 :  2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-052.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空バッグ+カートン
受渡し時間: 8-9営業日
支払条件: T/T
供給の能力: 1か月あたり5000pcs

2-layer CuClad 233 RF PCB Board 0.6mm Thick with 108 mm x 59 mm Dimensions and IPC-Class-2 Compliance

説明
基本材料: Cuclad 233 レイヤーカウント: 2層
PCBの厚さ: 0.6mm PCBサイズ: 108 mm x 59 mm(1ピース)、+/- 0.15mm
銅重量: 外層:1オンス(1.4ミル) 表面仕上げ: 浸漬ゴールド
ハイライト:

0.6mm RF PCB Board

,

108 mm x 59 mm Printed Circuit Board

,

IPC-Class-2 PCB

2-layer CuClad 233 PCB 20mil Thick with Immersion Gold Finish

This 2-layer rigid PCB, constructed with Rogers CuClad 233 as its base material, is engineered to meet the demands of high-frequency and precision electronic systems. With board dimensions of 108mm x 59mm (1 piece) and a tight tolerance of +/- 0.15mm, it offers a reliable foundation for applications requiring consistent performance in challenging environments.

PCB Details
Construction Detail Specification
Base material CuClad 233
Layer count 2-layer
Board dimensions 108 mm x 59 mm (1 piece), +/- 0.15mm
Minimum Trace/Space 6/8 mils
Minimum Hole Size 0.3mm
Blind vias No
Finished board thickness 0.6mm
Finished Cu weight Outer layers: 1 oz (1.4 mils)
Via plating thickness 20 μm
Surface finish Immersion Gold
Silkscreen No
Solder Mask No
Quality assurance (prior to shipment) 100% Electrical test
PCB Stack-up

The 2-layer rigid PCB features a precisely calibrated stack-up to leverage CuClad 233's unique properties:

Layer/Material Thickness Specification
Copper_layer_1 35 μm
Rogers CuClad 233 Core 0.508mm (20mil)
Copper_layer_2 35 μm
2-layer CuClad 233 PCB with Immersion Gold Finish
Artwork, Standards, and Availability

Artwork Format: Gerber RS-274-X, a universal standard for PCB manufacturing data, ensuring seamless production.

Quality Standard: Complies with IPC-Class-2, guaranteeing reliable performance for general electronic applications.

Availability: Offered worldwide, making it accessible for global projects across industries.

Key Features of Rogers CuClad 233
  • Electrical Stability: Dielectric Constant (Dk) of 2.33 at 10GHz and 1MHz, with a low dissipation factor of 0.0013 at 10GHz, minimizing signal loss in high-frequency applications.
  • Mechanical and Environmental Resilience: Low moisture absorption (0.02%) and strong peel strength (14 lbs/in) ensure durability in harsh conditions.
  • Outgassing Control: Ultra-low Total Mass Loss (TML) of 0.01%, Collected Volatile Condensable Material (CVCM) of 0.01%, and zero Water Vapor Regain (WVR), making it suitable for aerospace and high-reliability environments.
  • Uniformity: Better dielectric constant uniformity compared to non-woven fiberglass reinforced laminates, ensuring consistent performance across the board.
  • Material Balance: High PTFE to glass ratio, enhancing electrical performance while maintaining structural rigidity.
Benefits of CuClad 233
  • Stable Dk Over Frequency: Ensures consistent signal propagation across a wide range of operating frequencies.
  • Reduced Insertion Loss: Low Dk supports wider line widths, minimizing signal attenuation in high-frequency circuits.
  • Low Circuit Losses: Enhances overall efficiency, particularly in microwave and radar systems.
  • Scalability: Supports large PCB and antenna formats, making it suitable for applications requiring extended layouts.
  • Compatibility: In-plane CTE (Coefficient of Thermal Expansion) matches aluminum used in aircraft skins/structures, reducing thermal stress in aerospace applications.
Typical Applications
  • Radars
  • Electronic Countermeasures and Electronic Support Measures
  • Microwave Components (LNAs, filters, couplers, etc.)

For inquiries regarding pricing, you can send gerber file to us. We serve clients worldwide and ensure prompt responses to all queries.

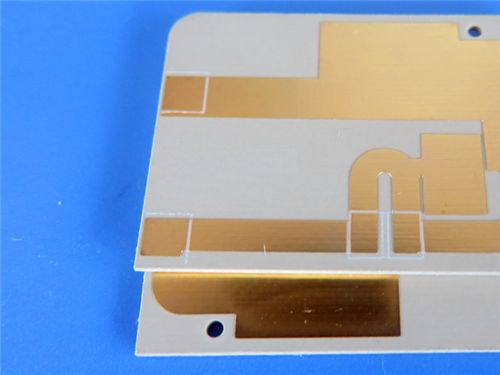

Close-up view of 2-layer CuClad 233 PCB
