| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

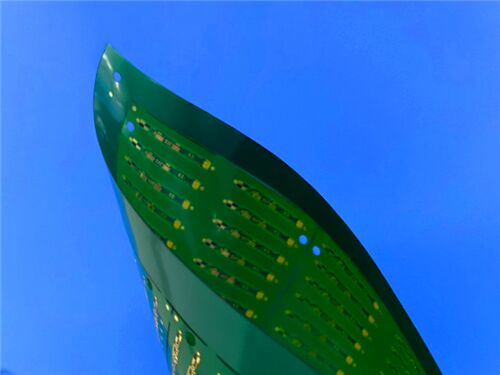

この2層の柔軟PCBは 高信頼性の柔軟な電子アプリケーションのために設計されており, 粘着剤のないポリマイド (SF202シリーズ FCCL) 材料を使用しています.特別に設計され,高周波信号伝送と動的曲線シナリオの要件を満たす折りたたみ可能な携帯電話から自動車電子機器まで
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 2層 (柔軟な構造) |
| 基礎材料 | 接着剤のないポリアミド (SF202シリーズ接着剤のない双面の柔軟な銅層ラミナート) |
| 板の寸法 | 110mm × 130mm 1個 (1PCS),許容度は ±0.15mm |
| 最小の痕跡/空間 | 8ミリ (痕跡) / 6ミリ (空間) |
| 穴の最小サイズ | 0.2mm |
| バイアス | ブラインドバイアスなし 総バイアス: 51 プラチング厚さ: 15 μm |
| 完成板の厚さ | 0.12mm |
| 完成した銅重量 | 0表面層では0.7ml |
| 表面塗装 | 電気のないニッケル浸水金 (ENIG) |
| シルクスクリーン | 上層は白色で下層はシルクスクリーンなし |
| 溶接マスク | 上下の両層の緑色 |
| 品質保証 | 輸送前100%の電気テスト |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層 (Copper_layer_1) | 銅 | 22 μm |
| 基板層 | SF305 ポリアミドコア | 0.05mm (50 μm) |
| 下層 (Copper_layer_2) | 銅 | 22 μm |
核材料の紹介 (SF202 無粘着型PIフィルムベースのFCCL)
SF202は,Shengyi Technologyが高度な信頼性の柔軟な電子機器のために開発した,粘着剤のない双面柔軟な銅層ラミネート (FCCL) です.高周波信号伝送と動的曲線アプリケーションに合わせた折りたたみ可能な携帯電話,コンピュータ,デジタルカメラ,ビデオレコーダー,フラットパネルディスプレイ,自動車電子機器,精密機器などの厳格なFPC要件のある分野に最適です.その主な利点は,低ダイレクトリック損失を含む高い屈曲耐性があり 優れた寸法安定性があります
SF202材料の主要な利点:
FR-4 プロセス互換性: 標準的な柔軟なPCB製造ワークフローに適応し,製造コストとリードタイムを削減
粘着剤 の ない デザイン: 柔軟性 や 屈曲 抵抗 を 向上 さ せる の で,全体 的 な 板 の 厚さ を 減らす
環境適合性:ハロゲン無,UL 94 V-0評価,RoHS対応 (Pb,Hg,Cd,Cr6+,PBB,PBDEを含まない)
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 変電常数 (Dk) | 3.2 1 GHz で (IPC-TM-650 標準で試験) |
| 消耗因子 | 0.007 1 GHz で (IPC-TM-650 標準で試験) |
| 90° 剥離強度 | ≥1 N/mm |
| 化学 耐性 | ≥80% |
| 水分吸収 | ≤1.5% |
| 介電力強度 | 150V/μm |
| 炎症性評価 | UL 94 V-0 (材料) / UL 94 VTM-0 (PCB) |
| 総合的なパフォーマンス | 優れた柔軟性,熱耐性,次元安定性,電気性能 |
| 溶接と化学性能 | 優れた溶接信頼性と化学抵抗性 |
主要 な 利点
-低電圧損失: 携帯電話やデジタルカメラなどの通信機器にとって重要な信頼性の高い高周波信号伝送を保証します
-高屈曲耐性: ダイナミック屈曲シナリオに適応し,折りたたむ電子機器や自動車移動部品に最適
-熱耐性:高温の作業環境と鉛のない溶接プロセスに耐える
- 寸法安定性: 製造および運用中に変形を最小限に抑え,長期的信頼性を保証
- 環境安全:ハロゲン無害,RoHS準拠,世界の持続可能性基準を満たす
品質基準と利用可能性
品質基準:IPCクラス2の品質基準に準拠する.IPCクラス2は,印刷回路板のための広く認められた業界標準である.一般的な電子アプリケーションにおける信頼性の高いパフォーマンスを保証する受容性要件を規定する.
入手可能: 世界 的 に 提供 する こと が 支援 さ れ て い ます.
典型的な用途
- 消費電子機器: コンピュータ,携帯電話 (特に折りたたむモデル),デジタルカメラ,ビデオレコーダー
自動車用電子機器: 車両内にある様々な電子部品
- オフィス機器: オフィス自動化装置
他の分野:平面ディスプレイ,精密儀器,その他の高度な信頼性の柔軟な電子装置
