商品の詳細:
|
| 基材: | CER-10 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 0.7mm | プリント基板サイズ: | 89.3mm×56.9mm 2種 2個 |
| はんだマスク: | 黒 | シルクスクリーン: | いいえ |
| 銅の重量: | 1オンス | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | 2層RFPCBボード,黒シルクスクリーンのCER-10基板,25mil基板RF PCB |
||

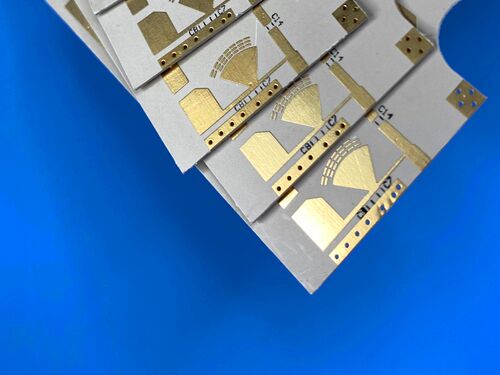

この2層硬いPCBは,信頼性の高い性能のための国際業界基準を満たしています.CER-10基礎基板として有機セラミックラミネート高性能マイクロ波および過敏なコンポーネントアプリケーションの厳格な要件を満たすように設計され,優れた機械的および電気的特性を有する.
PCB 仕様
| ポイント | 詳細 |
| 基礎材料 | CER-10 (有機セラミックラミネート) |
| 層数 | 2層,盲目バイアスなし |
| 板の寸法 | 89.3mm×56.9mm, 2種類,合計2個 |
| 最小の痕跡/空間 | 5/6ミリ |
| 穴の最小サイズ | 0.4mm |
| 完成板の厚さ | 0.7mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリ) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層は黒いシルクスクリーン 下層はシルクスクリーンなし |
| 溶接マスク | 上下両層に溶接マスクがない |
| 品質管理 | 100% 輸送前に行われた電気試験 |
PCB スタックアップ
| 層 | 仕様 |
| 銅層1 | 35 μm |
| CER-10 基板 | 25ミリ (0.635ミリ) |
| 銅層2 | 35 μm |
アート 作品 と 受け入れ られ た 基準
提供されたアートワークの種類:GERBER RS-274-X,PCB製造の業界標準として普遍的に認識されています.
受け入れられた標準:IPC-Class-2は,コネクティング・エレクトロニクス・インダストリーズ協会 (IPC) が定めた広く採用されている品質基準である.
利用可能性
このPCBは,国際プロジェクトの多様な要件を満たし,間に合う配達を確保するために,世界的な物流をサポートする,世界中の輸送のために利用できます.
CER-10 基礎材料の紹介
CER-10は,タコニックのORCER製品ファミリーに属する有機陶器ラミネートである.このラミネートは,ダイレクトレクトル定数は10であり,低散布因子は10GHzで0.0035である.高周波アプリケーションに適しているこの素材は織りガラス強化材で,Taconicの先端のセラミック・フィール技術と,塗装されたPTFEファイバーグラスの専門性を統合しています.CER-10 は 特殊 な インター ラーミナー 結合 強度 と 溶接 耐性 を 提供 し て い ます高性能マイクロ波および受動部品の適用のための理想的な基板として位置づけられる.
CER-10 材料の主要な特徴
| 主要 な 特徴 | 仕様と説明 |
| 材料の種類 | CER-10 有機セラミックラミネート |
| 変電常数 (Dk) | 10 GHz で 10 |
| 消耗因子 | 0.0035 10GHzで |
| 水分吸収 | 0.02% |
| 熱膨張係数 (CTE) | X軸: 13ppm/°C; Y軸: 15ppm/°C; Z軸: 46ppm/°C |
CER-10 材料の使用の利点
典型的な用途
このPCBは,優れた電気的および機械的特性を利用し,特に以下を含む高性能マイクロ波および受動部品アプリケーションのために設計されています.
- パワーアンプ
- 波導フィルター
- 方向性カップラー
- その他のマイクロ波用受動部品
結論
この2層硬いPCBは 優れた高周波性能と 構造安定性オーガニックセラミックラミネートの優れた特性と厳格な出荷前の品質管理プロトコルによって裏付けられている.
高性能マイクロ波や受動部品の プロジェクトに従事するグローバルメーカーにとって理想的で 費用対効果があり 信頼性の高いソリューションです特に安定した電解特性を要求するものは強力な機械的な強度で 世界中に利用できます
