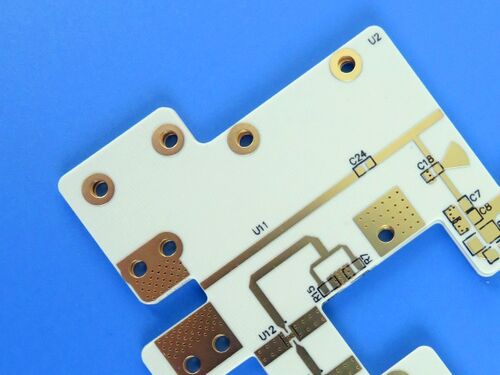

このPCBは高周波の2層硬板でロジャース RO4835高周波アプリケーションとコスト効率の良い製造のために設計された 高性能ラミネートです 高温安定性,優れた酸化耐性,低損失の特性,PCBは特殊な信号の完整性と信頼性の高い性能を保証し,自動車レーダーやRFコンポーネントを含むパフォーマンスに重要な高容量アプリケーションに適しています.
PCB仕様
| ポイント | 仕様 |
| 基礎材料 | ロジャース RO4835 (低損失炭化水素ラミネート) |
| 層数 | 2層 (盲目または埋もれたバイアスは含まれていません) |
| 板の寸法 | 45単位あたり,6mm x 78mm,次元容積は+/- 0.15mm |
| 最小の痕跡/空間 | 5mmの幅と7mmの距離 |
| 穴の最小サイズ | 0.4mm |
| 完成板の厚さ | 0.3mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリに相当) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | ENEPIG (無電動ニッケル 無電動パラジウム浸水金) |
| トップ シルクスクリーン | 黒色 (溶接パッドにはシルクスクリーンが塗らない) |
| 底部 シルクスクリーン | 適用されない |
| トップソールドマスク | 適用されない |
| 下の溶接マスク | 適用されない |
| 品質管理 | 100%の電気テストが行われます. |
PCB スタック-上へ
| 層 | 記述 | 厚さ |
| 1 | 完成した銅層 (外側) | 35 μm |
| - | ロジャース RO4835 介電核 | 0.254mm (10ミリ) |
| 2 | 完成した銅層 (外部) | 35 μm |
アート作品品質標準とサービスエリア
美術品,標準の遵守,サービスカバーについて this PCB comes with artwork in the Gerber RS-274-X format—an industry-standard format for PCB manufacturing that ensures seamless compatibility with most mainstream production equipment and design softwarePCBは,一貫したパフォーマンス,信頼性の高い製造品質,および業界要件への遵守を保証する広く認められた基準であるIPC-Class-2の標準に準拠しています..さらにこのPCBは世界規模のサービスカバーを提供し,世界中の国際高周波プロジェクトに適しています.
ロジャース RO4835素材の紹介
ロジャースのRO4835ラミネートは低損失の炭化水素材料で,他の炭化水素ベースの材料よりも高温安定性と酸化抵抗性が向上しています. It shares comparable electrical and mechanical properties with RO4350B laminates and is specifically designed to deliver excellent high-frequency performance while facilitating cost-effective circuit fabricationRO4835ラミナートは,標準的なエポキシ/ガラス (FR-4) 処理方法と互換性があり,競争力のある価格で,大量のアプリケーションのための実用的な選択肢となっています.ロジャースのプロテクトロプロ リバース処理の銅製フィルムで装備できます低挿入損失を必要とするアプリケーションに最適です.
ロジャーズ RO4835 材料の主要特徴
| 主要 な 特徴 | 仕様 |
| 準拠性 | RoHS に準拠 (UL 94 V-0 を要求するアプリケーション) IPC-4103 に準拠 |
| 変電常数 (Dk) | 3.48 +/- 0.05 |
| 消耗因子 | 0.0037 10GHzで |
| ガラスの変化温度 (Tg) | 280 °C以上 (TMAで測定) |
| 熱膨張係数 (CTE) | X軸: 10ppm/°C; Y軸: 12ppm/°C; Z軸: 31ppm/°C |
ロジャース RO4835 材料の利点
従来の熱固定マイクロ波材料と比較してはるかに優れた酸化耐性があり,厳しい作業条件下で長期にわたる信頼性を保証します
性能に敏感で大量のアプリケーションのために設計され,優れた性能とコスト効率のバランスをとります
低負荷特性: 優れた電気性能により,より高い動作周波数を持つアプリケーションで使用することができ,自動車用途に最適です.
密度の高い電圧不変容量で,一貫した信号性能のための制御インピーダンスの送電線の生産をサポートする.
鉛のない溶接過程で泡や脱層がなく,信頼性の高い製造を保証する鉛のないプロセスと互換性があります.
低Z軸拡張性により,信頼性の高い穴を通した塗装 (PTH) を確保し,機械的安定性を向上させる.
平面内膨張係数が低く,回路処理温度の範囲全体で材料が安定性を保ちます.
典型的な用途
このPCBは,優れた高周波性能,酸化抵抗性,コスト効率性を活用して,特に以下の用途のために設計されています.
- 自動車用レーダーとセンサー
ポイント・トゥ・ポイントマイクロ波システム
- パワーアンプ
- レーダー
-RFコンポーネント
結論
この2層の硬いPCBは ロジャース RO4835低損失ラミネートで作られ 高周波性能,耐久性,コスト効率を兼ね備えています
高温安定性,優れた酸化耐性,低損失,鉛のない互換性など,このPCBを高容量,高周波プロジェクト.
|
|
