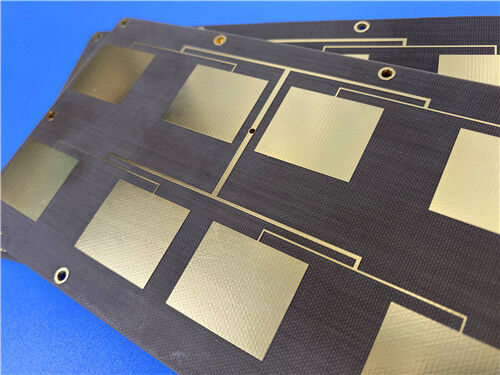

これは、ポリテトラフルオロエチレン（PTFE）をベースとし、織りガラス繊維で強化された高周波ラミネートである「Taconic TLX-7」を使用して製造された高性能2層リジッドプリント基板（PCB）です。厳格なRFおよびマイクロ波アプリケーションで優れた電気的性能を発揮するように特別に設計されており、このPCBは、材料の低く安定した誘電率（Dk=2.6）、超低損失正接（DF）、および広範囲の温度と周波数にわたる優れた電気的安定性を活用しています。これにより、ミリ波周波数でも信号減衰を最小限に抑えることができ、レーダーシステムやフェーズドアレイアンテナなどの低層数マイクロ波設計に非常に適しています。
PCB構造の詳細
| 項目 | 仕様 |
| ベース材 | Taconic TLX-7（織りガラス繊維強化PTFEベース高周波ラミネート） |
| 層数 | 2層（ブラインドビアは組み込まれていません） |
| 基板寸法 | 1枚あたり102mm x 86mm、寸法公差は+/- 0.15mm |
| 最小トレース/スペース | トレース幅4ミル、スペース6ミル |
| 最小穴径 | 0.5mm |
| 完成基板厚さ | 0.8mm |
| 完成銅箔重量 | 外層は1オンス（1.4ミルに相当） |
| ビアめっき厚さ | 20μm |
| 表面処理 | イマージョンゴールド |
| 上面シルクスクリーン | 白 |
| 下面シルクスクリーン | 適用なし |
| 上面ソルダマスク | 適用なし |
| 下面ソルダマスク | 適用なし |
| 品質管理 | 出荷前に100%電気テストを実施 |
PCBスタックアップ
| 層 | 説明 | 厚さ |
| 1 | 銅箔層1（外側上面） | 35μm |
| - | Taconic TLX-7コア | 0.762 mm（30 mil） |
| 2 | 銅箔層2（外側下面） | 35μm |
アートワーク、品質基準、および入手可能性
このPCBのアートワークは、PCB製造の業界標準であるGerber RS-274-X形式で提供されます。
すべてのPCBは、IPC-Class-2品質基準に準拠しており、これは、高周波アプリケーションにおける一貫した電気的性能、信頼性の高い製造品質、および業界要件への準拠を保証する世界的に認められた基準です。
さらに、このPCBは世界中で入手可能であり、国際的な顧客や世界中のマイクロ波/RF回路プロジェクトのニーズに対応しています。
Taconic TLX-7材料の紹介
TLX-7は、Taconic社が製造する高周波ラミネートであり、要求の厳しいRFおよびマイクロ波アプリケーションで優れた電気的性能を発揮するように特別に開発されました。織りガラス繊維で強化されたPTFE（ポリテトラフルオロエチレン）で構成されるTLX-7は、低く安定した誘電率（Dk=2.6）と超低損失正接を備えており、ミリ波周波数でも信号減衰を最小限に抑えます。このラミネートは、広範な温度および周波数範囲で優れた電気的安定性を提供し、信頼性の高い熱的および機械的特性と組み合わされているため、低層数マイクロ波設計に最適な選択肢となります。
Taconic TLX-7材料の主な利点
-優れた機械的および熱的特性により、過酷な動作条件下での構造的完全性と性能安定性を保証します。
-低く安定した誘電率（Dk=2.6）により、高周波回路での一貫した信号伝播と正確なインピーダンス制御が可能になります。
-寸法安定性により、製造中および動作中の変形を低減し、信頼性の高い回路性能を保証します。
-低吸湿性により、湿度が高い、または変動する環境条件下での長期的な信頼性と電気的安定性が向上します。
-UL 94 V-0難燃性定格により、さまざまな産業分野の電子機器の安全要件を満たします。
-厳密に制御された誘電率により、生産ロット全体で再現性の高い回路性能と一貫性を保証します。
-超低損失正接（DF）により、高周波アプリケーションでの信号損失を最小限に抑え、エネルギー効率を最大化します。
-低層数マイクロ波設計に最適化されており、高い性能レベルを維持しながら、コスト効率と製造の簡素化を提供します。
主な用途
-レーダーシステム
-フェーズドアレイアンテナ
-モバイル通信システム
-マイクロ波テスト機器
-マイクロ波伝送デバイス
-RFコンポーネント
結論
Taconic TLX-7 PTFEベースラミネート製のこの2層PCBは、要求の厳しいRF/マイクロ波アプリケーションに優れた高周波性能、安定性、および信頼性を提供します。
Taconic TLX-7の主な利点（低く安定したDk、超低DF、寸法安定性、低吸湿性、UL 94 V-0）により、このPCBは低層数マイクロ波プロジェクトにとってコスト効率の高いソリューションとなります。
|
|
