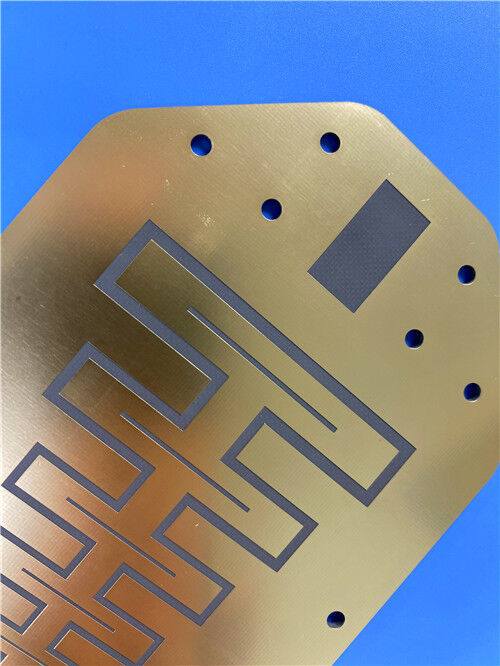

これは高性能RFグレードの材料で製造された 2層硬いPCBですRF-30AこのPCBは RF-30Aの特殊な高周波信号伝送を統合しています低ダイレクトリック損失と優れた環境安定性工業規格に準拠する. 0.6mmの完成厚さ,外層の銅重さ1オンス,および電解ニッケル浸し金 (ENIG) の表面仕上げ,高速道路の信頼性の高い性能を保証する高周波RFおよび電子アプリケーション
PCB 詳細
| ポイント | 仕様 |
| 基礎材料 | RF-30A |
| 層数 | 2層 |
| 板の寸法 | 85.6mm x 99.8mm (個あたり) |
| 最小の痕跡/空間 | 4/6ミリ |
| 穴の最小サイズ | 0.25mm |
| ブラインドバイアス | ない |
| 完成板の厚さ | 0.6mm |
| 完成したCu重量 (外層) | 1オンス (1.4ミリ) |
| 塗装の厚さによって | 20 μm |
| 表面仕上げ | 電気のないニッケル浸水金 (ENIG) |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前に実施された100%電気試験 |
PCB スタック-上へ
これは2層の硬いPCBで,次のスタックアップ構造 (上から下へ):
| 層の種類 | 仕様 |
| コッパー_レイヤー_1 | 35 μm |
| RF-30A | 20ミリ (0.508mm) |
| 銅_層_2 | 35 μm |
アート 作品 と 品質 基準
Gerber RS-274-Xは,PCB製造の業界標準として普遍的に認識されているこのPCBの指定されたアートワークフォーマットです.この形式は,ほとんどのプロフェッショナル製造機器と設計ソフトウェアとの互換性を保証します.さらに,PCBはIPC-Class-2規格の要件を満たしています.電子部品の性能と信頼性の厳格なガイドラインを確立する製品が商業的および産業的運用ニーズに適していることを保証します.
利用可能性
この高性能PCBは 世界中に利用可能で 地理的制限なく 世界中のあらゆる国に 送料を可能にしますプロトタイプと大量生産の注文の両方に対応する.
RF-30Aの導入
RF-30Aは高性能なRFグレードのラミネート材料で 先進的な樹脂システムと最適化されたガラス繊維強化で設計されています特殊な高周波信号伝送性能を提供する低電解損失と優れた環境安定性.それは特に高速,高周波RFアプリケーションのために設計され,完全に260°Cの鉛のない組立プロセスに対応することができます.厳しい運用条件下で信頼性の高い性能を保証する.
典型的な用途
RF-30A 安定性能ラミネート
RF-30Aは,AGCのRF基板ファミリー内の有機セラミックラミネートで,織物ガラス補強材で作られています.この製品は,AGCがセラミックフィラーとPTFEコーティング技術の両方に関する専門知識に基づいていますRF-30Aは,低コストで大量の商用マイクロ波およびRFアプリケーションに理想的な選択です.
RF-30Aは,典型的な設計要件を上回る電気的および機械的安定性を提供します.低負荷ダイエレクトリック基板と低プロフィール銅ホイルの組み合わせは,安定した電気性能を提供します高い周波数帯におけるPIMDレベルが向上し,挿入損失が減少した.より低いCTE値,よりよい次元安定性によって特徴づけられる機械的な安定性RFコンポーネントが外部要因の影響が少ないことを保証します..
極低の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率,低温の水分吸収率安定した損失タンジェントと組み合わせた温度や湿度によって相位変化を最小限に抑える. 低次元運動は,幅広い周波数範囲で安定した相位および阻力特性にも貢献する.
RF-30Aは低Z軸CTEを達成するためにセラミックフィラーで最適化され,PTHの信頼性を向上させ,多層回路の製造を簡素化しました.これらの特性により,より安定したPIMD性能もサポートされます..
利益
| 属性 | 条件 | 典型的な価値 | ユニット | テスト 方法 |
| ダイレクトリ常数 | @ 1.9 GHz | 2.97 ± 005 | IPC-TM 650 2 試験用5.5.5.1 モード | |
| 消耗因子 | @ 1.9 GHz | 0.0013 | IPC-TM 650 2 試験用5.5.5.1 モード | |
| @ 10 GHz | 0.0020 | IPC-TM 650 2 試験用5.5.5.1 モード | ||
| 容積抵抗性 | 3.0 × 109 | モム・cm | IPC-6502.5.17.1 | |
| 表面抵抗性 | 2.0 x 108 | モームス | IPC-6502.5.17.1 |
| 熱伝導性 | 0.42 | W/M*K | IPC-650 2 試聴する4.50 | |
|
CTE (50〜150°C) |
X について | 8 |
ppm/°C |
IPC-650 2 試聴する4.41 |
| Y | 11 | |||
| Z | 60 |
| 特定熱量 | 0.95 | J/gK | IPC-650 2 試聴する4.50 | |
| 密度 | 特殊重力 | 2.16 | g/cm3 | IPC-TM-650 2 試行錯誤した3.5 |
| 折りたたみ力 | MD | 126.5 (18,000) | N/mm2 (psi) | IPC-6502.4.18.3 |
| CD | 119.5 (17,000) | N/mm2 (psi) | IPC-650 2 試聴する4.19 | |
| 張力強度 | MD | 133.6 (19,000) | N/mm2 (psi) | IPC-TM-6502.4.18.3 |
| CD | 105.5 (15,000) | N/mm2 (psi) | IPC-650 2 試聴する4.19 | |
|
次元安定性 |
MD |
0.049 0.025 |
% (30m) % (60m) |
IPC-650 2 試聴する4.39 (エッチの後) |
| CD |
0.041 0.026 |
% (30m) % (60m) |
||
| MD |
0.049 0.019 |
% (30m) % (60m) |
IPC-650 2 試聴する4.39 (ストレス後) |
|
| CD |
0.031 0.011 |
% (30m) % (60m) |
| 典型的な厚さ | |
| インチ | mm |
| 0.020 | 0.51 |
| 0.030 | 0.76 |
| 0.040 | 1.02 |
| 0.060 | 1.52 |
| 入手可能 紙 サイズ | |
| インチ | mm |
| 12 × 18 | 305 x 457 |
| 16 × 18 | 406 x 457 |
| 18 × 24 | 457 x 610 |
| 36 × 48 | 914 × 1220 |
|
|
