多層PCBロジャース4350 2.1mm 1oz RFのサーキット ボード

多層PCBロジャース4350 2.1mm 1oz RFのサーキット ボード

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-066.V1.0
基材:
RO4350B
ハイライト:

1oz多層PCB

,

2.1mmの多層PCB

,

1oz RFのサーキット ボード

製品説明

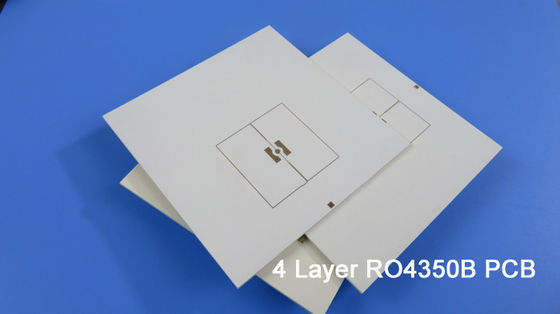

UHFのカプラーのための背部ドリルとのロジャース60mil RO4350Bおよび10mil RO4350Bの4つの層RFのサーキット ボード



この4つの層RF PCBは60mil RO4350BおよびUHFのカプラーの適用のための10mil RO4350Bで造られる。旋回待避を見なさい。



多層PCBロジャース4350 2.1mm 1oz RFのサーキット ボード 0



基材は4mil RO4450Fのprepregと60mil RO4350Bの中心そして10mil RO4350Bの中心である。厚い最終的な高さ2.1mmの各層に35のμm (1oz)の銅がある。パッドは液浸の金めっきしたである。そこに10mil中心からによってあく。背部訓練は騒音干渉を減らし、信号の保全性を改善できる。背部訓練を使用して首尾よくPCBの製作の難しさを減らし、埋められた/blindの使用をを経て避けた。



多層PCBロジャース4350 2.1mm 1oz RFのサーキット ボード 1



特徴および利点

1) RO4350Bは広い周波数範囲上の安定した比誘電率を表わす;

2) RO4350Bはそれに広帯域適用のための理想的な基質をする;

3) 時間通りに配達高いより98%のオン時間配達率;

4) 小さいバッチおよび中型の大量生産に焦点を合わせること;

5) 厳密なWIPの点検および監視、また作業指示;



適用

アンテナ、干渉フィルタ、健全な制御スイッチの誘導、トランクのアンプ等



PCBのサイズ 91 x 98mm=1PCS
板タイプ
層の数 多層PCB、4つの層PCB
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 銅-------35um (1oz) +plateの最上層
RO4350B 60ミル
銅-------MidLayer 1
RO4450F 4ミル
銅-------MidLayer 2
RO4350B 10ミル
銅-------35um (1oz) +plate BOTの層
技術
最低の跡およびスペース: 10mil/10mil
最低/最高の穴: 0.3/3.21mm
異なった穴の数: 5
ドリル孔の数: 1680
製粉されたスロットの数: 1
内部排気切替器の数: 1
インピーダンス制御 いいえ
板材料
ガラス エポキシ: ロジャースRO4350B (中心10mil、DK=3.48)及びRO4450B (PP 4mil DK=3.54)
最終的なホイルの外面: 1.5oz
内部最終的なホイル: 1oz
PCBの最終的な高さ: 2.1mm ±10%
めっきおよびコーティング
表面の終わり 液浸の金(」100µ」上の71.1%) 2µニッケル
に適用するためにマスクをはんだ付けしなさい: 上および下の層
はんだのマスク色: N/A
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 旅程

構成の伝説の側面 N/A
構成の伝説の色 N/A
製造業者の名前かロゴ: N/A
を経て 、開いたによって穴(PTH)を通ってめっきされる
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。



多層PCBロジャース4350 2.1mm 1oz RFのサーキット ボード 2
