液浸の金UL 94の多層PCB RO4003C 32milおよびRO4450F 12mil PP

液浸の金UL 94の多層PCB RO4003C 32milおよびRO4450F 12mil PP

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-069.V1.0
基材:
RO4003C 32mil + RO4450F 12mil PP
層の計算:
4つの層
PCBの厚さ:
2.1mm
PCBのサイズ:
113mm x 80mm = 1つのタイプ= 4部分
銅の重量:
1oZ
表面の終わり:
液浸の金
ハイライト:

液浸の金の多層PCB

,

UL 94の多層PCB

,

UL 94の液浸の金PCB

製品説明



4層高周波PCBの上 2コア3200万0.813mmRO4003Cと12超高周波カプラ用 mil RO4450F

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



今日は、4 層高周波 PCB のタイプについて説明します。この PCB は、超高周波カプラのアプリケーション用に 1 枚の RO4450F プリプレグを備えた 2 枚の 0.813mm (32mil) RO4003C コアで構築されています。以下は積み上げです。



液浸の金UL 94の多層PCB RO4003C 32milおよびRO4450F 12mil PP 0

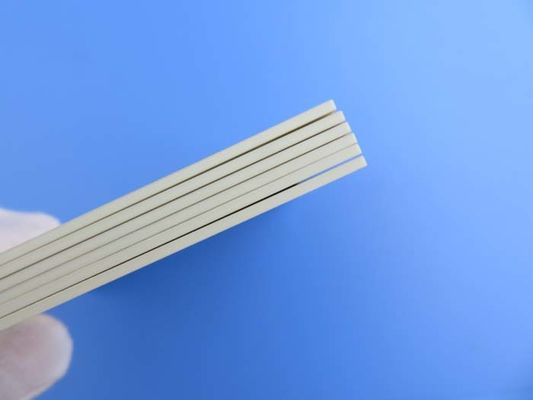

一般に、多層ロジャース高周波 PCB は、プリプレグ接着剤を含むすべての高周波材料から作られています。周知のとおり、RO4003C ファミリには 6 コア、つまり 8mil (0.203mm) ~ 60mil (1.524mm) があります。



RO4003C:
800万 0.203mm
12ミル 0.305mm
1600万 0.406mm
20ミル 0.508mm
3200万 0.813mm
60ミル 1.524mm



付録: RO4003C の特性

RO4003Cの代表値
財産 RO4003C 方向 単位 状態 試験方法
誘電率、εプロセス 3.38±0.05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 クランプ型ストリップライン
誘電率、ε設計 3.55 Z   8~40GHz 微分位相長法
散逸係数tan,δ 0.0027
0.0021
Z   10GHz/23℃
2.5GHz/23℃
IPC-TM-650 2.5.5.5
εの熱係数 +40 Z ppm/℃ -50℃~150℃ IPC-TM-650 2.5.5.5
体積抵抗率 1.7×1010   MΩ.cm 条件A IPC-TM-650 2.5.17.1
表面抵抗率 4.2×109   条件A IPC-TM-650 2.5.17.1
電気的強度 31.2(780) Z Kv/mm(v/mil) 0.51mm(0.020インチ) IPC-TM-650 2.5.6.2
引張係数 19,650(2,850)
19,450(2,821)
バツ
Y
MPa(ksi) RT ASTM D 638
抗張力 139(20.2)
100(14.5)
バツ
Y
MPa(ksi) RT ASTM D 638
曲げ強度 276
(40)
  MPa
(クプシ)
  IPC-TM-650 2.4.4
寸法安定性 <0.3 X、Y うーん
(ミル/インチ)
エッチング後+E2/150℃ IPC-TM-650 2.4.39A
熱膨張係数 11
14
46
バツ
Y
Z
ppm/℃ -55℃~288℃ IPC-TM-650 2.4.41
TG >280   ℃TMA IPC-TM-650 2.4.24.3
TD 425   ℃TGA   ASTM D 3850
熱伝導率 0.71   大丈夫です 80℃ ASTM C518
吸湿性 0.06   % 48 時間浸漬 0.060"
サンプル温度 50℃
ASTM D 570
密度 1.79   グラム/センチメートル3 23℃ ASTM D 792
銅の剥離強度 1.05
(6.0)
  N/mm
(プリ)
はんだフロート後 1オンス
EDCフォイル
IPC-TM-650 2.4.8
可燃性 該当なし       UL94
鉛フリープロセス対応 はい



基板の仕様は以下の通りです。

基材: RO4003C 32mil + RO4450F 12mil PP

層数:4層

タイプ: エッジにキャスタレーション穴 (半穴)

形式:113mm×80mm=1種=4個入り

表面仕上げ:イマージョンゴールド

銅重量:外層35μm/内層35μm

はんだマスク / 凡例: いいえ / いいえ

最終的な PCB 高さ: 2.1 mm

規格: IPC 6012 クラス 2

梱包: 20 枚のパネルが梱包されて出荷されます。

リードタイム: 10営業日

賞味期限: 6ヶ月



あなたはFを楽しんでいます特徴とメリット

1) 低い誘電耐性と損失による優れた高周波性能。

2)AOI検査。

3) プロトタイプから量産まで PCB のニーズに対応します。

4) 30000 平方メートルの月の能力;

5) 毎月 8000 種類の PCB。

6) 16 年以上の PCB 経験。



アプリケーションは次のとおりです。

(1) GPSアンテナ

(2) WiFiアンプ

(3) パワーアンプ

(4) RFトランシーバー

(5) テレビアンテナ

(6) レーダーデータ収集コンバータ

(8) スペクトラム拡散、アッテネータ



液浸の金UL 94の多層PCB RO4003C 32milおよびRO4450F 12mil PP 1
