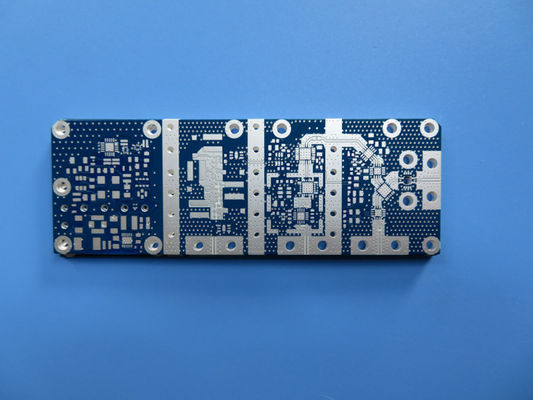

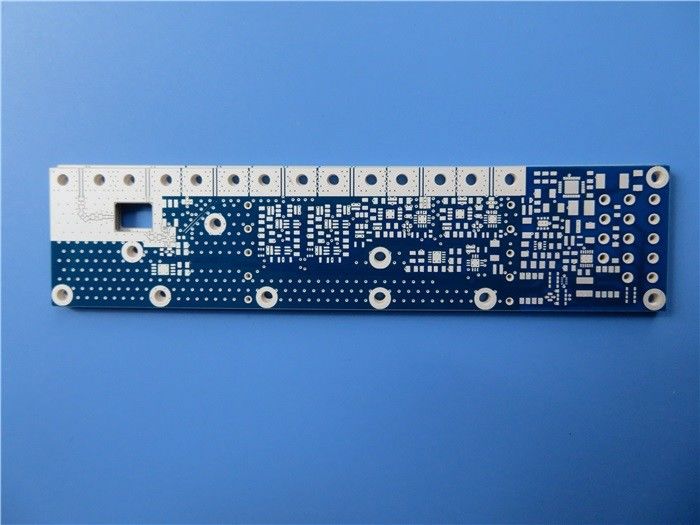

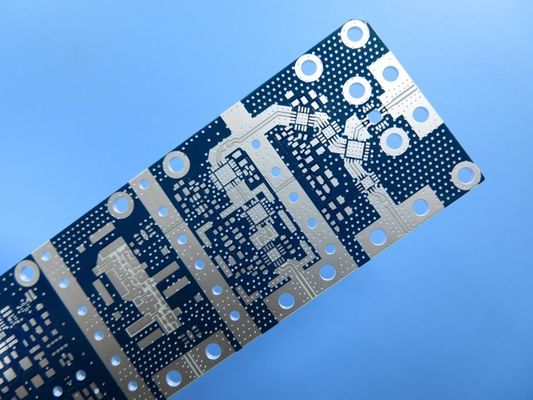

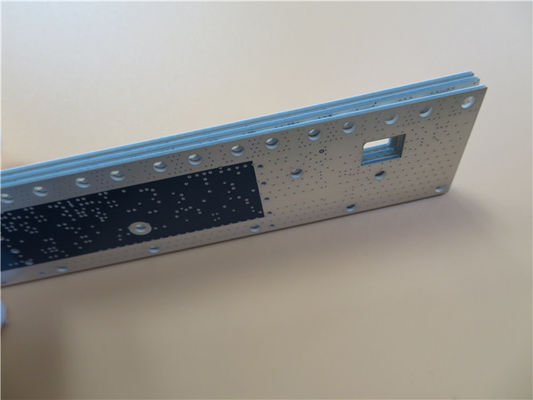

フェーズドアレイアンテナ用8mil 0.203mm RO4003CおよびFR-4を使用した4層ハイブリッドPCB
(PCBはカスタムメイド製品であり、表示されている写真とパラメータは参考用です)
今日は、アッテネータ用途向けに0.203mm（8mil）RO4003CとFR-4を使用した4層ハイブリッドPCBのタイプを見ていきます。厚さ1.1mmで、青色のソルダーマスクとパッドへのイマージョンシルバーが施されています。供給されたGerberデータを使用して、IPC 6012 Class 2に従って製造されています。各25枚のボードが出荷用に梱包されています。
スタックアップを見てみましょう。
層1から層2はRO4003Cコアで、残りはFR-4材料です。ボードはスルーホールです。
マイクロセクションを見てみましょう。
特徴と利点
1) RO4003Cは、広い周波数範囲にわたって安定した誘電率を示します。これにより、ブロードバンドアプリケーションに最適な基板となります。
2) すべてFR4ボードのスタックアップよりも信号完全性の性能が向上
3) 熱応力試験、信頼性試験、絶縁抵抗試験、イオン汚染試験、AOI試験など
4) MOQなし
5) 経験豊富な営業担当者が、熟練したカスタマーサービスを提供します。
アプリケーションs
RFトランシーバー、電力分配器、LNB、アッテネータ、方向性結合器、フォトカプラ
パラメータとデータシート
| PCBサイズ | 140 x 35 mm = 1PCS |
| ボードタイプ | 多層PCB |
| 層数 | 4層 |
| 表面実装部品 | はい |
| スルーホール部品 | はい |
| 層スタックアップ | 銅 ------- 35um TOP層 |
| RO4003C 0.203mm | |
| 銅 ------- 35um(1oz) MidLayer 1 | |
| FR-4 0.5mm | |
| 銅 ------- 35um(1oz) MidLayer 2 | |
| FR-4 0.2mm | |
| 銅 ------- 35um BOT層 | |
| 技術 | |
| 最小トレースとスペース: | 7.8 mil / 4.4 mil |
| 最小/最大穴: | 0.3 mm / 2.5 mm |
| 異なる穴の数: | 4 |
| ドリル穴の数: | 91 |
| ミリングスロットの数: | 0 |
| 内部切り欠きの数: | 0 |
| インピーダンス制御: | いいえ |
| 金メッキ指の数: | 0 |
| ボード材料 | |
| ガラスエポキシ: | Rogers RO4003C + FR4ハイブリッド材料 |
| 最終フォイル外部: | 1 oz |
| 最終フォイル内部: | 1 oz |
| PCBの最終的な高さ: | 1.1 mm ±0.11 |
| メッキとコーティング | |
| 表面仕上げ | イマージョンシルバー |
| ソルダーマスクの適用先: | TOPとBottom、12ミクロン最小 |
| ソルダーマスクの色: | 青、KSM-6189BL04/KSM-19H01 |
| ソルダーマスクの種類: | LPSM |
| 輪郭/切断 | ルーティング |
| マーキング | |
| 部品レジェンドの側面 | いいえ |
| 部品レジェンドの色 | いいえ |
| メーカー名またはロゴ: | いいえ |
| VIA | めっきスルーホール（PTH）、最小サイズ0.3mm。 |
| 可燃性定格 | UL 94-V0承認MIN。 |
| 寸法公差 | |
| 外形寸法: | 0.0059" |
| ボードメッキ: | 0.0029" |
| ドリル公差: | 0.002" |
| テスト | 出荷前の100％電気テスト |
| 供給されるアートワークの種類 | メールファイル、Gerber RS-274-X、PCBDOCなど |
| サービスエリア | 世界中、グローバルに。 |
|
|
