| 基礎材料: | PTFEのガラス繊維 | 層数: | 1つの層、2つの層、4つの層。 |
|---|---|---|---|
| PCBの厚さ: | 0.5mm、0.8mm、1.0mm、1.5mm、3.2mm | PCBのサイズ: | ≤400mm × 500mm |
| 銅の重量: | 0.5oz、1oz、2oz | 表面仕上げ: | 裸の銅、HASL、ENIG、液浸の錫等。 |
| ハイライト: | TaconicテレックスRF PCB板,HASL RF PCB板 |
||
皆さん こんにちは
今日ではTLX高周波PCBについてお話します
TLXは,タコニック社によって発売されたPTFEファイバーグラスラミネートシリーズである.幅広いRFアプリケーションで信頼性を有する.この材料は2.45〜2.65DKの範囲で汎用性がある.それは低層数マイクロ波PCBに適しています.
まず 利点を見てみましょう
1次元的に安定している
宇宙打ち上げのような 高いレベルの振動を 経験することができます
2優れた熱特性:
高温にさらされることもあり,例えばエンジンモジュールで作業する場合もあります.
3低安定した電解常数と厳格に制御されたDK
容積は+/- 0で2.45~2.65です04
4低水分吸収
海での作業など 極端な環境での作業
5耐火性 UL 94 V0
6低DF
TLXは,幅広いDK範囲と利用可能な厚さと銅コーティングにより,次のリストの適用に使用するのに理想的な材料です.
典型的な用途はレーダーシステムアントネス,モバイル通信,mクローウェーブ試験装置マイクロ波伝送装置ミキサー,スプリッター,フィルター,組み合わせ機など
TLXファミリーにはTLX-0,TLX-9,TLX-8,TLX-7およびTLX-6があります.しばしば単層板,二層板などに使用されます.表面仕上げは主に裸銅,熱気レベル,浸水金です..
| PCB 容量 | |
| PCB 材料: | PTFEガラス繊維 |
| TLXファミリー (電解常数 ±0.04) | TLX-0 (DK=2.45) |
| TLX-9 (DK=2.50) | |
| TLX-8 (DK=2.55) | |
| TLX-7 (DK=2.60) | |
| TLX-6 (DK=2.65) | |
| 層数: | 1層 2層 4層 |
| 銅の重量: | 0.5オンス,1オンス,2オンス |
| PCBの厚さ: | 0.5mm,0.8mm,1.0mm, |
| 1.5mm,3.2mm | |
| PCB サイズ: | ≤400mm × 500mm |
| 表面塗装: | 裸の銅,HASL,ENIG,浸水スチールなど |

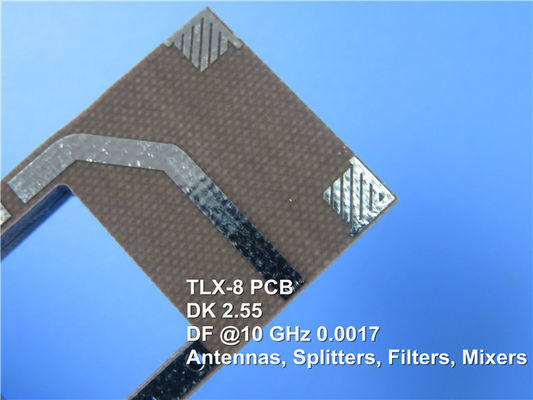

TLX高周波PCBの基本色は茶色と黒色である.
私たちは,プロトタイプ,小批量および大量生産サービスを提供することに特化した.
この種のPCBに何か要求がある場合は,私達に連絡してください.
読んでくれてありがとう.
付録:TLX-8のデータシート
| TLX-8 典型的な値 | |||||
| 資産 | 試験方法 | ユニット | 価値 | ユニット | 価値 |
| DK @10 GHz | IPC-650 2 試聴する5.5.3 | 2.55 | 2.55 | ||
| Df @1.9 GHz | IPC-650 2 試聴する5.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 2 試聴する5.5.5.1 | 0.0017 | 0.0017 | ||
| ダイレクトリック分解 | IPC-650 2 試聴する5.6 | kV | >45 | kV | >45 |
| 水分吸収 | IPC-650 2 試聴する6.2.1 | % | 0.02 | % | 0.02 |
| 折りたたみの強さ (MD) | ASTM D 709 | PSI | 28,900 | N/mm2 | |
| 折りたたみの強さ (CD) | ASTM D 709 | PSI | 20,600 | N/mm2 | |
| 張力強度 (MD) | ASTM D 902 | PSI | 35,600 | N/mm2 | |
| 張力強度 (CD) | ASTM D 902 | PSI | 27,500 | N/mm2 | |
| 断裂時の長さ (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
| 断裂時の長さ (CD) | ASTM D 902 | % | 3.92 | % | 3.92 |
| ヤングのモジュール (MD) | ASTM D 902 | kpsi | 980 | N/mm2 | |
| ヤングのモジュール (CD) | ASTM D 902 | kpsi | 1,200 | N/mm2 | |
| ヤングのモジュール (MD) | ASTM D 3039 | kpsi | 1,630 | N/mm2 | |
| ポイスン比 | ASTM D 3039 | 0.135 | N/mm | ||
| 皮の強さ (※1オンス) | IPC-650 2 試聴する4.8秒5.2.2 (熱力ストレス) | イブス/線形インチ | 15 | N/mm | |
| 剥離強度 (※1オンス) | IPC-650 2 試聴する4.8秒5.2.2 (熱力ストレス) | イブス/線形インチ | 17 | N/mm | |
| 皮の強さ (小麦粉) | IPC-650 2 試聴する4.8.3 (高温) | イブス/線形インチ | 14 | N/mm | |
| 皮の強さ (小麦粉) | IPC-650 2 試聴する4.8秒5.2.2 (熱力ストレス) | イブス/線形インチ | 11 | N/mm | |
| 皮の強さ (ローリング) | IPC-650 2 試聴する4.8秒5.2.2 (熱力ストレス) | イブス/線形インチ | 13 | N/mm | 2.1 |
| 熱伝導性 | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
| 次元安定 (MD) | IPC-650 2 試聴する4.39秒5.5 (焼いた後) | ミル/イン | 0.06 | mm/M | |
| 次元安定 (CD) | IPC-650 2 試聴する4.39秒5.4 ((ベーキング後.) | ミル/イン | 0.08 | mm/M | |
| 次元安定 (MD) | IPC-650 2 試聴する4.39秒5.5 (熱力ストレス) | ミル/イン | 0.09 | mm/M | |
| 次元安定 (CD) | IPC-650 2 試聴する4.39秒5.5 (熱力ストレス) | ミル/イン | 0.1 | mm/M | |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 セック5.2.1 (高温) | ほら | 6.605×108 | ほら | 6.605×108 |
| 表面抵抗性 | IPC-650 2 試聴する5.17.1 セック5.2.1 ((湿度条件) | ほら | 3.550×106 | ほら | 3.550×106 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 セック5.2.1 (高温) | モーム/cm | 1.110×1010 | モーム/cm | 1.110×1010 |
| 容積抵抗性 | IPC-650 2 試聴する5.17.1 セック5.2.1 ((湿度条件) | モーム/cm | 1.046 × 1010 | モーム/cm | 1.046 × 1010 |
| CTE (X軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| CTE (Y軸) (25-260)°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| CTE (Z軸) 25-260°C) | IPC-650 2 試聴する4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| 密度 (特異重力) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Td(2% 減量) | IPC-650 2 試聴する4.24.6 (TGA) | °C | 535 | °C | |
| Td(体重減少 5%) | IPC-650 2 試聴する4.24.6 (TGA) | °C | 553 | °C | |
| 炎症性評価 | UL-94 | V-0 | V-0 | ||
