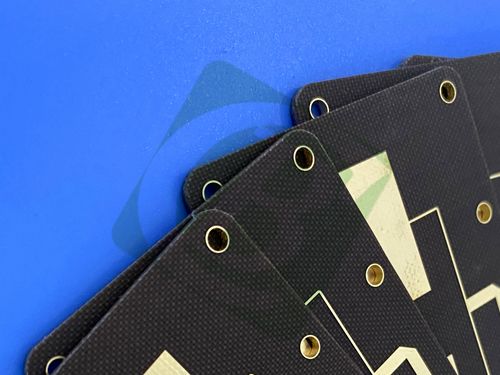

タコニック 31ml TLX-8 PCB 2層浸水金

MOQ:	1個
価格:	USD9.99-99.99
標準パッケージ:	真空バッグ+カートン
配達期間:	8-9営業日
決済方法:	T/T
供給能力:	1か月あたり5000pcs

起源の場所

ブランド名

Bicheng

UL, ISO9001, IATF16949

モデル番号

BIC-332.V1.0

基本材料:

タコニック TLX-8

レイヤーカウント:

PCBの厚さ:

0.8mm

プリント基板のサイズ:

25mm×71mm(1個)±0.15mm

シルクスクリーン:

はんだマスク:

外層用 1オンス (1.4 ミル)

表面仕上げ:

浸漬ゴールド

ハイライト:

タコニックTLX-8 PCB浸水金

2層タコニックPCB 保証付き

31ml 電子機器用のタコン PCB

製品説明

タコニック 31ml TLX-8 PCB 2層浸水金

この高信頼性の2層PCBは高性能なRFとマイクロ波操作のために特別に設計されたトップレベルのPTFEファイバーグラスラミネートであるTaconic TLX-8を活用しています激しい振動から放射線にさらされ極端な気温変動まで厳しい条件に耐えられるように設計されています安定した電解特性と優れた寸法安定性があり,IPC2級の品質基準に完全に準拠しています.

PCB 仕様

パラメータ	詳細
基礎材料	タコニックTLX-8 (PTFEファイバーグラスラミネート)
層数	2層硬いPCB
板の寸法	25mm x 71mm (1枚) ±0.15mm
最小の痕跡/空間	4/6ミリ
穴の最小サイズ	0.3mm
タイプによって	ブラインドバイアスなし (穴を通るバイアスのみ)
完成板の厚さ	0.8mm
完成した銅の重量 (外層)	1オンス (各層あたり1.4ミリ / 35μmに相当する)
厚さによる塗装	20 μm
表面塗装	浸透金 - 耐腐蝕性,信頼性の高い溶接,長期間の接触完整性を保証する
シルクスクリーン	上: 白; 下: ない
溶接マスク	上: ない; 下: ない
品質保証	100% 送料前の電気テスト

PCB スタックアップ詳細

層の種類	材料/説明	厚さ
銅層1 (外側)	導電銅 (完成品)	35 μm (1oz)
介電核	タコニックTLX-8	0.787mm (31ミリ)
銅層2 (外側)	導電銅 (完成品)	35 μm (1oz)

材料概要:タコニックTLX-8

タコニックTLX-8は,高度なアンテナおよびマイクロ波アプリケーションのために設計された汎用的なPTFEファイバーグラスラミネートで,極端な環境での信頼性が重要です.製法では,機械的強化 (ガラス繊維から) とPTFEの低損失特性とのバランスをとっています高振動 (例えば宇宙打ち上げ),極端な温度 (例えばエンジンモジュール,高さ計),放射線 (例えば,宇宙システム)厚さや銅のコーティングオプションの幅が広いので,ダイエレクトリック特性の厳格な制御を維持しながら,様々なRF/マイクロ波設計ニーズに柔軟性を提供します.

主な材料特性

資産カテゴリー	仕様	価値	試験基準
電気特性	変電常数 (Dk) @ 10 GHz	2.55 ± 004	IPC-650 2 試聴する5.5.3
	分散因数 (DF) @ 10 GHz	0.0018	IPC-650 2 試聴する5.5.5.1
	表面抵抗性 (高温)	6.605×108モハム	IPC-650 2 試聴する5.17.1 秒52.1
	表面抵抗性 (湿度条件)	3.550×106モハム	IPC-650 2 試聴する5.17.1 秒52.1
	ボリューム抵抗性 (高温)	1.110 x 1010 モーム/cm	IPC-650 2 試聴する5.17.1 秒52.1
	容積抵抗性 (湿度条件)	1.046 x 1010 モーム/cm	IPC-650 2 試聴する5.17.1 秒52.1
電気特性	ダイレクトリック分解	>45 Kv	IPC-650 2 試聴する5.6
次元安定性	焼いた後	0.06 mm/M (ミリ/インチ)	IPC-650 2 試聴する4.39 セカンド54
	焼いた後にCD	0.08 mm/M (ミリ/インチ)	IPC-650 2 試聴する4.39 セカンド54
	MD 熱ストレス	0.09 mm/M (ミリ/インチ)	IPC-650 2 試聴する4.39 セカンド55
	CD 熱ストレス	0.10 mm/M (ミリ/インチ)	IPC-650 2 試聴する4.39 セカンド55
熱特性	CTE (25-260 °C) - X軸	21ppm/°C	IPC-650 2 試聴する4.41 / ASTM D 3386
	CTE (25-260 °C) - Y軸	23ppm/°C	IPC-650 2 試聴する4.41 / ASTM D 3386
	CTE (25-260 °C) - Z軸	215 ppm/°C	IPC-650 2 試聴する4.41 / ASTM D 3386
	分解温度 (Td) - 2% 減量	535 °C	IPC-650 2 試聴する4.24.6 (TGA)
	分解温度 (Td) - 5% 減量	553 °C	IPC-650 2 試聴する4.24.6 (TGA)
化学/物理特性	水分吸収	0.02%	IPC-650 2 試聴する6.2.1
化学/物理特性	炎症性評価	UL 94 V-0	UL-94

主要な利点

特殊なPIM性能: -160 dBc*未満の測定は,RF/マイクロ波システム (例えばレーダー,モバイル通信) の信号干渉を最小限にするために重要です.
極端な環境耐性:高振動,極端な温度,放射線,海洋への曝露に耐える - 宇宙,航空宇宙,海軍用途に理想的です.
安定した電気特性:低周波で厳格に制御されたDk (2.55 ± 0.04) と低周波のDF (0.0018) は,幅広い周波数帯で一貫した信号の整合性を保証する.
尺寸安定性:熱圧または焼焼下での最小の膨張/収縮によりPCBの曲線が防ぎられ,部品の並列と接続信頼性が保たれます.
低水分吸収: 0.02%の吸収は,湿った環境でも水分関連性能低下を排除します.
機械的な強度:ガラス繊維強化は構造的な弾性 (例えば,打ち上げ車両のボルト付きPCB) を要求する設計に耐久性を提供します.
UL 94 V-0 評価: 炎の拡散に抵抗することで安全性を高め,火災リスクを軽減することが重要な重要なシステムに適しています.

典型的な用途

このPCBは,以下を含む高信頼性のRF/マイクロ波システムに最適化されています.

レーダーシステム
モバイル通信機器
マイクロ波試験装置
マイクロ波伝送装置
カップラー,スプリッター,コンビナー,アンプ
アテンナ (宇宙,海軍,航空宇宙など)
