商品の詳細:
お支払配送条件:
|
| プリント基板の材質: | タコニック TLX-6 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板のサイズ: | 105mm×98mm（1PCS）、寸法公差：±0.15mm | プリント基板の厚さ: | 0.2mm |
| はんだマスク: | いいえ | シルクスクリーン: | 白 |
| 銅の重量: | 1 オンス (1.4 ミル) の仕上げ銅 | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | 浸透金ポリアミドPCB,25um ポリアミド PCB,0.24mm厚のポリアミドPCB |
||

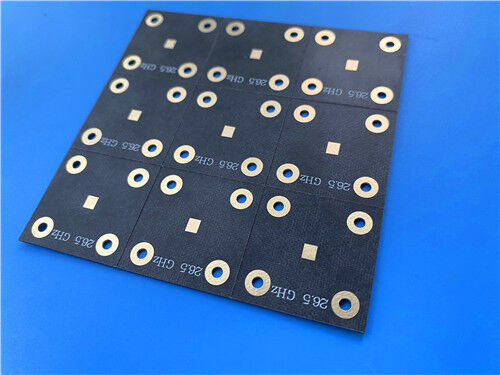

この2層硬いタコニックTLX-6PCBは,大量生産のアンテナ,マイクロ波およびRFシステムアプリケーションに合わせた高信頼性高周波回路板です.本格的なタコニックTLX-6PTFEガラス繊維強化基板で製造されたこのPCBは,厳しい作業環境で優れた機械的な強度と安定した電気性能を誇っており,極端な環境のRF機器に最適です.2mmの総厚さと1オンス外側の銅コーティング信頼性の高い溶接能力,優れた防腐能力,長期間の信号安定性を提供するために,浸透金表面仕上げを採用しています.板は5/7ミリ細線痕跡/スペース製造と0.3mm精密マイクロホールドリリング. 盲目でない構造. 上層に白いシルクスクリーンと,溶接マスクコーティングなしで両側から裸の銅露出が特徴です.
PCB 仕様
| 仕様項目 | 詳細 |
| 基礎材料 | タコニックTLX-6PTFE高周波ラミネート |
| 層構成 | 2層硬いPCB構造 |
| 完成板の厚さ | 0.2mm |
| 板の寸法 | 105mm × 98mm (1PCS),次元許容: ±0.15mm |
| 外部銅厚さ | 外層のための1オンス (1,4ミリ) 完成銅の重量 |
| 厚さによる塗装 | 厚さ 20 μm |
| 最小の痕跡/空間 | 5/7ミリ |
| 掘削穴の最小サイズ | 0.3mm |
| ブラインド・バイアス デザイン | 採択されていない |
| 表面仕上げ | 浸水金 |
| シルクシート印刷 | 白い上部シルクスクリーン 下部シルクスクリーンなし |
| 溶接マスクコーティング | 上下両側にコーティングがない |
| 品質基準 | IPC2級工業仕様 |
| 発送前の試験 | 100%の電気検査 |
PCB スタックアップ構造
この対称な2層の硬いスタックアップには超薄型タコニックTLX-6PTFEガラス繊維の介電芯があります組み込み ファイバーグラス強化 構造的硬さと寸法安定性を大幅に向上させる標準化された対称ラミネーション構造は,均等な電気伝送性能を保証します.,低層マイクロ波とアンテナPCBの構造と性能要件に完璧に適合しています
| スタックアップ層 | パラメータ詳細 |
| 上層の銅層 | 厚さ35μmの銅製フィルム |
| TLX-6 ダエレクトリック・コア | 0.089mm (3.5mil) 高強度PTFEガラス繊維複合基板 |
| 下層の銅層 | 厚さ35μmの銅製フィルム |
PCB 統計
このTLX-6高周波アンテナPCBは,洗練された構成要素のレイアウトと科学的な経由配送スキームを採用します.それはコンパクトの小型化RF組立要件に適応微波機能モジュールや複雑な通信回路の正確な低損失信号伝送を保証します
| 統計項目 | 量 |
| 搭載部品 | 102 |
| パッド総数 | 98 |
| 透孔パッド | 61 |
| トップSMTパッド | 37 |
| 下のSMTパッド | 0 |
| 量によって | 127 |
| ネットワーク回路数 | 2 |

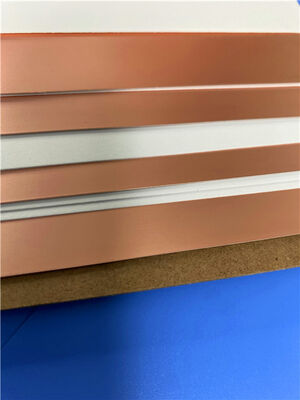

TLX-6 高周波基板概要
タコニックTLX-6は,高容量アンテナおよびRFマイクロ波アプリケーションのために設計されたプロフェッショナルなPTFEファイバーグラスラミネートです.基板の厚さ調整可能で,銅製のカバーオプションが多様化しているこの多用性のある素材は,特に低層用に最適化されています.マイクロ波PCB特殊なガラスの繊維強化構造により 優れた機械的な強化を備えており 打ち上げ振動を含む 極端な作業条件に強い耐性を備えています高温エンジンへの曝露優れた環境耐性と安定した物理的および電気的特性を持つTLX-6は,コスト効率の良い,耐久性のある高周波電子機器のための高信頼性基板.
TLX-6 コア材料の利点
タコニックTLX-6基板は,優れた電気的一貫性,機械的な耐久性,環境への適応性を組み合わせています.安定した低損失高周波通信を商業通信に提供する産業用試験および航空宇宙用RF機器.その主な利点は,複雑なアプリケーション環境で長期にわたる安定した動作をサポートする:
優れたPIM性能: -160 dBc未満の受動インターモジュレーション性能,信号の干渉を効果的に排除し,純粋で安定した高周波信号伝送を保証する
優れた機械的および熱耐性: ガラス繊維強化構造は強度と熱安定性を向上させ,振動と高温サイクル下で構造変形を防止します
精密で安定したDk: わずかなパラメータ偏移で厳格に制御された電解常数で,長期間の動作で一貫した電気性能を維持する
高次元安定性: 極端な温度変化や機械的ストレスの下で正確なボードサイズと平らさを維持する
超低水分吸収: 介電特性に対する湿度の影響を最小限に抑え,屋外および海洋用途のための環境適応性を向上させる
低ダイレクトリック損失:低DF値は高周波信号衰弱を軽減し,マイクロ波伝送システムにおける信号整合性を最大化します
UL 94 V0 耐火性グレード: 電子機器の安全な操作を保証する国際産業安全基準を満たす
低層マイクロ波レイアウトの適応性:低層RFとマイクロ波回路の構築,パフォーマンスとコスト効率のバランスのために特に最適化された公式
典型的な応用シナリオ
精密な介電性能,信頼性の高い機械構造,強い環境耐性タコニックTLX-6高周波PCBは,主流のマイクロ波および無線周波数産業で広く採用されています商業通信,工業試験,精密検出機器を対象とする:
品質保証とグローバルサービス
すべてのTaconic TLX-6高周波PCBは,IPC-Class-2品質基準に厳格に準拠して製造されています.標準的なGerber RS-274-X生産ファイルを採用し,各ボードは正確な寸法容量と安定した電気再現性を提供します生産の継続性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性 生産の安定性グローバルロジスティックと専門的な技術サポートを提供しています通信,検出,産業用マイクロ波プロジェクトのための信頼性の高い高周波PCBソリューションを提供しています.
