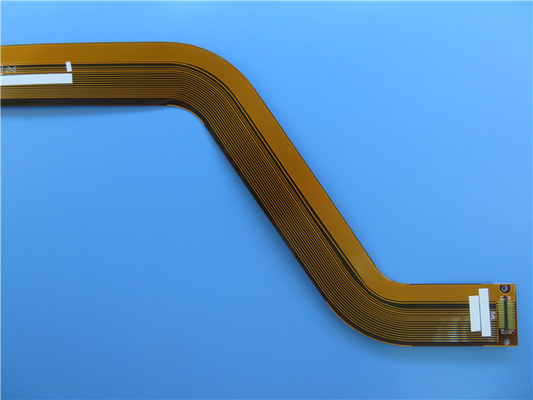

90ohmインピーダンスのPolyimideの適用範囲が広いプリント回路FPCは制御した

(適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説

これはpolyimideで造られるタイプの適用範囲が広いPCB USBのコネクターの適用のための0.15mm/0.3mmのトラックそしてギャップで制御される90オームのインピーダンスの76ミクロンの基質である。それは両側の黄色いはんだのマスクと厚い標準的な0.20 mm (coverlay)であり、液浸の金はパッドにある。補強剤が天地にあるようにFR-4。基材はShengyiのパネルごとの屈曲の上の1つを供給している全体の板から使用される。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25部分は郵送物のために詰まる。

90ohmインピーダンスのPolyimideの適用範囲が広いプリント回路FPCは制御した 0

変数およびデータ用紙

PCBのサイズ: 196 x 35mm = 1 PCS
層の数 2つの層
板タイプ Flexbile PCB
板厚さ 0.2mm +/-10%
旋回待避 上FR-4 Steffener 0.8mm
PI coverlay 0.025mm
銅の上の0.035mmの終わり
Polyimideの基質0.076mm
銅の上の0.035mmの終わり
PI coverlay 0.025mm
板物質的な製造者 Shengyi
板材料のTgの価値 60℃
PTHのCUの厚さ 20 um
内部のIayerのCUのthicknes N/A
表面のCUの厚さ 35 um (1oz)
Coverlay色 黄色
Coverlayの数 2
Coverlayの厚さ 25 um
補強剤 FR-4 0.8mm
タイプのシルクスクリーン インク N/A
シルクスクリーンの製造者 N/A
シルクスクリーンの色 N/A
シルクスクリーンの数 N/A
最低を経て(mm) 0.3
最低の跡(ミル) 5.90
最低ギャップ(ミル) 11.8
表面の終わり 液浸の金
RoHSは要求した はい
Famability 94-V0
熱衝撃テスト パス、-25℃±125℃、1000の周期。
熱圧力 パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能 100%のパスの電気テスト
技量 IPC-A-600H及びIPC-6013Cのクラス2との承諾
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

90ohmインピーダンスのPolyimideの適用範囲が広いプリント回路FPCは制御した 1

特徴および利点

優秀な柔軟性;

容積の減少;

重量の軽減;

アセンブリの一貫性;

高められた信頼性;

強力なPCBの機能はあなたの研究開発、販売およびマーケティングを支える;

時間通りに配達高くより98%のオン時間配達率と;

情熱、訓練、責任および正直者のチーム;

最低順序量無し。1部分は利用できる;

適用

適用範囲が広いフラット ケーブル、産業制御温度調節器柔らかい板、医療機器のコントローラー、自動車GPS運行屈曲板、タブレットのキーパッドの屈曲板、表示バックライト

1.5単一の終えられた(ライン)インピーダンス、差動インピーダンス

特性インピーダンスの定義

ある特定の頻度で、参照の層に関連して、高周波信号の抵抗か伝達の過程において電磁波は電気インピーダンスのベクトル合計である特性インピーダンス、誘導のリアクタンス、キャパシタンス抵抗呼ばれる。

特性インピーダンスの分類

共通の特性インピーダンスはに分けられる:(1)単一の終えられた(ライン)インピーダンス;(2)差動インピーダンスおよび(3)同一平面上のインピーダンス、等。

単一の終えられたインピーダンスは単一信号ラインの測定されたインピーダンスを示す。差動インピーダンスは差動ドライブの同等の幅そして間隔の2本の送電線の間で測定されるインピーダンスを示す。同一平面上のインピーダンスは信号ラインが周囲GND/VCCの間で送信しているとき測定されるインピーダンスを示す(両側のGND/VCCへの信号ライン間のスペースは等しい)。

90ohmインピーダンスのPolyimideの適用範囲が広いプリント回路FPCは制御した 2

インピーダンス制御に必要な限定的な状態

信号がPCBのコンダクターで送信されるとき、コンダクターの長さが信号の波長の1/7に近ければ、現時点でコンダクターは信号の送電線に、他の一般的な信号の送電線インピーダンス制御とされるように要求されるなる。制御することを要求するかどうかPCBの生産のインピーダンスは顧客の要求にある特定の線幅インピーダンス制御とされる必要があるように顧客がそれ生産の線幅のインピーダンスを制御するように要求されれば要求すれば、基づいている。インピーダンス マッチの3つの基本的な要素はである出力インピーダンス(元の活動的な部品)、特性インピーダンス(信号ライン)、入力インピーダンス(受動の部品) (PCB板)
