商品の詳細:
|
| 基材: | 王陵 F4BME275 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板の厚さ: | 1.6mm | プリント基板のサイズ: | 103mm×76mm（公差±0.15mm、1個） |
| はんだマスク: | 黒 | シルクスクリーン: | 白 |
| 銅の重量: | 1オンス (1.4ミル) の外側銅層 | 表面仕上げ: | 5μm(197μ")純金メッキ |
| ハイライト: | 液浸の金の習慣適用範囲が広いPCB,FR4補強剤の習慣適用範囲が広いPCB |
||

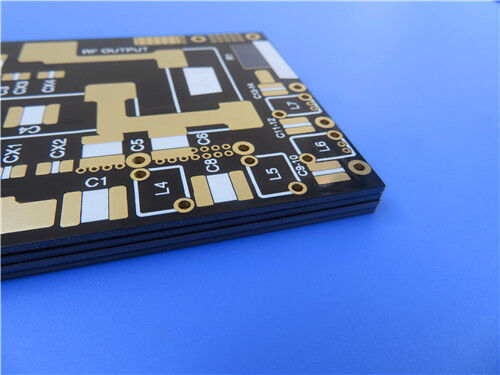

この2層F4BME275RF PCBは、要求の厳しい RF および高周波マイクロ波シナリオ向けに特別に構築された高性能マイクロ波回路基板です。 Wangling のアップグレードされた F4BME275 高安定性 PTFE 複合ラミネートとプレミアム逆処理 (RTF) 銅箔を採用したこのリジッド PCB は、厚くなった 1.6 mm の完成基板厚と高精度 5 μm の純金表面メッキを備えています。
F4BME275とは何ですか?先進的な基板の紹介

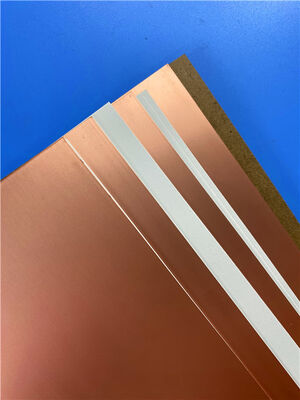

F4BME275 は、Wangling が開発した次世代の高性能 PTFE 複合積層板で、高標準の RF およびマイクロ波回路アプリケーション向けに特別に最適化されています。この基板は、精密にブレンドされたグラスファイバー織布、高純度 PTFE 樹脂、および特殊な複合フィルムで製造されており、高周波動作環境全体にわたって一貫性と信頼性の高い電気的性能を実現します。
古典的な F4BM275 材料のアップグレードされた反復として、F4BME275 は、より低い誘電損失、より高い絶縁抵抗、および優れた長期パラメータ安定性により、包括的な性能のアップグレードを実現します。これは、主流の輸入高周波ラミネートに代わる、コスト効率が高く信頼性の高い国産の代替品として機能します。標準的に逆処理 (RTF) 銅箔で被覆されたこの材料は、優れた低 PIM 性能を保証し、精密な細線回路エッチングをサポートし、高周波導体損失を効果的に低減し、高精度 RF 回路設計の要件を完全に満たします。
F4BME275 の主な機能と利点
F4BME275 は、正確に校正された PTFE とグラスファイバーの比率ブレンドによるカスタマイズ可能な電気的および機械的特性を特徴としており、さまざまな高周波回路設計において、低損失性能、構造的安定性、および製造可能性の間の最適なバランスを実現します。
調整可能な誘電性能: 正確に調整可能なグラスファイバーと PTFE の比率が特徴で、超低誘電損失で 10GHz で 2.75 の安定した誘電率 (Dk) を実現します。このカスタマイズ可能な誘電特性により、民間および軍用のさまざまな高周波帯域設計に柔軟なインピーダンス整合と正確な材料適応が可能になります。
寸法安定性の向上: 最適化されたグラスファイバー組成により、熱膨張が効果的に低減され、誘電体の温度ドリフトが抑制されます。この材料は、-55°C ～ 125°C にわたって安定した物理的および電気的性能を維持し、交互の熱動作条件下での基板の反りやパラメータの偏差を最小限に抑えます。
バランスのとれた総合的なパフォーマンス: 適度なグラスファイバーのプロポーションを備えた科学的なパフォーマンスのトレードオフ式を採用しています。超低誘電正接 (Df) 特性を維持しながら機械的剛性と構造的平坦性を大幅に向上させ、最大 20 GHz までの安定した低損失の高周波信号伝送を保証します。
高い設計柔軟性: カスタマイズ可能な誘電率構成と構造の最適化をサポートします。 RF エンジニアは、材料パラメータを調整して、高周波の電気的性能、機械的耐荷重の堅牢性、および多様な RF 製品開発に対する SMT/スルーホール製造プロセスの適応性のバランスを完全に整えることができます。
優れた低 PIM および低損失性能: プレミアム RTF 逆処理銅箔と組み合わせることで、高周波導体損失を大幅に低減します。
信頼できる絶縁性能: アップグレードされた複合材料配合により、優れた体積絶縁抵抗を実現し、高周波回路信号を効果的に絶縁します。
主要な PCB 構造仕様
| パラメータ項目 | 具体的な仕様 |
| 基材 | Wangling F4BME275 RTF 銅箔付き高安定性 PTFE 複合ラミネート |
| レイヤー数 | 2層（リジッドRF PCB構造） |
| 基板寸法 | 103mm×76mm（公差±0.15mm、1個） |
| 最小トレース/スペース | 6/9 ミル、高精度 RF 細線回路レイアウトに適応 |
| 最小穴サイズ | 0.5mm、標準化されたコンポーネントの組み立てが容易 |
| 仕上がり板厚 | 構造の安定性を高めるための 1.6mm 厚の基板設計 |
| 完成銅重量 | 1 オンス (1.4 ミル) の外側 RTF 銅層により、低導体損失と低 PIM 性能を実現 |
| ビアのめっき厚さ | 20μm、安定したビア導電性と長期信頼性を確保 |
| 表面仕上げ | 5μm (197μ") の純金メッキにより、優れた導電性と耐食性を実現 |
| シルクスクリーン | コンポーネントのマーキングを明確にするため、上部は白いシルクスクリーン、下部はシルクスクリーンなし |
| はんだマスク | 黒色の上部はんだマスク、下部はんだマスクなしで熱放散を最適化 |
| 品質試験規格 | 回路欠陥を排除するために出荷前に100%完全な電気テストを実施 |
2層F4BME275 PCBスタックアップ構造
このプロフェッショナル向け 2 層リジッド スタックアップは、高性能 F4BME275 PTFE 複合コアを採用し、低損失 RTF 銅箔と組み合わせています。バランスのとれた層状構造により、高周波信号損失が最小限に抑えられ、均一な機械的および電気的性能が確保され、高精度のマイクロ波および RF アプリケーションに最適です。
| レイヤーシーケンス | 材質仕様 | 厚さ | コア機能 |
| 外層 1 (上) | RTF低損失導電銅箔 | 35μm | 高周波RF信号の伝送および精密部品のはんだ層 |
| コア誘電体層 | F4BME275 高安定性 PTFE 複合コア基板 | 1.524mm (60ミル) | 低損失の誘電体絶縁、安定した温度耐性、RF 回路向けの一貫した誘電体性能 |
| 外層2(下) | RTF低損失導電銅箔 | 35μm | 全体的な構造安定性のバランスをとるための補助回路伝送層 |
PCB 統計
| パラメータ項目 | 具体的な値 |
| コンポーネント | 37 |
| 総パッド数 | 56 |
| スルーホールパッド | 37 |
| トップ SMT パッド | 19 |
| 底部SMTパッド | 0 |
| ビア | 21 |
| ネット | 7 |
受け入れられるアートワークの形式:当社は、世界中の顧客からの標準ガーバー RS-274-X 設計ファイルの提出をサポートしています。この普遍的な業界標準フォーマットにより、正確な技術評価、カスタマイズされた見積、正確な量産が可能になり、すべての国際的な PCB カスタマイズ プロジェクトで効率的かつエラーのないコラボレーションが保証されます。
生産品質基準:すべての F4BME275 高周波 RF PCB は、IPC-Class-2 産業用信頼性基準に厳密に従って製造および検査されています。標準化された生産プロセスと厳格な品質検査により、すべてのバッチで優れた寸法の一貫性と安定した電気的性能が保証されます。
グローバル供給サービス:当社は世界中のカスタム PCB の見積りと国際配送サービスを提供しています。世界中のクライアントは、技術確認、精密製造、包括的な品質テスト、グローバルな物流配送を含む完全なワンストップ サービスを利用して、ガーバー ファイルを送信して独占的にカスタマイズされた見積もりを得ることができます。
典型的なアプリケーションシナリオ
マイクロ波、RF、レーダー システム: 高周波マイクロ波モジュール、一般的な RF 信号回路、および精密レーダー検出装置
RF 受動部品: 高性能移相器およびさまざまな高精度受動 RF 機能部品
配電コンポーネント: 通信システム用のカスタム電力分割器、RF カプラ、および信号結合器
アンテナ給電システム: アンテナ給電ネットワーク モジュールと高精度フェーズド アレイ アンテナ システム
無線通信機器：衛星通信端末および高安定基地局アンテナシステム
