商品の詳細:
|
| 基材: | 王陵 F4BTM298 | レイヤー数: | 2層 |
|---|---|---|---|
| プリント基板のサイズ: | 109mm×54.5mm（公差±0.15mm、1個） | プリント基板の厚さ: | 0.3mm |
| はんだマスク: | 黒 | シルクスクリーン: | 白 |
| 銅の重量: | 1オンス（1.4ミル）の外層 | 表面仕上げ: | イマージョンゴールド |
| ハイライト: | 0.5OZ銅適用範囲が広いPCB板,400mmx500mm適用範囲が広いPCB板,400mmx500mm単一の味方された適用範囲が広いPCB |
||

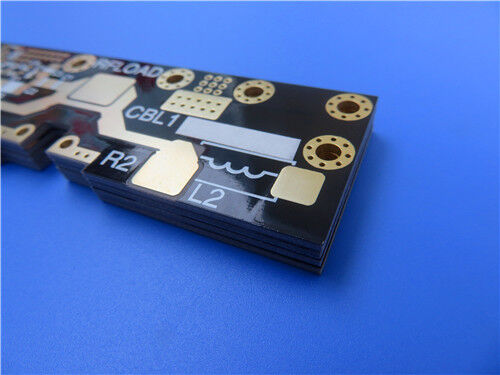

この 2 層 F4BTM298 リジッド RF PCB は、RF、マイクロ波、レーダー、衛星通信システム用に設計された低損失、高安定性のマイクロ波回路基板です。 Wangling F4BTM298 ナノセラミック充填 PTFE 基板と 1 オンス ED 銅箔で構築されたこの極薄 0.3 mm PCB は、信頼性の高い浸漬金表面仕上げと厳格な IPC-Class-2 品質準拠を特徴としています。すべてのボードは出荷前に 100% の電気テストを受けており、安定した誘電性能、低熱膨張、高周波アプリケーション向けの優れた絶縁を実現します。当社はカスタム PCB の注文に対してグローバルなガーバー RS-274-X ファイルを受け入れ、世界中の出荷と技術サポートを提供します。
F4BTM298とは何ですか?先進的な基板の紹介
F4BTM298 は、ガラス繊維クロス、低損失ナノセラミックフィラー、PTFE 樹脂を配合し、精密高圧加工により製造された高性能変性 PTFE 複合積層板です。古典的な F4BM 材料からアップグレードされたこの基板には、高誘電性ナノセラミック コンポーネントが統合されており、総合的な性能を最適化し、低誘電損失、高誘電率、耐熱性、低熱膨張、高絶縁抵抗のバランスをとります。
F4BTM298 は、同じプレミアム誘電体層を共有します。F4BTME298銅箔の構成のみが異なります。標準の ED 銅箔を備えた F4BTM298 は、厳格な PIM 要件のない従来の RF プロジェクトに最適ですが、F4BTME298 は低 PIM、高精度回路シナリオ向けに RTF 逆処理銅箔を採用しています。この柔軟な材料マッチングにより、さまざまな高周波 PCB 設計とアプリケーションのニーズが満たされます。
F4BTM298 のコアパフォーマンス機能
F4BTM298 基板は、安定した低損失の電気的性能、信頼性の高い熱寸法安定性、および高い安全性を備えており、標準化されたコア パラメータにより産業用および民生用 RF マイクロ波システムの長期安定動作を完全にサポートします。
安定した誘電率 (Dk): 10GHz で 2.98±0.06、正確なインピーダンスマッチングと一貫した高周波信号伝送を保証します。
低誘電損失 (Df): 10GHz で 0.0018、高周波信号の減衰を効果的に低減し、マイクロ波伝送効率を向上させます。
低熱膨張: X 軸 15 ppm/°C、Y 軸 16 ppm/°C、Z 軸 78 ppm/°C (-55 °C ～ 288 °C)、極端な温度サイクル下でも PCB の反りや変形を防止
安定した温度誘電性能: -78 ppm/°C (-55 °C ～ 150 °C) での Dk の熱係数により、変化する熱環境における誘電パラメーターのドリフトを回避
超低吸湿率: ≤0.05%、湿気の多い作業条件でも安定した電気性能を維持
高難燃性：UL-94 V0グレード、高周波電子機器の安全な動作を保証します。
主要な PCB 構造仕様
| パラメータ項目 | 具体的な仕様 |
| 基材 | Wangling F4BTM298 ナノセラミック充填低損失 PTFE 高周波基板 |
| レイヤー数 | 2層（両面リジッドPCB構造） |
| 基板寸法 | 109mm×54.5mm（公差±0.15mm、1個） |
| 最小トレース/スペース | 6/9ミル、細線高周波回路レイアウトに最適 |
| 最小穴サイズ | 0.4mm、コンパクトな部品配置と精密な穴加工をサポート |
| ビアデザイン | ブラインドビアがなく、純粋なスルーホール構造により安定した構造と信頼性の高い電気的性能を実現 |
| 仕上がり板厚 | 0.3mmの超薄型設計、軽量で小型RF機器用途に最適 |
| 完成銅重量 | 安定した高周波信号伝送のための 1 オンス (1.4 ミル) の外側 ED 銅層 |
| ビアのめっき厚さ | 安定した導電性と長期信頼性を実現する20μmのビアメッキ厚 |
| 表面仕上げ | はんだ付け性、耐食性に優れた浸漬金表面仕上げ |
| シルクスクリーン | 上部は白のシルクスクリーン、コンポーネントのマーキングを明確にするため下部のシルクスクリーンはありません |
| はんだマスク | 黒色の上部はんだマスク、下部はんだマスクなしで熱放散を最適化 |
| 品質試験規格 | 出荷前に全数電気テストを実施し、オープン/ショート不良を排除 |
2層F4BTM298 PCBスタックアップ構造
この 2 層リジッド PCB スタックアップには、F4BTM298 ナノセラミック PTFE コアと ED 銅箔が採用されています。超薄型のバランスの取れた構造は、低損失性能と構造の安定性を実現し、小型化された RF およびマイクロ波回路に最適です。
| レイヤーシーケンス | 材質仕様 | 厚さ | コア機能 |
| 外層 1 (上) | ED導電性銅箔 | 35μm | 高周波信号伝送とSMT部品のはんだ付け層 |
| コア誘電体層 | F4BTM298 ナノセラミック改質 PTFE コア基板 | 0.254mm (10ミル) | 小型高周波回路向けの低損失誘電体絶縁、安定した耐熱性誘電体性能 |
| 外層2(下) | ED導電性銅箔 | 35μm | 全体的な PCB 構造の安定性のバランスを取るための補助回路層 |
PCB 回路とコンポーネントの統計
| パラメータ項目 | 具体的な値 |
| コンポーネント | 26 |
| 総パッド数 | 87 |
| スルーホールパッド | 49 |
| トップ SMT パッド | 38 |
| 底部SMTパッド | 0 |
| ビア | 31 |
| ネット | 2 |
受け入れられるアートワークの形式:当社はカスタム F4BTM298 PCB 製造用の標準ガーバー RS-274-X ファイルをサポートし、世界中の顧客に対して正確な生産と効率的な技術協力を保証します。
品質基準:すべての F4BTM298 高周波 PCB は IPC-Class-2 工業規格に準拠しており、安定したバッチパフォーマンスと高精度を保証する厳格な品質管理が行われています。
グローバルサービス:当社は、すべての F4BTM298 PCB 注文に対して、世界中のカスタム PCB の見積もり、専門的な技術サポート、および世界各地への発送サービスを提供します。
典型的なアプリケーションシナリオ
F4BTM298 超薄型 PCB は、低誘電損失、低熱膨張、高絶縁性、強力な環境適応性を備えており、高周波マイクロ波、RF 通信、レーダー システムで広く使用されています。
マイクロ波、RF、レーダー システム:高周波マイクロ波モジュール、RF信号回路、精密レーダー探知装置
RF位相シフタ:無線通信システム用高精度移相器部品
RF パワーコンポーネント:マイクロ波伝送システム用の電力分配器、結合器、結合器
アンテナ給電ネットワーク:高周波通信アンテナ用のプロフェッショナルフィードネットワークモジュール
フェーズド アレイ アンテナ:産業および軍事通信用の位相感応アンテナおよびフェーズド アレイ アンテナ システム
衛星と基地局の通信:衛星通信端末および高安定基地局アンテナ装置
