商品の詳細:
|
| 材料: | F4BTD350S | プリント基板のサイズ: | 79mm×110mm(公差±0.15mm、1本) |
|---|---|---|---|
| レイヤー数: | 2層 | プリント基板の厚さ: | 0.6mm |
| はんだマスク: | 黒 | シルクスクリーン: | 白 |
| 表面仕上げ: | イマージョンゴールド | 銅の重量: | 1オンス (1.4ミル) の外側銅層 |
| ハイライト: | 1mm リジッド・フレックス PCB,多層硬柔性PCB,浸透金 硬柔性PCB |
||

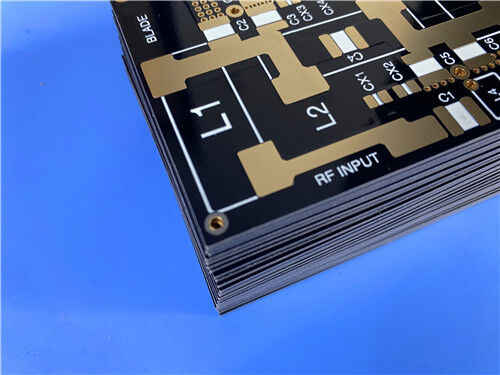

この 2 層 F4BTD350S 剛性高周波 PCB は、低挿入損失および高放熱シナリオ向けに設計された次世代の高出力 RF 回路基板です。革新的な F4BTD350S 高熱伝導性セラミック充填 PTFE 基板と標準の 1 オンスの外側銅層で構築されたこの軽量リジッド PCB は、スリムな仕上げ基板厚 0.6 mm と信頼性の高い浸漬金表面仕上げを特徴としています。超低誘電損失、業界をリードする熱伝導率、超安定した熱膨張性能を特徴とするこの PCB は、高出力 RF 機器、パワーアンプ、産業用加熱システムに優れています。
F4BTD350Sとは何ですか?先進的な基板の紹介

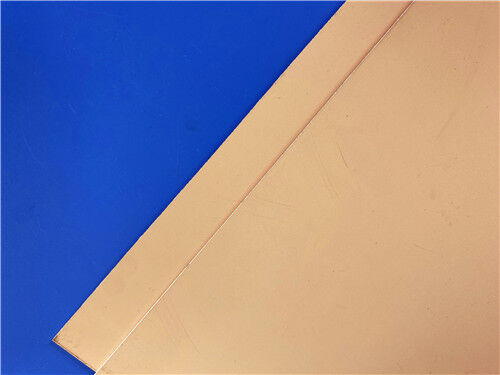

F4BTD350S は、高性能グラスファイバークロスで強化され、大量の高熱伝導性セラミックフィラーが強化されたプレミアム高周波 PTFE 基板です。高出力、高温、長時間の動作環境向けに特別に開発されたこの新世代の材料は、超低信号損失と優れた放熱能力のバランスを完璧に保ち、従来の高周波基板によくある過熱と信号減衰の問題を解決します。
Dk 3.5、Df 0.0016 @10GHz、熱伝導率 1.25W/MK のコア固有パラメータを備えた F4BTD350S は、マイクロ波電力耐性を大幅に向上させ、電子デバイスの耐用年数を延長します。優れた熱安定性により、装置のメンテナンスコストを削減しながら、高温条件下でも信頼性の高い連続動作が可能になります。さらに、この材料は、低い熱膨張係数、優れた寸法安定性、および高い電気絶縁強度を特徴としており、PCB の製造性、スルーホールの信頼性、はんだ付け歩留まり、部品のマッチング精度、および環境適応性が大幅に向上します。多層 PCB スタッキング、バックプレーン処理、高密度ホール製造、細線回路製造をサポートし、優れた包括的な加工性を実現します。
![]()
F4BTD350S のコア性能機能
F4BTD350S は、低損失の電気的性能、業界をリードする熱伝導率、超安定した機械的特性を統合し、高出力 RF および産業用高周波機器の厳しい要件を完全に満たします。
安定した誘電率 (Dk): 10GHz で 3.5±0.07 の正確な誘電率を維持し、高周波回路設計において一貫性の高いインピーダンス制御と正確な信号伝送を保証します。
超低誘電正接 (Df): 10GHz で 0.0016 という超低損失正接を特徴としており、高周波の挿入損失を効果的に最小限に抑え、電力伝送効率を最大化します。
業界をリードする熱伝導率: 1.25W/MK の高い熱伝導率を実現し、高出力 RF 回路によって生成された熱を急速に放散し、過熱による性能低下を防ぎます。
超低異方性熱膨張: -55°C ~ 288°C の範囲内で 11 ppm/°C (X 軸)、10 ppm/°C (Y 軸)、および 40 ppm/°C (Z 軸) という低い CTE 値を誇り、極端な温度サイクル下での基板の反りや構造変形を効果的に防止します。
安定した誘電体温度特性: -45 ppm/°C (-55°C ~ 150°C) で低い熱係数 Dk を達成し、変化する温度環境でもドリフトのない安定した電気パラメータを保証します。
高い電気安全性能: 600V という高い比較トラッキング指数 (CTI) を備えており、長期の大電力動作に優れた絶縁性と耐トラッキング性を提供します。
低吸湿性: 吸湿率を 0.05% 以下に制御し、湿気の多い作業条件によって引き起こされる電気パラメータの変動を回避します。
高い難燃性: 厳しいUL-94 V0難燃性規格に適合し、産業用および高出力電子機器の安全で安定した動作を保証します。
主要な PCB 構造仕様
| パラメータ項目 | 具体的な仕様 |
| 基材 | F4BTD350S 高熱伝導セラミック入りPTFE高周波基板 |
| レイヤー数 | 2層(両面リジッドPCB構造) |
| 基板寸法 | 79mm×110mm(公差±0.15mm、1本) |
| 最小トレース/スペース | 7/9ミル |
| 最小穴サイズ | 0.6mm |
| ビアデザイン | ブラインドビアなし |
| 仕上がり板厚 | 0.6mm |
| 完成銅重量 | 1オンス(1.4ミル)の外側銅層 |
| ビアのめっき厚さ | 20μm |
| 表面仕上げ | イマージョンゴールド |
| シルクスクリーン | 上部は白のシルクスクリーン、下部はシルクスクリーンなし |
| はんだマスク | 上部はんだマスクは黒色、下部はんだマスクなし |
| 品質試験規格 | 出荷前に100%完全な電気テストを実施 |
2層F4BTD350S PCBスタックアップ構造
| レイヤーシーケンス | 材質仕様 | 厚さ | コア機能 |
| 外層 1 (上) | 導電性銅箔 | 35μm | 高出力RF信号伝送およびSMTコンポーネントはんだ付けプラットフォーム |
| コア誘電体層 | F4BTD350S 高熱伝導複合コア基板 | 0.508mm | 低損失の誘電体絶縁、効率的な熱伝導、および超安定した耐熱性誘電体性能 |
| 外層2(下) | 導電性銅箔 | 35μm | 構造の安定性と全体的な熱放散のバランスをとるための補助回路伝送層 |
PCB 統計
| パラメータ項目 | 具体的な値 |
| コンポーネント | 18 |
| 総パッド数 | 22 |
| スルーホールパッド | 10 |
| トップ SMT パッド | 12 |
| 底部SMTパッド | 0 |
| ビア | 6 |
| ネット | 2 |
![]()
受け入れられるアートワークの形式:当社は、世界中のクライアントから標準ガーバー RS-274-X 設計ファイルを受け入れます。この普遍的な業界標準フォーマットは、正確な技術評価、カスタマイズされた価格見積、合理化された精密生産をサポートし、すべての国際的な PCB カスタマイズ プロジェクトで効率的でエラーのない技術コラボレーションを保証します。
生産品質基準:すべての F4BTD350S 高出力高周波 PCB は、IPC-Class-2 産業用信頼性仕様に厳密に準拠して製造および検査されています。厳格に標準化された生産および品質管理ワークフローにより、すべてのバッチにわたって優れた寸法精度と安定した電気的および熱的性能が保証されます。
グローバル供給サービス:当社は世界中のカスタム PCB の見積もりと国際配送ソリューションを提供します。世界中の顧客は、専門的な技術検証、精密製造、包括的な品質検査、グローバルな物流配送を含む完全なワンストップ サービスを利用して、ガーバー ファイルを送信して独占的なカスタム見積もりを得ることができます。
典型的なアプリケーションシナリオ
超低誘電損失、業界をリードする熱伝導率、高電力耐性、優れた高温安定性の利点を備えた F4BTD350S 2 層 PCB は、高出力 RF および産業用高周波機器に広く導入されています。
ハイパワーRFシステム:長時間の安定動作を必要とする高出力高周波信号処理装置
パワーアンプモジュール:高熱を発生し、低信号損失が要求される高周波パワーアンプ
高周波アンテナ: 高出力要件を備えた産業用および RF 通信アンテナ システム
産業用加熱装置: 特殊な高周波産業用加熱および熱処理装置
RF 受動部品: 高出力マイクロ波システム用の高性能カプラ、フィルタ、パワー スプリッタ
![]()
