| MOQ: | 1PCS |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

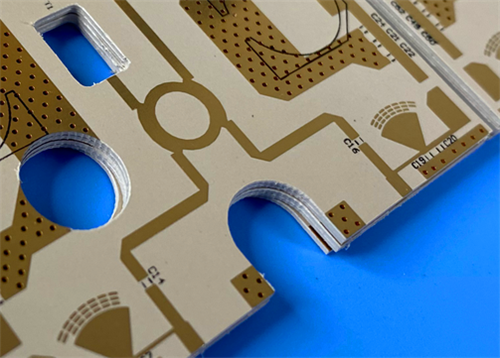

このカスタム2層硬い高周波PCBは,ロジャースを使用しますディクラッド 527ガラス繊維で強化されたPTFE基板,高精度,低損失RFおよびマイクロ波回路アプリケーションのために設計されています.ボードは浸泡金表面仕上げで作られています.上層に黒いシルクスクリーン印刷底にシルクスクリーンがない 双面の溶接マスクのない構造です
PCB 仕様
| パラメータ項目 | 仕様 |
| 基礎材料 | ロジャーズ・ディクラッド527 高周波PTFE複合材料 |
| 層数 | 2層硬いPCB |
| 板の寸法 | 49.63mm × 91.54mm (1枚) 寸法許容: ±0.15mm |
| 最小の痕跡 / 空間 | 4ml / 6ml |
| 機械的な穴の最小サイズ | 0.3mm |
| タイプによって | ブラインドバイアスは採用されていません. 透孔バイアスのみを使用します. |
| 完成板の厚さ | 0.6mm |
| 外層 完成銅 重量 | 1オンス (1.4ミリ) |
| 厚さによる塗装 | 20μm |
| 表面塗装 | 浸水金 |
| シルクスクリーン層 | 上面は黒いシルクスクリーン 下面はシルクスクリーンがない |
| 溶接マスク層 | 上と下の溶接マスクがない |
| 品質テスト | 輸送前100%の電気テスト |
PCB 層の積み重ね構造
| 層名 | 仕様 |
| 銅層1 (上層) | 35μm 完成銅厚さ |
| 介電核 | ロジャーズ・ディクラッド527 高周波素材 厚さ0.508mm (20ミリ) |
| 銅層2 (下層) | 35μm 完成銅厚さ |
アート 作品 と 品質 基準
アートワーク形式:製造ファイルは標準的なGerber RS-274-X形式で提供され,精密な回路パターンと完全な生産互換性を保証する普遍的な業界仕様です.
品質基準:各PCBは,IPC-Class-2信頼性基準を満たし,商用および産業用電子アプリケーションの性能および耐久性要件を保証します.
供給の範囲: グローバル輸送と柔軟な配送スケジュールが利用可能で,さまざまなプロジェクトタイムラインに適応し,世界規模の安定した供給をサポートします.
ディクラッド 527 資料概要
Rogers DiClad 527は,高周波PCB製造用に特別に開発された高性能織材のPTFE複合基板です.精密に校正されたPTFE比率のガラス繊維この材料は,従来のPTFE基板と比較して安定した介電常量と優れた寸法安定性を提供します.精密 な 構造 構成 で,精密 な 高周波 回路 の 設計 の ため に 精密 な 回路 登録 と 一貫 し た 電源 性能 を 保証 する.
主要な材料の性能特性
1安定した低負荷ダイエレクトリック特性
1MHzと10GHzの両方で2.4から2.6の安定した電解常数を維持し,10GHzで0.0017の超低分散因数と組み合わせ,高周波信号の衰弱と相歪みを効果的に最小限に抑える.
2信頼性の高い熱介電性安定性
この材料は, -10°Cから140°Cの広い温度範囲で, -153ppm/°Cで変電圧定量的恒定熱系数を示す.変動する熱環境下で安定した電解性能を維持する.
3優れた構造的安定性
適正な熱膨張係数は,バランスのとれた熱膨張特性を提供し,温度サイクル中に熱ストレスと構造変形を大幅に軽減します.,優れた長期的機械的信頼性を確保する.
4優れた環境適応性
湿度が0.03%の超低水分吸収率を誇るこの材料は,高湿度条件では性能変化をほとんど発生しません.化学的耐性が優れているため,厳しい環境でも信頼性の高い動作が可能になります..
典型的な応用シナリオ
超低周波高周波損失,特殊な寸法安定性,均一な電気特性,信頼性の高い環境適応性DiClad 527 PCB は,様々なプロのアプリケーションのために高精度 RF とマイクロ波システムで広く採用されています下記のように:
レーダー・フィード・ネットワークとガイド・システム
- 商用フェーズ配列ネットワーク機器
低損失ベースステーションアンテナとデジタルラジオアンテナ
高性能RFフィルター,カプラー,LNAモジュール
|
|
