| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

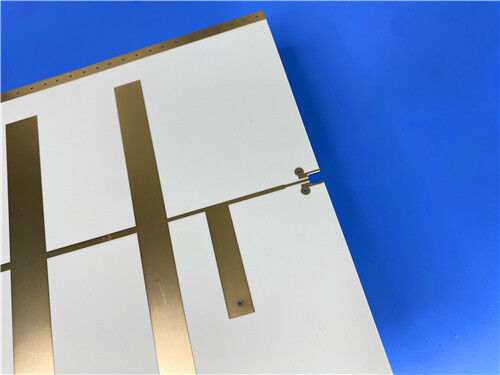

この特大 RF PCB は、Rogers RO4003C ラミネート上に構築された両面ロングストリップ アンテナ基板として機能します。 1100mm × 350mm のこの 1.1 メートルの超長い回路基板は、通常の高周波 PCB 製造で見られる一般的なサイズ制限を克服し、長いアンテナ アレイやマイクロ波ハードウェアにとって実用的な選択肢となります。このボードは、1オンスの仕上げ銅を備えた0.813mmのコアを使用しています。どちらの面にもはんだマスクやシルクスクリーンは適用されておらず、2u インチの浸漬金表面仕上げと組み合わせて、安定した高周波信号性能と信頼性の高いはんだ付け性を維持します。
プリント基板仕様
以下の表は、このロングフォーマット RO4003C 回路基板のすべての主要な物理パラメータと製造パラメータをまとめたものです。
| パラメータ | 詳細 |
| 基材 | ロジャース RO4003C |
| レイヤー数 | 両面2層 |
| 基板寸法 | 1100mm×350mm、公差±0.15mm |
| 基板の厚さ | 0.813mm (32ミル) |
| 完成した銅 | 1オンスの外側銅 |
| 表面仕上げ | 2u"イマージョンゴールド |
| はんだマスク | 上下のはんだマスクなし |
| シルクスクリーン | 上下のシルクスクリーンなし |
PCB スタック-上
この 2 層の剛体スタックアップは、シンプルな対称レイアウトを特徴としています。これは長いアンテナ基板設計に適しており、超大型基板の反りのリスクを軽減します。
| 層 | 材質 / 銅 | 厚さ |
| 銅層_1 | 銅 | 1オンス |
| コア | RO4003Cコア | 0.813mm |
| 銅層_2 | 銅 | 1オンス |
RO4003C ラミネートの紹介
Rogers RO4003C は、ガラス織物で強化された炭化水素/セラミック複合材料です。エポキシ/ガラス材料の取り扱いと加工の容易な特性を維持しながら、PTFE ガラス基板に匹敵する電気的性能を実現します。
RO4003C ラミネートは、1080 または 1674 ガラス生地のオプションで利用できます。生地の種類に関係なく、すべてのグレードが同一の電気仕様を維持し、厳密に制御された誘電率と低い信号損失を実現します。製造は標準 FR-4 と同様のワークフローに従い、従来のマイクロ波ラミネートと比較して生産コストの削減に役立ちます。 PTFE ベースのマイクロ波基板とは異なり、RO4003C は特殊なスルーホール処理や追加の取り扱い手順を必要としません。
RO4003C は臭素化されておらず、UL 94 V-0 の定格を受けていないことに注意してください。プロジェクトに UL94 V-0 難燃性が必要な場合、RO4835そしてRO4350Bラミネートは実行可能な代替品です。
特徴
利点
| RO4003Cの代表値 | |||||
| 財産 | RO4003C | 方向 | 単位 | 状態 | 試験方法 |
| 誘電率、εプロセス | 3.38±0.05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 クランプ型ストリップライン | |
| 誘電率、ε設計 | 3.55 | Z | 8～40GHz | 微分位相長法 | |
| 散逸係数tan,δ | 0.0027 0.0021 |
Z | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| εの熱係数 | +40 | Z | ppm/℃ | -50℃150まで℃ | IPC-TM-650 2.5.5.5 |
| 体積抵抗率 | 1.7×1010 | MΩ.cm | 条件A | IPC-TM-650 2.5.17.1 | |
| 表面抵抗率 | 4.2×109 | MΩ | 条件A | IPC-TM-650 2.5.17.1 | |
| 電気的強度 | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm(0.020インチ) | IPC-TM-650 2.5.6.2 |
| 引張弾性率 | 19,650(2,850) 19,450(2,821) |
× Y |
MPa(ksi) | RT | ASTM D 638 |
| 抗張力 | 139(20.2) 100(14.5) |
× Y |
MPa(ksi) | RT | ASTM D 638 |
| 曲げ強度 | 276 (40) |
MPa (クプシ) |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0.3 | X、Y | mm/m (ミル/インチ) |
アフターエッチ+E2/150℃ | IPC-TM-650 2.4.39A |
| 熱膨張係数 | 11 14 46 |
× Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | あ | IPC-TM-650 2.4.24.3 | |
| TD | 425 | ℃TGA | ASTM D 3850 | ||
| 熱伝導率 | 0.71 | W/M/ああK | 80℃ | ASTM C518 | |
| 吸湿性 | 0.06 | % | 48 時間浸漬 0.060" サンプル温度 50℃ |
ASTM D 570 | |
| 密度 | 1.79 | グラム/センチメートル3 | 23℃ | ASTM D 792 | |
| 銅の剥離強度 | 1.05 (6.0) |
N/mm (プリ) |
はんだフロート後 1オンス EDCフォイル |
IPC-TM-650 2.4.8 | |
| 可燃性 | 該当なし | UL94 | |||
| 鉛フリープロセス対応 | はい | ||||
ロジャースラミネートの低アウトガス性能
いくつかの Rogers 複合材料は、宇宙グレードのハードウェアに対する NASA SP-R-0022A の低ガス放出要件を満たしています。無機繊維と TMM 温度安定性炭化水素材料を充填した RT/デュロイド PTFE 複合材料は、優れたガス放出耐性を示します。強化 PTFE ラミネートは、熱安定性と一貫した低ガス放出特性を維持します。 TMM の高度に架橋された炭化水素積層体は、高温でもガスや化学副生成物を放出しません。
NASA のテスト手順では、銅を含まないエッチングされたサンプルが使用されます。重さ 100 ～ 300 mg の試験片を銅製チャンバー内で真空条件下、125°C で 24 時間かけて加熱します。 25°C に保たれたクロムメッキのコレクタは、チャンバー出口から 12.7 mm の位置にあります。テストでは、総質量損失 (TML)、収集された揮発性凝縮性物質 (CVCM)、および回収された水蒸気 (WVR) が測定され、元のサンプル質量のパーセンテージとして計算されます。 TML が 1.0% 未満、CVCM が 0.1% 未満である材料は、ガス放出が低く、宇宙船の配備に適していると分類されます。
アプリケーション
結論
この 1100 × 350mm の特大 RO4003C 両面 PCB は、超長アンテナ基板の製造上のハードルに対処します。 Rogers RO4003C の実証済みの電気的安定性、低損失信号動作、FR-4 のような処理性を兼ね備えています。はんだマスクやシルクスクリーンを使用せずにベアボードとして構築され、2u インチの浸漬金で仕上げられたこの長い回路基板は、カスタム RF アンテナおよびマイクロ波システムの構築にすぐに使用できます。基板の一貫した誘電特性と低い熱膨張により、温度変化全体にわたって信頼性の高い信号の完全性が維持され、これは長いストリップ アンテナのレイアウトにとって大きな利点となります。
|
|
