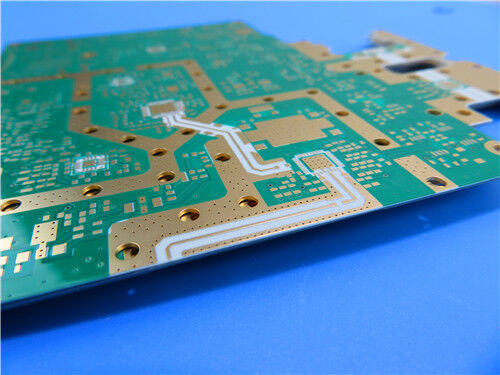

このカスタム6層ハイブリッドリジッドPCBRO4003C炭化水素セラミック基板とTg170℃FR4誘電体材料を組み合わせたものを採用しています。各導電層に 1 オンスの仕上げ銅を使用し、仕上げラミネート厚さ 1.74 mm の PCB は、白い凡例と硬質電解金メッキを備えた両面緑色のはんだマスクを備えています。サイズは127mm×103mm（1個、プロセスエッジを含む）で、穴銅厚25μmのIPC-Class-3規格に準拠し、L1-L2およびL5-L6ブラインドビアと完全に制御されたインピーダンス回路で構成されています。ブロードバンド RF およびマイクロ波電子システム向けに、プレミアム RF パフォーマンスと標準 FR-4 処理性を組み合わせています。
プリント基板仕様
| パラメータ項目 | 仕様 |
| レイヤー構成 | 6層リジッドハイブリッドPCB |
| スタックアップ構成 | RO4003Cコア + Tg170℃ FR4 PP + Tg170℃ FR4コア |
| 基板寸法 | 127mm×103mm（1本、エッジ加工含む） |
| 仕上がりラミネート厚さ | 1.74mm |
| 完成銅重量 | 各層に1オンスの銅 |
| 表面仕上げ | 硬質電解金メッキ |
| ソルダーマスクとシルクスクリーン | 緑色のソルダーマスク + 両面に白色の凡例 |
| 品質基準 | IPCクラス3 |
| ビアのめっき厚さ | 25μm穴銅 |
| ビア構造 | ブラインドビア: L1-L2、L5-L6 |
| 電気要件 | 完全に制御されたインピーダンス回路 |
RO4003C 材料紹介
RO4003C は、優れた高周波性能と手頃な PCB 製造コストを備えたガラス強化炭化水素セラミック熱硬化性積層板です。標準の FR-4 製造プロセスをサポートし、従来の FR-4 が RF 電気要件を満たすことができない 500MHz 以上で動作する高周波回路に対応します。
RO4003C は、超低い誘電率温度係数に加え、広い周波数範囲にわたって安定した Dk 性能を備えています。オプションの LoPro® 銅箔は、ブロードバンド使用時の挿入損失を最小限に抑えるのに役立ちます。その CTE 値は銅箔とほぼ一致しており、混合誘電体多層 PCB 構造の優れた寸法安定性を保証します。 Z 軸の CTE が低いため、激しい熱衝撃下でもメッキ穴の性能が損なわれません。 Tg が 280°C 以上で、PCB 製造の熱サイクル全体にわたって安定した熱特性を維持します。
RO4003C は、PTFE ベースの高周波基板とは異なり、前処理による特殊なナトリウム エッチングを必要としません。この硬質ラミネートは、自動 PCB ハンドリングおよび銅スクラブ装置と互換性があり、同一の電気的性能を備えた 1080 および 1674 ガラス ファブリック バージョンで利用可能です。 IPC-4103 /10 仕様に準拠しており、標準 RO4003C 基板の認定された直接代替品として機能します。
コア材料の特徴
低い高周波誘電損失: RF マイクロ波およびインピーダンス制御された伝送線に対する安定した電気的性能
優れた誘電安定性: さまざまな温度および周波数条件下でも最小限の Dk 変動
銅に適合した CTE: 最適化された X/Y/Z 軸拡張により、高い寸法安定性と信頼性の高いホール銅構造を実現
超高耐熱性：Tg＞280℃、多層積層や熱サイクルでも安定した性能を発揮
FR-4 互換プロセス: 特殊な PTFE によるエッチング処理が不要なため、全体の製造コストが削減されます。
カスタマイズ可能な銅箔: 信号挿入損失を低減するオプションの LoPro® 薄型箔
規格準拠: IPC-4103 /10 業界仕様に準拠
代表的な用途
|
|
| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
このカスタム6層ハイブリッドリジッドPCBRO4003C炭化水素セラミック基板とTg170℃FR4誘電体材料を組み合わせたものを採用しています。各導電層に 1 オンスの仕上げ銅を使用し、仕上げラミネート厚さ 1.74 mm の PCB は、白い凡例と硬質電解金メッキを備えた両面緑色のはんだマスクを備えています。サイズは127mm×103mm（1個、プロセスエッジを含む）で、穴銅厚25μmのIPC-Class-3規格に準拠し、L1-L2およびL5-L6ブラインドビアと完全に制御されたインピーダンス回路で構成されています。ブロードバンド RF およびマイクロ波電子システム向けに、プレミアム RF パフォーマンスと標準 FR-4 処理性を組み合わせています。
プリント基板仕様
| パラメータ項目 | 仕様 |
| レイヤー構成 | 6層リジッドハイブリッドPCB |
| スタックアップ構成 | RO4003Cコア + Tg170℃ FR4 PP + Tg170℃ FR4コア |
| 基板寸法 | 127mm×103mm（1本、エッジ加工含む） |
| 仕上がりラミネート厚さ | 1.74mm |
| 完成銅重量 | 各層に1オンスの銅 |
| 表面仕上げ | 硬質電解金メッキ |
| ソルダーマスクとシルクスクリーン | 緑色のソルダーマスク + 両面に白色の凡例 |
| 品質基準 | IPCクラス3 |
| ビアのめっき厚さ | 25μm穴銅 |
| ビア構造 | ブラインドビア: L1-L2、L5-L6 |
| 電気要件 | 完全に制御されたインピーダンス回路 |
RO4003C 材料紹介
RO4003C は、優れた高周波性能と手頃な PCB 製造コストを備えたガラス強化炭化水素セラミック熱硬化性積層板です。標準の FR-4 製造プロセスをサポートし、従来の FR-4 が RF 電気要件を満たすことができない 500MHz 以上で動作する高周波回路に対応します。
RO4003C は、超低い誘電率温度係数に加え、広い周波数範囲にわたって安定した Dk 性能を備えています。オプションの LoPro® 銅箔は、ブロードバンド使用時の挿入損失を最小限に抑えるのに役立ちます。その CTE 値は銅箔とほぼ一致しており、混合誘電体多層 PCB 構造の優れた寸法安定性を保証します。 Z 軸の CTE が低いため、激しい熱衝撃下でもメッキ穴の性能が損なわれません。 Tg が 280°C 以上で、PCB 製造の熱サイクル全体にわたって安定した熱特性を維持します。
RO4003C は、PTFE ベースの高周波基板とは異なり、前処理による特殊なナトリウム エッチングを必要としません。この硬質ラミネートは、自動 PCB ハンドリングおよび銅スクラブ装置と互換性があり、同一の電気的性能を備えた 1080 および 1674 ガラス ファブリック バージョンで利用可能です。 IPC-4103 /10 仕様に準拠しており、標準 RO4003C 基板の認定された直接代替品として機能します。
コア材料の特徴
低い高周波誘電損失: RF マイクロ波およびインピーダンス制御された伝送線に対する安定した電気的性能
優れた誘電安定性: さまざまな温度および周波数条件下でも最小限の Dk 変動
銅に適合した CTE: 最適化された X/Y/Z 軸拡張により、高い寸法安定性と信頼性の高いホール銅構造を実現
超高耐熱性：Tg＞280℃、多層積層や熱サイクルでも安定した性能を発揮
FR-4 互換プロセス: 特殊な PTFE によるエッチング処理が不要なため、全体の製造コストが削減されます。
カスタマイズ可能な銅箔: 信号挿入損失を低減するオプションの LoPro® 薄型箔
規格準拠: IPC-4103 /10 業界仕様に準拠
代表的な用途
