金指PCBはエッジ コネクタのサーキット ボードの堅い金の接触指PCBを金張りした

金指PCBはエッジ コネクタのサーキット ボードの堅い金の接触指PCBを金張りした

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-459.V1.0
基本材料:
FR-4
レイヤーカウント:
8つの層
PCBの厚さ:
1.6mm +/-0.16
プリント基板のサイズ:
150×141mm=1個
はんだマスク:
光沢の緑
シルクスクリーン:
銅重量:
内側1oz、外側0.5oz
表面仕上げ:
浸漬ゴールド
ハイライト:

UL多層PCB板

,

2oz多層PCB板

,

2oz SMPS PCB板

製品説明


金メッキPCB金メッキエッジコネクタ回路基板ハードゴールドコンタクトフィンガーPCB

(プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です)



1.1 概要

これは、モバイルブロードバンド用途向けにTg 170℃のFR-4基板上に構築された8層プリント基板の一種です。厚さ1.6mmで、緑色のソルダーマスク(Taiyo)に白のシルクスクリーン(Taiyo)があり、パッドにはイマージョン金が施されています。挿入用にエッジに80本の金メッキフィンガーがあります。ベース材料は台湾ITEQ製で、パネルあたり1枚のPCBを供給しています。供給されたGerberデータを使用してIPC 6012 Class 2に準拠して製造されています。25枚のボードごとに梱包して出荷します。



1.2 特徴と利点e適合

1. 高Tg材料は、優れた熱的信頼性とCAF耐性を示し、産業および自動車用途に長期的な信頼性を提供します。

2. 金メッキフィンガーは接触抵抗を低減します。

3. 16000㎡のワークショップ。

4. プロトタイプから量産まで、お客様のPCBニーズに対応します。

5. 厳格なWIP検査と監視、および作業指示。

6. IPC Class 2 / IPC Class 3。

7. ISO9001、ISO14001、ISO13485、UL認証取得済みの製造工場。

8. 多様な配送方法:FedEx、DHL、TNT、EMS。

9. MOQなし、プロトタイプと少量生産の低コスト。

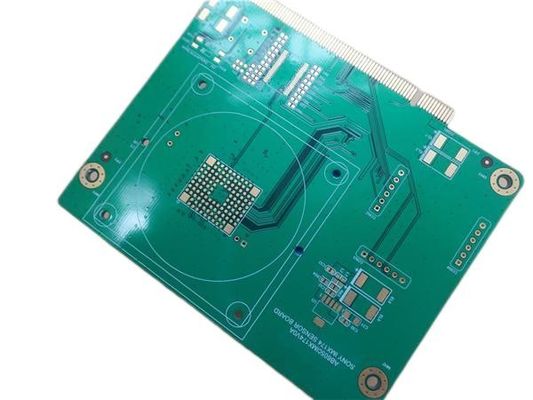

金指PCBはエッジ コネクタのサーキット ボードの堅い金の接触指PCBを金張りした 0



1.3 PCB仕様

PCBサイズ 150 x 141mm = 1PCS
基板タイプ 多層PCB
層数 8層
表面実装部品 はい
スルーホール部品 いいえ
層構成 銅 ------- 18um(0.5oz)+ TOP層プレート
プリプレグ7628(43%)0.195mm
銅 ------- 35um(1oz)MidLayer 1
FR-4 0.2mm
銅 ------- 35um(1oz)MidLayer 2
プリプレグ7628(43%)0.195mm
銅 ------- 35um(1oz)MidLayer 3
FR-4 0.2mm
銅 ------- 35um(1oz)MidLayer 4
プリプレグ7628(43%)0.195mm
銅 ------- 35um(1oz)MidLayer 5
FR-4 0.2mm
銅 ------- 35um(1oz)MidLayer 6
プリプレグ7628(43%)0.195mm
銅 ------- 18um(0.5oz)+ BOT層プレート
テクノロジー
最小トレースとスペース: 4mil / 4mil
最小/最大穴: 0.35 / 3.5mm
異なる穴の数: 23
ドリル穴の数: 183
ミリングスロットの数: 0
内部カットアウトの数: 0
インピーダンス制御 いいえ
金メッキフィンガーの数 39
基板材料
ガラスエポキシ: FR-4、ITEQ IT-180 TG170℃ er<5.4
最終フォイル外部: 1oz
最終フォイル内部: 1oz
PCBの最終的な高さ: 1.6mm ±0.16
メッキとコーティング
表面仕上げ パッドへのイマージョン金、エッジコネクタへの電気メッキ金
ソルダーマスクの適用先: TOPとBottom、12ミクロン最小
ソルダーマスクの色: 光沢グリーン、Taiyo PSR-2000GT600D
ソルダーマスクの種類: LPSM
輪郭/切断 ルーティング
マーキング
部品のレジェンドの側面 TOPとBottom。
部品のレジェンドの色 白、Taiyo IJR-4000 MW300
メーカー名またはロゴ: 導体とレジェンドFREE AREAで基板にマーク
VIA めっきスルーホール(PTH)
可燃性評価 UL 94-V0承認MIN。
寸法公差
外形寸法: 0.0059"
基板メッキ: 0.0029"
ドリル公差: 0.002"
テスト 出荷前の100%電気テスト
提供されるアートワークの種類 メールファイル、Gerber RS-274-X、PCBDOCなど
サービスエリア 世界中、グローバルに。



1.4アプリケーション

Bluetoothトランスミッター

CCTVシステム

低ノイズアンプ

5Gモバイルホットスポット

組み込みシステム開発



金指PCBはエッジ コネクタのサーキット ボードの堅い金の接触指PCBを金張りした 1



1.5金メッキフィンガーPCB

目的は、2つの部品コネクタシステムを使用せずに基板との電気的接続を確立することです。ニッケルと金のメッキは、銅やスズ/鉛のメッキと基本的に同じ方法、つまり電解堆積によって行われます。メッキは手動または自動で行うことができます。手動プロセスでは、基板は金メッキ浴の中で多かれ少なかれ静止しており、これにより、接触フィンガーの列に沿って金の堆積が変化します。その結果、多くの場合、最も外側の接触フィンガーが中央の接触フィンガーの2倍の金が堆積している可能性がある厚さ分布になります。自動プロセスでは、基板がメッキセルを通過するときに金メッキが行われます。この方法は、金の厚さの変動を±5%以下に制御できることを提供します。これは、基板がプロセスセルを通過するときに、すべての接触フィンガーがまったく同じ方法で処理されるためです。



エッジコネクタには、基板をレセプタクルに対してガイドするスロット(位置決めスロット)や、基板の誤挿入を防ぐスロット(分極スロット)が設けられていることがよくあります。通常、PCBメーカーは、基板の輪郭と同時にスロットをルーティングすることを好みます。明らかに、これには、スロットが使用されるルータービットよりもわずかに幅広である必要があります。



基板をレセプタクルに挿入しやすくするために、コネクタに沿ったエッジは面取りする必要があります。面取りには、基板をレセプタクルに挿入するときにレセプタクルの接点が削れるのを軽減するという利点もあります。



金指PCBはエッジ コネクタのサーキット ボードの堅い金の接触指PCBを金張りした 2
