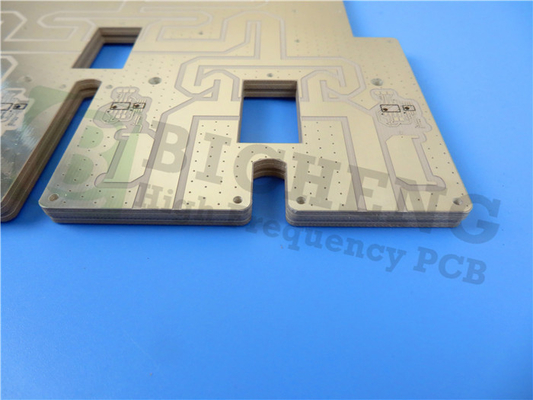

| ハイライト: | レーダーアンテナPCBブログ,AD1000 マイクロ波PCB,50ml 基板 マイクロ波PCB |
||
|---|---|---|---|
紹介:
今日では電子回路のための 優れた基板の 魅力的な世界に入り込み AD1000 の特性を探しますAD1000を他の基板と区別するものについて議論します卓越したPTFE素材で 卓越した寸法安定性と機械的な強さを 提供していますAD1000は回路の小型化に革命をもたらし,パワーアンプの新たな可能性を開くフィルター,コップラーなどです
1電気特性:
AD1000は例外的な電気特性を有し,その介電常数は厚さによって変化し,10 GHz で 10.2 の印象的な値に達し,1 MHz の値はまだ決定されていません.消耗因子も同様に顕著です10 GHz で 0.0023 の値で,1 MHz でまだ決定されていません.
10GHzでの介電常数の温度係数は-380ppm/°Cで,温度とともに介電常数の変化が顕著であることを示しています.装置やシステムが一貫した電気性能に依存している場合材料の精巧な選択が不可欠です
AD1000は,優れた体積抵抗性と表面抵抗性を示し,絶妙な保温性能を示しています.特定の条件では,体積抵抗値が1.40×10^9 MΩ-cm と 5.36x10^7 MΩ-cm,また表面抵抗値が1.80x10^9 MΩと3.16x10^8 MΩである.
IPC TM-650 規格によると AD1000 は 1mL に 622 V の電力を耐え, 45 kV を超える介電断熱電圧を持っています.180秒を超える印象的な弧抵抗を示しています.
2熱特性:
AD1000は,信頼性の高い電子システムの動作のために不可欠な熱特性で優れています.高温環境に耐えるようにし,整合性を損なうことなくさらに,AD1000は,CTE (X,Y) がそれぞれ8ppm/°Cと10ppm/°Cで,CTE (Z) が50〜150°Cで20ppm/°Cで,注目すべき熱膨張特性を示しています.
| 資産 | 単位 | AD1000 | 試験方法 |
| 1電気特性 | |||
| 介電常数 (厚さによって異なる場合がある) @ 10 GHz | - | 10.2 | IPC TM-650 2 について5.5.5 |
| 分散因数 @ 10 GHz | - | 0.0023 | IPC TM-650 2 について5.5.5 |
| 変電常分の温度係数,TCεr @ 10 GHz (-40-150°C) | ppm/°C | -380 | IPC TM-650 2 について5.5.5 |
| 容積抵抗性 | |||
| C96/35/90 | MΩ-cm | 1.40×109 | IPC TM-650 2 について5.17.1 |
| E24/125 | MΩ-cm | 5.36×107 | IPC TM-650 2 について5.17.1 |
| 表面抵抗性 | |||
| C96/35/90 | MΩ | 1.80×109 | IPC TM-650 2 について5.17.1 |
| E24/125 | MΩ | 3.16×108 | IPC TM-650 2 について5.17.1 |
| 電力の強さ | ボルト/ミリ (kV/mm) | 622 (24.5) | IPC TM-650 2 について5.6.2 |
| ダイレクトリック分解 | kV | >45 | IPC TM-650 2 について5.6 |
| 弧抵抗 | 秒数 | >180 | IPC TM-650 2 について5.1 |
| 2. 熱特性 | |||
| 分解温度 (Td) | |||
| 初期 | °C | >500 | IPC TM-650 2 について4.24.6 |
| 5% | °C | >500 | IPC TM-650 2 について4.24.6 |
| T260 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| T288 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| T300 | ミニ | >60 | IPC TM-650 2 について4.24.1 |
| 熱膨張,CTE (X,Y) 50〜150°C | ppm/°C | 810 | IPC TM-650 2 について4.41 |
| 熱膨張,CTE (Z) 50〜150°C | ppm/°C | 20 | IPC TM-650 2 について4.24 |
| 3メカニカルプロパティ | |||
| 皮を剥がす強度 銅 (1オンス/35ミクロン) | |||
| 熱 ストレス の 後 | 1lb/in (N/mm) | >12 (2.1) | IPC TM-650 2 について4.8 |
| 高温 で (150°C) | 1lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2 について4.8.2 |
| 処理後のソリューション | 1lb/in (N/mm) | IPC TM-650 2 について4.8 | |
| ヤングス・モジュール | kpsi (GPa) | 200 (1.38) | IPC TM-650 2 について4.18.3 |
| 折りたたみ強度 (機械/クロス) | kpsi (MPa) | 9.9/7.5 (68/52) | IPC TM-650 2 について4.4 |
| 張力強度 (機械/クロス) | kpsi (MPa) | 5.1/4.3 (35/30) | IPC TM-650 2 について4.18.3 |
| 圧縮モジュール | kpsi (GPa) | >425 (>2.93) | ASTM D-3410 |
| ポイソン・レシオ | - | 0.16 | ASTM D-3039 |
| 4物理的特性 | |||
| 水吸収 | % | 0.03 | IPC TM-650 2 について6.2.1 |
| 密度,環境 23°C | g/cm3 | 3.20 | ASTM D792 メソッドA |
| 熱伝導性 | W/mK | 0.81 | ASTM E1461 |
| 炎症性 | クラス | V0 に出会う | UL-94 |
| NASA 排出ガス 125°C ≤10-6トロール | % | NASA SP-R-0022A | |
| 総質量損失 | % | 0.01 | NASA SP-R-0022A |
| 収集した揮発性生物 | % | 0.00 | NASA SP-R-0022A |
| 水蒸気 の 回収 | % | 0.00 | NASA SP-R-0022A |
3メカニカルプロパティ
AD1000は,例外的な電気的および熱的特性を持つだけでなく,印象的な機械的強度も示しています.熱圧後でも150oCの高温では,皮の強さは13,6lb/inで高いままです.
AD1000は,ヤングモジュール200 kpsiで,頑丈で変形に耐える.また,9.9/7.5 kpsi (機械/横方向) の折りたたみ強度を示しています.要求の高いアプリケーションで耐久性や耐久性を確保する.
AD1000は,5.1 kpsi (機械方向) と4.3 kpsi (横方向) の張力強さを誇示し,張力抵抗能力を強調している.圧縮モジュールは425 kpsi以上圧縮負荷が大きい状態でも形と構造の整合性を維持する.
4物理的特性:
AD1000は,水吸収率がわずか0.03%の低さを含む優れた物理性能を示し,例外的な水分耐性を保証します. 23oCの環境での密度は3.20g/cm3です.様々な電子アプリケーションのための軽量で堅牢なソリューションを提供AD1000 の熱伝導性は 0.81 W/mK で,効率的な熱散を容易にし,デバイスの全体的な性能を向上させます.
AD1000は厳格な燃焼性基準を満たし, UL-94分類のV0評価を達成しています. さらに,最小限の総質量損失,収集した揮発性物質,温度は 125°C ≤10-6 torr で回収された水蒸気.
私たちのPCB能力 (AD1000):
| PCB 材料: | 繊維ガラス強化PTFE/セラミックで満たされた |
| 名称: | AD1000 |
| ダイレクトリ常数: | 10.2 |
| 消耗因子 | 0.0023 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| ダイレクトリック厚さ: | 6ミリ (0.1524mm), 10.5ミリ (0.2667mm), 15ミリ (0.381mm), 20ミリ (0.508mm), 25ミリ (0.635mm), 30ミリ (0.762mm), 50ミリ (1.27mm), 59ミリ (1.499mm), 125ミリ (3.175mm), 127ミリ (3.226mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,OSP,赤銅,純金,ENEPIGなど |
結論は
AD1000は,比類のない電気的,熱的,機械的,物理的特性を提供する 素晴らしい基板です.独特な織りガラス強化PTFE素材は,例外的な寸法安定性と機械的な強さを提供します電力増幅機,フィルター,カップラーなどで 要求の高いアプリケーションに最適です
専門知識と先端な能力により 信頼性と高性能な PCB ソリューションを あなたのニーズに合わせて提供できます
