14層メグトロン6 高速PCB 1.64mm 超低損失

14層メグトロン6 高速PCB 1.64mm 超低損失
14層メグトロン6 高速PCB 1.64mm 超低損失 14層メグトロン6 高速PCB 1.64mm 超低損失 14層メグトロン6 高速PCB 1.64mm 超低損失

大画像 :  14層メグトロン6 高速PCB 1.64mm 超低損失

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-264.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs

14層メグトロン6 高速PCB 1.64mm 超低損失

説明

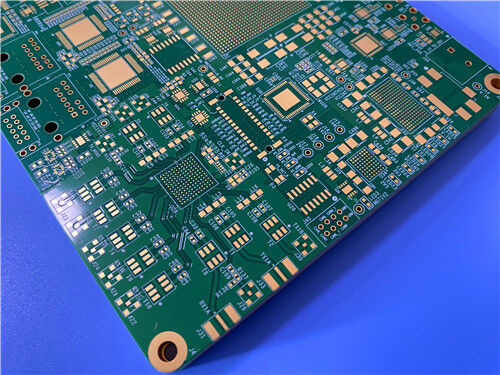

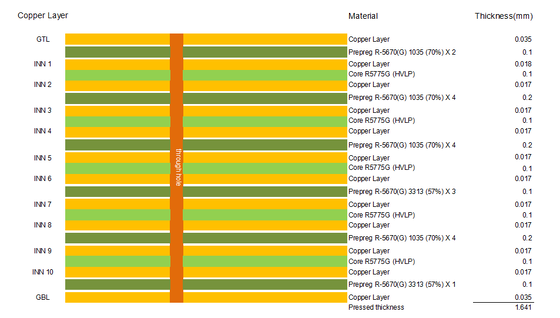

基材: パナソニック メグトロン6 レイヤー数: 14層
プリント基板の厚さ: 1.64mm プリント基板のサイズ: 178.8×169mm、4PCS(2×2パネル)、5mm四辺処理エッジ
はんだマスク: シルクスクリーン:
銅の重量: 外層: 1オンス;内層: 0.5オンス 表面仕上げ: ニッケルパラジウム金メッキ
ハイライト:

Polyimide多層適用範囲が広いPCB

,

Peelable多層適用範囲が広いPCB無し

,

Peelableの多層屈曲PCB無し

14 層 Megtron 6 高速 PCB は、超低損失で信頼性の高い多層回路基板で、高速ネットワーキング、モバイル通信、高密度 HDI 電子システムに最適です。高品質のPanasonic Megtron 6超低損失基板を採用したこの14層PCBは、優れた誘電安定性、優れた熱抵抗、正確なインピーダンス制御性能を実現します。厳格な IPC-3 工業規格に完全に準拠し、遅延と信号減衰を最小限に抑えた高周波および高速信号伝送をサポートします。



このカスタム高速 PCB は、差別化された銅厚構成を採用しています。1 オンスの外側銅層は安定した大電流伝導と信頼性の高いはんだ付け性能を実現し、0.5 オンスの内側銅層は細線配線と高密度レイアウトを実現します。仕上がり板厚は1.64mm、シングルサイズは178.8×169mmです。製品は 2×2 パネルの組み合わせ (合計 4 枚) で出荷され、4 辺すべてに 5 mm 幅のプロセスエッジが確保されています。このボードは緑色のソルダーマスクと白色のシルクスクリーンに加え、プレミアムなニッケル-パラジウム-金表面仕上げを備えており、優れた耐酸化性と安定したはんだ付け性を保証します。 IPC-4761 TYPE VII標準樹脂プラグ技術とプロフェッショナルなマイクロストリップ/ストリップラインのインピーダンスマッチングを採用し、高規格の高速PCBバッチ生産と長期信頼性の高い動作要件を満たします。



正確なインピーダンス制御パラメータ

この 14 層 Megtron 6 PCB は、シングルエンド信号と差動信号に対して厳密なマイクロストリップとストリップラインのインピーダンス制御を実装し、高速信号の反射、クロストーク、波形歪みを排除して完全な信号の完全性を保証します。

インピーダンスの種類 ターゲットインピーダンス 線幅 行間
マイクロストリップ 50Ω 0.2mm -
マイクロストリップ 100Ω(差動) 0.1mm 0.101mm
ストリップライン 50Ω 0.1mm -
ストリップライン 100Ω(差動) 0.2mm 0.102mm



14 層 Megtron 6 PCB 仕様

パラメータ項目 詳細仕様
PCB 層数 14層超低損失高速PCB
基材 Panasonic Megtron 6 高速低損失基板
仕上がり板厚 1.64mm
銅の厚さ 外層: 1オンス;内層: 0.5オンス
表面処理 ニッケルパラジウム金メッキ
ソルダーマスクとシルクスクリーン 緑色のソルダーマスクと白いシルクスクリーン
基板の寸法と出荷 178.8×169mm、4PCS(2×2パネル)、5mm四辺処理エッジ
コアプロセス IPC-4761 TYPE VII 樹脂プラグ、正確なマイクロストリップ/ストリップライン インピーダンス制御
品質基準 IPC-3 工業用高信頼性規格



14層メグトロン6 高速PCB 1.64mm 超低損失 0

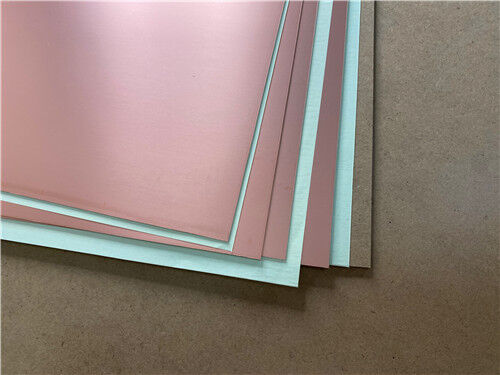

メグトロン6とは何ですか?超低損失高速 PCB 材料

Megtron 6 は、高品質の超低損失高速 PCB 基板であり、高周波、高速デジタル、HDI の業界標準材料として機能します。多層回路デザイン。低 Dk ガラスクロス (R-5775) と適合プリプレグ (R-5670) を備えた Megtron 6 は、広帯域周波数帯域全体で非常に安定した誘電性能を備えており、ネットワーキング、モバイル通信、ワイヤレス デバイスの高速信号伝送の需要に完全に応えます。



超低誘電率と誘電正接により、Megtron 6 は高速信号損失と伝送遅延を効果的に低減します。優れた熱安定性、低い熱膨張係数、優れた耐湿性を実現し、高温はんだ付けや長期の高負荷動作下でも安定した物理的および電気的特性を維持します。 HDI 高密度相互接続設計と標準的な産業処理ワークフローをサポートする Megtron 6 は、ハイエンドの高速多層 PCB アプリケーションに推奨される基板です。



14層メグトロン6 高速PCB 1.64mm 超低損失 1



部品番号 R-5775(K)/R-5670(K) R-5775(N)/R-5670(N) R-5775(G)/R-5775(G)
Tg (DSC) 185℃ 185℃ 185℃
Tg (DMA) 210℃ 210℃ 210℃
Td (熱分解) (°C) 410℃ 410℃ 410℃
T288 (Cuなし) (分) >120分 >120分 >120分
T288 (Cuあり) (分) >120分 >120分 >120分
CTE-Y 14~16ppm/℃ 14~16ppm/℃ 14~16ppm/℃
CTE-Y 14~16ppm/℃ 14~16ppm/℃ 14~16ppm/℃
CTE-Z 45ppm/℃ 45ppm/℃ 45ppm/℃
CTE α2 Z 軸: 試験方法 IPC-TM-650 2.4.24;条件A (ppm/) 260ppm/℃ 260ppm/℃ 260ppm/℃
熱伝導率 (W/mK) 0.42W/m・K 0.42W/m・cm 0.42W/m・cm
体積抵抗率 (MΩcm) 1×10⁹MΩ・cm 1×10⁹MΩ・cm 1×10⁹MΩ・cm
表面抵抗率 (mΩ) 1×10⁸MΩ 1×10⁸MΩ 1×10⁸MΩ
誘電率 (Dk) @ 1Ghz;試験方法 IPC-TM-650;状態 C-24/23/50 3.4 3.4 3.4
誘電率 (Dk) @ 10Ghz;試験方法 IPC-TM-650;状態 C-24/23/50 —— —— ——
誘電率 (Dk) @ 12Ghz;試験方法 平衡型円板共振器;状態 C-24/23/50 3.4 3.4 3.4
1GHzでのDf 0.002 0.002 0.002
10GHzでのDf —— —— ——
12 GHz での Df 0.004 0.004 0.004
吸水率(%) 0.14% 0.14% 0.14%
ポアソン比 0.2 0.2 0.2
曲げ反り (MD) (GPa) 19GPa 19GPa 19GPa
曲げ充填 (TD) (GPa) 18GPa 18GPa 18GPa
剥離強度 (1 オンス Cu) (kN/m) 0.8(Cu:H-VLP)kN/m 0.8(Cu:H-VLP)kN/m 0.8(Cu:H-VLP)kN/m
可燃性 94V-0 94V-0 94V-0



14層メグトロン6 高速PCB 1.64mm 超低損失 2



Megtron 6 の処理と保管のガイドライン

Megtron 6 のラミネートとプリプレグは、最適な超低損失性能と構造安定性を維持するために、標準化された保管および処理手順を必要とします。曲げや表面の傷を避けるために、涼しく乾燥した環境で平らに保管することが必須です。プリプレグの保管条件は23℃、50%RH以下で、5℃の低温での長期保管が必要です。吸湿と性能の低下を防ぐため、露出したプリプレグの累積屋外時間は 8 時間を超えてはなりません。



内層は専門的な化学洗浄と酸化処理を採用しています。安定した層間接着強度を確保するには、過酸化物・硫酸系有機コーティング処理が好ましい。 105℃で20~30分間の完全な水分除去乾燥処理により、表面および内部の水分が効果的に除去され、高いラミネート品質と長期にわたるPCB信頼性が保証されます。



Megtron 6 PCB 応用分野

高速ネットワーク機器:コアルーターボード、ネットワークスイッチメインボード、高速信号伝送モジュール



モバイルおよびワイヤレス通信:5G/6G無線端末装置、高周波信号処理基板



高密度 HDI デバイス:小型化と高信頼性が求められる多層HDI基板



ハイパフォーマンス コンピューティング:サーバーの高速バックプレーン、データ ストレージ、および高速コンピューティング モジュール



結論

この 14 層 Megtron 6 高速 PCB は、高速デジタルおよび通信システム向けのハイエンドの超低損失多層回路ソリューションです。正確なマイクロストリップおよびストリップラインのインピーダンス制御、デュアル銅厚設計、信頼性の高いニッケル-パラジウム-金表面仕上げを備えたこの厚さ 1.64 mm の PCB は、超安定した高速信号の完全性と長期的な動作信頼性を実現します。これは、ハイエンド ネットワーキング、ワイヤレス通信、およびハイ パフォーマンス コンピューティングの高速 PCB カスタマイズ プロジェクトに理想的な選択肢です。
