| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 1か月あたり5000pcs |

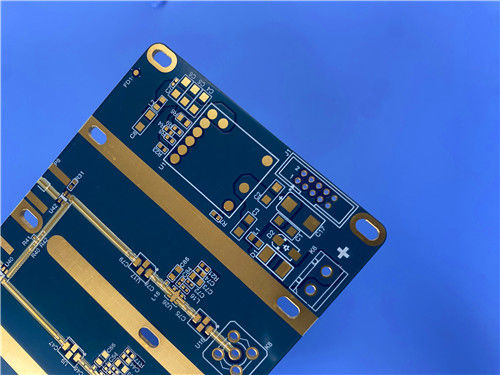

パナソニック メグトロン6 (M6) R-5775で 設計されています低負荷の銅層ラミネート (CCL) - 要求の高い高周波アプリケーションで例外的な信号の完整性と信頼性を提供する.
| パラメータ | 仕様 |
|---|---|
| 層数 | 12層硬いPCB |
| 基礎材料 | メグトロン6 (M6) R-5775G (HVLP) +プレプレグ R-5670 (G) |
| 板の寸法 | 単位あたり220mm×60mm (許容度: ±0.15mm) |
| 完成板の厚さ | 2.12mm |
| 銅の重量 | 外層 (L1,L12): 1オンス (1.4ミリ / 35μm) 内層: 0.5oz (0.7ミリ / 17μm) または 1oz (35μm) (スタックアップごとに) |
| 厚さによる塗装 | 25μm |
| 最小の痕跡/空間 | 3ml / 3ml |
| 穴の最小サイズ | 0.2mm |
| バイアス | 合計459 (盲孔なし);0.2mmと0.4mmのビアスで満たされたビアス +蓋付き塗装 |
| 表面塗装 | 電気のないニッケル浸水金 (ENIG) |
| シルクスクリーン | 上 (L1): 白; 下 (L12): 白 |
| 溶接マスク | 上部 (L1):青 下部 (L12):青 |
| 品質保証 | 100% 送料前の電気テスト |
| アートワーク形式 | ゲルバー RS-274-X |
| 品質基準 | IPCクラス3 |
| 層の種類 | 仕様 | 厚さ |
|---|---|---|
| 銅層 (外側上部 - L1) | コッパー_レイヤー_1 | 35μm (1oz) |
| プレプレグ | R-5670 (G) 1080 (68%) × 1 | 81.4μm |
| 銅層 (内側 - L2) | 銅_層_2 | 35μm (1oz) |
| メグトロン6コア | M6 コア R5775G (HVLP) | 75μm |
| 銅層 (内側 - L3) | コッパー_レイヤ_3 | 17μm (0.5オンス) |
| プレプレグ | R-5670 ((G) 3313 (59%) × 2 | 219.9μm |
| 銅層 (内側 - L4) | コッパー_レイヤー_4 | 17μm (0.5オンス) |
| メグトロン6コア | M6 コア R5775G (HVLP) | 75μm |
| 銅層 (内側 - L5) | コッパー_レイヤー_5 | 17μm (0.5オンス) |
| プレプレグ | R-5670 ((G) 3313 (59%) × 2 | 216.5μm |
| 銅層 (内側 - L6) | コッパー_レイヤー_6 | 35μm (1oz) |
| メグトロン6コア | M6 コア R5775G (HVLP) | 400μm (安定性のために厚いコア) |
| 銅層 (内側 - L7) | コッパー_レイヤー_7 | 35μm (1oz) |
| プレプレグ | R-5670 ((G) 3313 (59%) × 2 | 215.6μm |
| 銅層 (内側 - L8) | コッパー_レイヤ_8 | 17μm (0.5オンス) |
| メグトロン6コア | M6 コア R5775G (HVLP) | 75μm |
| 銅層 (内側 - L9) | コッパー_レイヤー_9 | 17μm (0.5オンス) |
| プレプレグ | R-5670 ((G) 3313 (59%) × 2 | 219.8μm |
| 銅層 (内側 - L10) | コッパー_レイヤ_10 | 17μm (0.5オンス) |
| メグトロン6コア | M6 コア R5775G (HVLP) | 75μm |
| 銅層 (内側 - L11) | コッパー_レイヤー_11 | 35μm (1oz) |
| プレプレグ | R-5670 (G) 1080 (68%) × 1 | 81.4μm |
| 銅層 (外底 - L12) | コッパー_レイヤー_12 | 35μm (1oz) |
| 阻力識別子 | 構成 | 層 | トレース幅 | 参照層 | 目標インペデンス |
|---|---|---|---|---|---|
| 阻力-1 | 単一の目的 | L1 (上部外部) | 5.71ミリ | ダウン: L2 | 50オーム |
| 阻力2 | 単一の目的 | L3 (内側) | 4.31ミリ | 上部: L2 下部: L4 | 50オーム |
| 阻力3 | 単一の目的 | L5 (内側) | 4.71ミリ | 上部: L4 下部: L7 | 50オーム |
| 阻力4 | 単一の目的 | L8 (内側) | 4.51ミリ | 上部: L7 下部: L9 | 50オーム |
| 阻力5 | 単一の目的 | L10 (内側) | 4.31ミリ | 上部: L9 下部: L11 | 50オーム |
パナソニック メグトロン6 (M6) R-5775は,高周波,高速,高信頼性の電子システムのために設計された高級多層銅コーティングラミネート (CCL) です.5Gの厳しい要求に応えるように設計された低電解損失 (Df),安定した電解常数 (Dk),特殊な熱信頼性―最小限の衰弱で高速信号のシームレスな送信を可能にする.
ハロゲンフリーでRoHS準拠の材料であるMegtron6は,グリーン製造基準に準拠し,4~30層のPCB設計をサポートし,複雑な回路アーキテクチャに汎用性があります.伝統的な FR-4 処理技術との互換性により,特殊機器の必要性がなくなりました.性能を損なうことなく生産コストを削減する.
| プロパティ | 仕様 |
|---|---|
| 変電常数 (Dk) | 3.4 (1GHz/23°C) 3.34 (13GHz) |
| 消耗因子 (Df) | 0.002 (1GHz/23°C); 0.0037 (13GHz) |
| 熱膨張係数 (CTE) | X軸: 16ppm/°C; Y軸: 16ppm/°C; Z軸: 45ppm/°C |
| ガラスの変化温度 (Tg) | >185°C (DSC方法) 210°C (DMA方法) |
| 熱分解温度 (Td) | 410°C (TGA方法) |
| 層サポート | 4~30層の多層PCB設計 |
| 環境基準の遵守 | RoHS対応 ハロゲンフリー |
| 製造の互換性 | 伝統的なFR-4加工 (特別な設備は必要ない) |
| 炎症性評価 | UL 94 V-0 |
この12層のメグトロン6PCBは 様々な産業の高性能高周波システムに 合わせられています
|
|
