| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 月に5000個 |
先進的な機能と卓越した材料で 性能と信頼性の最高水準に 設計されていますこのPCBは,幅広い用途で,比類のない回路性能を提供しています.
1.PCB基板:

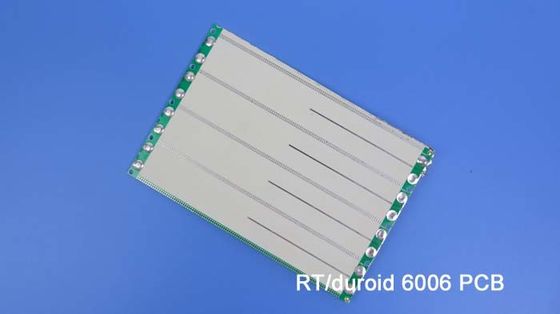

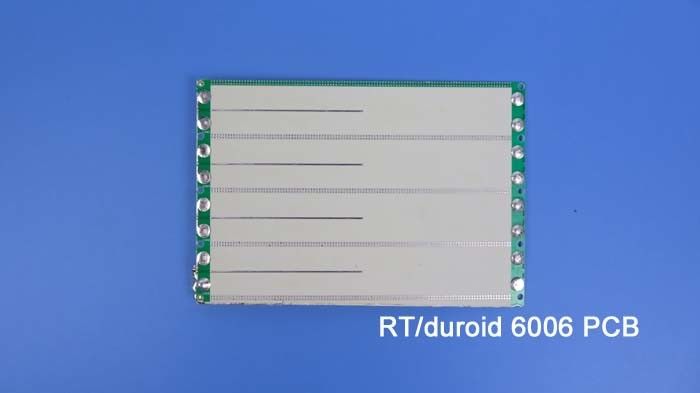

このPCB基板は Rogers RT/duroid 6006 セラミック-PTFE複合材料で製造され,優れた特性があります.
- 10 GHz/23°Cで6.15 +/-0.15のDKで,回路のサイズを減らすことができます.
- 10 GHz/23°C で 0.0027 の分散因子で,X帯またはそれ以下で低損失と最適なパフォーマンスを保証します.
- Td > 500 °C TGA,高熱安定性を提供する.
耐久性を向上させるため 湿度吸収は0.05%です
- 制御された熱膨張係数 (CTE) 47 ppm/°C (X軸),34 ppm/°C (Y軸),および117 ppm/°C (Z軸),変化する条件下で安定性を維持する.
2特徴:
安定した信頼性の高い回路性能を保証する機能が備わっています
- 繰り返し可能な結果のために,厳格な εr と厚さ制御.
- 標準と逆処理された電極化銅ホイルで覆い,最適な信号伝達のために
- 多層板に信頼性の高い塗装孔があり,安全な接続を保証します
3スタックアップ:
このPCBは2層の硬い構造で:
- 銅層 1: 35 μm
- NT/デュロイド 6006: 0.635 mm (25 ml)
- 銅層2: 35 μm
4施工の詳細:
- 板の寸法: 114mm x 60mm (14PCS),許容量は +/- 0.15mm
- 最小の痕跡/スペース: 5/7ミリ,複雑な回路設計を可能にします.
最小穴の大きさ: 0.25mm 多様な部品の統合を容易にする
- 完成板の厚さ:0.8mm 耐久性とコンパクト性をバランス
- 完成したCu重量: 1oz (1.4ミリ) 外層,最適な伝導性を保証します.
- 厚さ: 20μm 頑丈な接続を促進する
- 表面仕上げ: 浸し金 絶好の耐腐蝕性
- 上部 シルクスクリーン: 白色で,部品の識別が明確です
- 下のシルクスクリーン:
- トップソールドマスク:緑色,ソールドブリッジ防止
- 底の溶接マスク
- 100% 送料前に使用された電気テスト,品質と信頼性を保証します.
5PCB 統計:
- 構成要素: 6
- パッド総数:38
- トルーホールパッド: 15
- トップSMTパッド: 23
- 下のSMTパッド: 0
- バイアス: 27
- ネットワーク: 3
6アートワークと基準:
PCB アートワークは Gerber RS-274-X フォーマットで提供されています.それは,高品質の製造を保証する IPC-Class-2 規格に準拠しています.
7入手可能時間:
私たちのPCBは世界中のあらゆる場所で 簡単に利用可能で あなたのプロジェクトのニーズに 対応できます
8典型的な用途:
この汎用的なPCBは,以下を含む様々な産業で応用されています.
- アンテナをパッチ
- 衛星通信システム
- パワーアンプ
- 航空機衝突防止システム
- 地上のレーダー警告システム
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタント,ε プロセス | 6.15±015 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 固定したストライライン | |
| 変圧電圧定数,設計 | 6.45 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 7 × 107 | モーム.cm | A について | IPC25.17.1 | |
| 表面抵抗性 | 2 × 107 | ほら | A について | IPC25.17.1 | |
| 張力特性 | ASTM D638 (0.1/min. ストレンドレート) | ||||
| ヤングのモジュール | 627 ((91) 517 ((75) | X Y | MPa (kpsi) | A について | |
| 極限 の ストレス | 20(2.8) 17(2.5) | X Y | MPa (kpsi) | A について | |
| 究極 の ストレス | 12 から 13 4 から 6 | X Y | % | A について | |
| 圧縮特性 | ASTM D695 (0.05/分ストレッチ率) | ||||
| ヤングのモジュール | 1069 (115) について | Z | MPa (kpsi) | A について | |
| 極限 の ストレス | 54 (7.9) | Z | MPa (kpsi) | A について | |
| 究極 の ストレス | 33 | Z | % | ||
| 折りたたみのモジュール | 2634 (382) 1951 (283) | X について | MPa (kpsi) | A について | ASTM D790 |
| 極限 の ストレス | 38 (5.5) | X Y | MPa (kpsi) | A について | |
| 負荷下での変形 | 0.33 21 | Z Z | % | 24時間50分°C/7MPa 24時間/150°C/7MPa | ASTM D261 |
| 水分吸収 | 0.05 | % | D48/50°C0.050" ((1.27mm) 厚い | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 熱伝導性 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 熱膨張係数 | 47 34 117 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| 密度 | 2.7 | g/cm3 | ASTM D792 | ||
| 特定熱量 | 0.97 ((0.231) | j/g/k (BTU/ib/オーF) について |
計算した | ||
| 銅皮 | 14.3 (2.5) | PLI (N/mm) | 溶接水面の後 | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
NT1技術革新の成果 NT1技術革新の成果
高性能PCBの世界では RT duroid 6006は最先端の基板ソリューションとして注目されていますこの基板はエンジニアとデザイナーにとって 可能性の領域を開きますRT duroid 6006を業界でゲームチェンジャーにする 素晴らしい特徴と特性について詳しく見ていきましょう
RT duroid 6006 の特徴の一つは,その印象的な介電常数 (ε) です. プロセス制御値である6.15 ± 0.15 が10 GHz/23°Cで,この基板は,性能を損なうことなく回路のサイズを減らすことができます.8GHzから40GHzの範囲でより要求の高いアプリケーションでは,6.45のe設計値は,差相長方法を使用して一貫したパフォーマンスを保証します.
RT duroid 6006は,特異的な介電性特性に加えて, 10 GHz/A で 0.0027 の非常に低い消耗因子 (tanδ) を誇っています.信号の損失を最小限に抑え,信号の完整性を確保するこの特性により,X帯の周波数以下でも動作するのに理想的な選択となります.基板の熱係数は,−50°Cから170°Cまでの−410ppm/°Cで,幅広い温度範囲で安定性と信頼性の高い性能を保証する.
RT duroid 6006 は,機械的性能に関して,例外的な性能を示しています.X軸では627 MPa (91 kpsi) とY軸では517 MPa (75 kpsi) のヤングのモジュールで,この基板は,優れた硬さと硬さを持っています.X軸で20 MPa (2.8 kpsi) とY軸で17 MPa (2.5 kpsi) の究極のストレスの値は,基板が厳しい条件に耐えることを保証します. さらに,基板は,X軸では12%~13%とY軸では4%~6%の最終ストレッチ値を示します.負荷下での変形に耐えるようにする.
RT duroid 6006は圧縮性能も優れている. Z軸ではヤングモジュールが1069 MPa (115 kpsi) で,最終ストレスは54 MPa (7.9 kpsi) である.この 特殊 な 圧縮 力 に よっ て,重荷 に 耐える 材料 の 信頼性 が 保証 さ れ ますさらに,X軸で2634 MPa (382 kpsi) とY軸で1951 MPa (283 kpsi) の屈曲モジュール値は,究極のストレスの38 MPa (5.5 kpsi) に加わります.要求する屈曲要求のあるアプリケーションに理想的になります.
湿度0.05%のみの湿度吸収率で,RT duroid 6006は湿った環境でも電気的および機械的性能を維持しています.80°Cで49W/m/kで効率的な熱消耗を保証する材料の熱膨張係数は 47 ppm/°C (X軸), 34 ppm/°C (Y軸)117 ppm/°C (Z軸) は,次元安定性と他の部品との互換性を保証します..
| PCB 材料: | セラミック・PTFE複合材料 |
| 名称: | NT1 電気自動車 |
| ダイレクトリ常数: | 6.15 |
| 消耗因子 | 0.0027 10GHz |
| 層数: | 双面PCB,多層PCB,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 25ミリ (0.635mm), 50ミリ (1.27mm), 75ミリ (1.905mm), 100ミリ (2.54mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金塗装など |
さらに,RT duroid 6006 は UL 94 規格の V-0 評価で優れた炎耐性を示しています.また,鉛のないプロセスにも対応しています.環境規制の遵守を保証する.
世界中に利用可能で RT duroid 6006は 様々な産業やアプリケーションに 可能性の世界を開いています プラッチアンテナ,衛星通信システム,パワーアンプ航空機の衝突回避システムこの基板は技術革新の限界を押し広げることを エンジニアに可能にします
技術的な質問やあなたのプロジェクトにおけるRT duroid 6006の可能性を調査するには, sales10@bichengpcb.comで専用の販売チームに連絡してください.RT duroid 6006で先進的な回路基板の力を解放し,性能と信頼性の新しい高さにあなたのデザインを上げます.
|
|
