商品の詳細:
|
| 基本材料: | TC600 1.27mm | レイヤーカウント: | 2層 |
|---|---|---|---|
| PCBの厚さ: | 1.4 mm ±0.1 | PCBサイズ: | 120×66mm=1up |
| はんだマスク: | 黒 | シルクスクリーン: | 白 |
| 銅重量: | 1オンス | 表面仕上げ: | イマージョンシルバー、80.8% |
| ハイライト: | 高速マイクロウェーブPCB板,PCBの電子レンジのサーキット ボード,二重味方されたマイクロウェーブPCB板 |
||

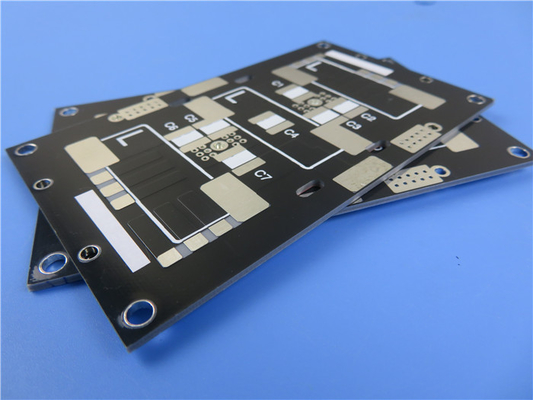

TC600高周波PCB 50mil 1.27mmの液浸の銀が付いている倍によって味方されるマイクロウェーブ サーキット ボード
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
これはPCBがロジャース（アルロン始める）の50mil厚さのTC600基質で作ったタイプの熱管理、0.5oz銅をでしたり、部品面の1ozの銅、黒いはんだのマスクおよびパッドでめっきされる液浸の銀を終えた。それはIPCのクラス2の標準によって製造された二重層板である。板全員は郵送物の前に100%の電気テストされた、飛行の調査またはテスト据え付け品、である。
PCBの指定
| PCBのサイズ | 120 x 66mm=1up |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------17um （0.5 oz） +plateの最上層 |
| TC600 1.27mm | |
| 銅-------17um （0.5 oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 6ミル/6ミル |
| 最低/最高の穴: | 0.5 mm/4.0 mm |
| 異なった穴の数: | 6 |
| ドリル孔の数: | 87 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | TC600 1.27mm |
| 最終的なホイルの外面: | 1.0 oz |
| 内部最終的なホイル: | N/A |
| PCBの最終的な高さ: | 1.4 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の銀、80.8% |
| に適用するためにマスクをはんだ付けしなさい: | 上部および最下の側面 |
| はんだのマスク色: | 黒い |
| はんだのマスクのタイプ: | LPI |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 部品面 |
| 構成の伝説の色 | 白い |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.5mm。 |
| FLAMIBILITYの評価 | 94V-0 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
私達の利点
1. 強力なPCBの機能はあなたの研究開発、販売およびマーケティングを支える;
2. PCBのプロダクトおよび製造業は承認された組織によって証明される;
3. 1ヶ月あたりのPCBの30000㎡出力機能そして8000のタイプが付いている16000㎡研修会;
4. 速いCADCAMの点検および自由なPCBの引用語句;
5. 最低順序量無し。1部分は利用できる;
6. 情熱、訓練、責任および正直者のチーム;
7. 高周波PCBの経験の19+年以上;
8. 大量生産の機能へのプロトタイプPCBの機能;
9. 時間通りに配達:>98%の顧客の不平率: <1>
10. IPCのクラス2/IPCのクラス3;
私達のPCBの機能（2022年）
| 変数 | 価値 |
| 層の計算 | 1-32 |
| 基質材料 | RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/Duriod 5880;RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC;RT/duroid 5880LZ;TMM3、TMM4、TMM6、TMM10、TMM10i、TMM13iのΚ 438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5、TLY-5Z;PTFE F4B （DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2）;AD250C、AD255C、AD300D、AD350A、AD450、AD600、AD1000、TC350;TC600;Nelco N4000、N9350、N9240;FR-4 （高いTg S1000-2M、TU-872 SLK、TU-768、IT-180A等）、FR-4高いCTI>600V;Polyimide、ペット;金属の中心等。 |
| 最高のサイズ | 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm |
| 板輪郭の許容 | ±0.0059"（0.15mm） |
| PCBの厚さ | 0.0157" - 0.3937" （0.40mm--10.00mm） |
| 厚さの許容（T≥0.8mm） | ±8% |
| 厚さの許容（t<0.8mm） | ±10% |
| 絶縁材の層の厚さ | 0.00295" - 0.1969" （0.075mm--5.00mm） |
| 最低トラック | 0.003" （0.075mm） |
| 最低スペース | 0.003" （0.075mm） |
| 外の銅の厚さ | 35µm--350µm （1oz-10oz） |
| 内部の銅の厚さ | 17µm--350µm （0.5oz - 10oz） |
| ドリル孔（機械） | 0.0079" - 0.25" （0.2mm--6.35mm） |
| 終了する穴（機械） | 0.0039" - 0.248" （0.10mm--6.30mm） |
| DiameterTolerance （機械） | 0.00295" （0.075mm） |
| 登録（機械） | 0.00197" （0.05mm） |
| アスペクト レシオ | 12:1 |
| はんだのマスクのタイプ | LPI |
| Soldermask最低の橋 | 0.00315" （0.08mm） |
| Soldermaskの最低の整理 | 0.00197" （0.05mm） |
| 直径によるプラグ | 0.0098" - 0.0236" （0.25mm--0.60mm） |
| インピーダンス制御許容 | ±10% |
| 表面の終わり | HASL、HASL LF、ENIG、液浸の錫、液浸の銀、OSP、金指、純粋な金によってめっきされる等。 |
