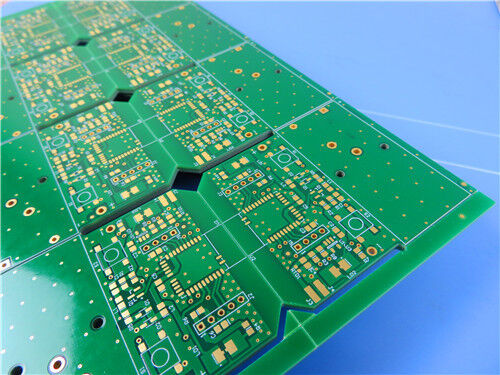

TU-872 SLK 高速PCB 高TG多層ボード

12層TU-872SLK 高速低損失PCBは高信頼性の多層回路ボードで,プリミアムTG200をベースに改造されたFR-4 高周波回路設計,高精度インピーダンスのマッチング,低レイテンシー信号伝送のシナリオに対応しています電気通信の電子システム低介電材料のスタッキング構造を採用し,安定した電気性能,最小の信号損失,高層数を持つ多層アプリケーションに適した高熱耐久性と機械耐久性.

このカスタム製の12層PCBは,プロの2重銅厚さの構造を備えています. 安定した高電流伝導と強力な信号伝達のために 1オンス外部の銅層,超細い線路路と高密度のレイアウトをサポートするために 5oz 内部の銅層完成板の厚さは1.68mmに達し,標準寸法は155mm × 79.5mm (プロセスエッジを含む1枚) です.それは高信頼性の浸透金表面仕上げを適用します.マット緑色の溶接マスクと透明な白いシルクスクリーンで結合し,酸化抵抗性を確保します,安定した溶接可能性,精密な部品マーク. すべての穴を通って,完全な樹脂詰め込みと電圧塗装の詰め込み構造を採用します.L3L5,L10,L12層で,このTU-872 SLK PCBは超低伝送損失と一貫したインピーダンスの精度で優れた信号の整合性を維持しています.

精密な多層阻害制御仕様

この12層の高速PCBは,鍵信号層の単端信号と差異信号の厳格なカスタマイズされたインピーダンスのマッチングをサポートします.正確な線幅と距離設計は信号反射を排除する超高速回路の整合性要件を完全に満たす,交差音声と波形歪み:

トップ層:90Ωインピーダンスの制御;100Ω差 (4.9mil/5.5mil);50Ω単端 (7mil)

層390Ωインパデンス制御;100Ω差 (4.5mil/4.7mil);50Ω単端 (6mil)

層5100Ωの差分 (5mil/6mil);50Ωの単端 (9mil)

層1085Ωのインペデンス制御 (8ミリライン幅)

層12100Ωの差分 (5mil/5mil);50Ωの単端 (7mil)

TU-872 SLKとは? 高速低損失改造FR-4材料

TU-872 SLKは,高速,低損失,高周波の多層PCB設計に合わせた,E-ガラス繊維を織った高性能改変エポキシFR-4ラミネートです.低ダイレクトレクトル常数 (Dk < 4.0) と極低の消散因数 (Df < 0.010) を保持し,高速信号の衰弱,遅延,波形歪みを最小限にするために,幅広い周波数範囲で安定したDk/Dfパフォーマンスを維持する.

TU-872SLKは 特殊なアリルネットワーク化合物により最適化され 低Z軸熱膨張,優れた耐湿性,化学的安定性とCAF耐性標準FR-4プロセスとリードフリーリフローに完全に互換性があり,高熱安定性と信頼性の高い透孔性能を持つ高層数PCB生産に適しています.高速および高周波の電子アプリケーションのための低コスト低損失基板として機能する.

12層TU-872 SLK 高速PCB仕様

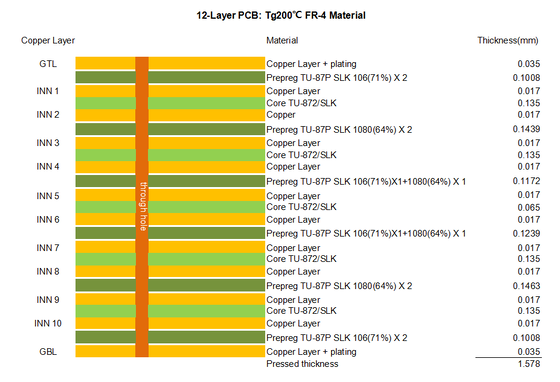

12層のTU-872 SLKPCBの積み重ね

TU-872 SLK 典型的な応用分野

ラジオ周波数システム:低遅延 RF 機器のための高周波信号受信・処理ボード

高性能コンピューティングとストレージ:サーバーメインストーブ,ラインカード,バックパネル,高速ストレージ回路モジュール

テレコム&ベースステーション ハードウェア:通信基地局の制御ボード,信号処理および送信ユニット

ネットワークルーティングデバイス:高速産業スイッチ,オフィスルーター,ブロードバンド端末機器

高速多層電子機器:高周波,高温,高湿度な作業環境のための高層数PCB
