| MOQ: | 1PCS |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

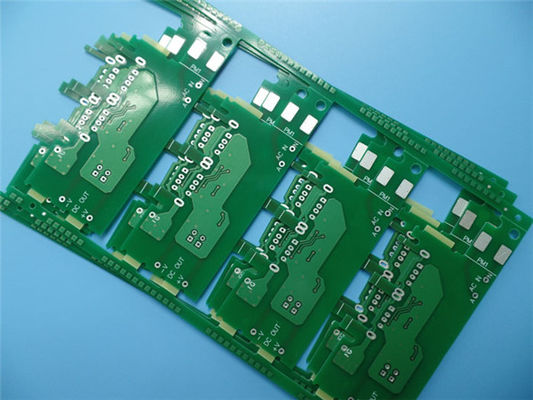

| PCBのサイズ | 120 x 79mm=4PCS |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つのlayes |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------17.8um （0.5oz） +PLATE |
| FR-4 0.8mm | |
| 銅-------17.8um （0.5oz） +PLATE | |
| 技術 | |
| 最低の跡およびスペース: | 4mil/4mil |
| 最低/最高の穴: | 0.5/3.8mm |
| 異なった穴の数: | 4 |
| ドリル孔の数: | 135 |
| 製粉されたスロットの数: | 1 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | FR-4、ITEQ IT-180A TG>170 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.0mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の銀、Ag>0.15µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micon最低。 |
| はんだのマスク色: | 緑、LP-4G G-05、Nanyaは供給した |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 白、S-380W、Taiyoは供給した。 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 、テント張りによって穴（PTH）を通ってめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
| 特性 | 厚さ<0> | Thickness≧0.50 mm | 単位 | テスト方法 | ||
| [0.0197] | [0.0197] | |||||
| 典型的な価値 | Spec | 典型的な価値 | Spec | メートル | IPC-TM-650 | |
| （英語） | 注意される（または） | |||||
| 強さ、最低の皮をむきなさい | N/mm | 2.4.8 | ||||
| A.控えめな銅ホイルおよび非常に控えめな銅ホイル-すべての銅の重量> 17mm [0.669ミル] | （lb/inch） | 2.4.8.2 | ||||
| B. Standardのプロフィールの銅ホイル | 0.88 （5.0） | 0.70 （4.00） | 0.88 （5.0） | 0.70 （4.00） | 2.4.8.3 | |
| 1. 熱圧力の後 | ||||||
| 2. 125°C [257 F] | ||||||
| 3. プロセス解決の後 | 1.23 （7.0） | 0.80 （4.57） | 1.40 （8.0） | 1.05 （6.00） | ||
| 1.05 （6.0） | 0.70 （4.00） | 1.23 （7.0） | 0.70 （4.00） | |||
| 1.05 （6.0） | 0.55 （3.14） | 1.23 （7.0） | 0.80 （4.57） | |||
| 最低容積抵抗 | MW cm | 2.5.17.1 | ||||
| A.C-96/35/90 | 3.0x1010 | 106 | -- | -- | ||
| B.湿気抵抗の後 | -- | -- | 3.0x1010 | 104 | ||
| C.高温E-24/125 | 5.0x1010 | 103 | 1.0x1010 | 103 | ||
| 最低表面の抵抗 | MW | 2.5.17.1 | ||||
| A.C-96/35/90 | 3.0x1010 | 104 | -- | -- | ||
| B.湿気抵抗の後 | -- | -- | 3.0x1010 | 104 | ||
| C.高温E-24/125 | 4.0x1010 | 103 | 4.0x1010 | 103 | ||
| 湿気の吸収、最高 | -- | -- | 0.12 | 0.8 | % | 2.6.2.1 |
| 絶縁破壊、最低 | -- | -- | 60 | 40 | kV | 2.5.6 |
| 誘電率（Dkの50%の樹脂の内容） | 5.4 | 5.4 | -- | |||
| （積層の及び薄板にされたPrepreg） | ||||||
| A. 1MHz | 4.4 | 4.4 | 2.5.5.9 | |||
| B. 1GHz | 4.4 | 4.4 | ||||
| C. 2GHz | 4.2 | 4.3 | 2.5.5.13 | |||
| D. 5GHz | 4.1 | 4.1 | ||||
| E. 10GHz | 4 | 4.1 | ||||
| 損失のタンジェント（Dfの50%の樹脂の内容） | 0.035 | 0.035 | -- | |||
| （積層の及び薄板にされたPrepreg） | ||||||
| A. 1MHz | 0.015 | 0.014 | 2.5.5.9 | |||
| B. 1GHz | 0.015 | 0.015 | ||||
| C. 2GHz | 0.015 | 0.015 | 2.5.5.13 | |||
| D. 5GHz | 0.016 | 0.016 | ||||
| E. 10GHz | 0.017 | 0.016 | ||||
| 最低Flexural強さ | N/mm2 | 2.4.4 | ||||
| A. Lengthの方向 | -- | -- | 500-530 | 415 | （lb/in2） | |
| -- | -- | （72,500-76,850） | -60,190 | |||
| B.幅方向 | -- | -- | 410-440 | 345 | ||
| -- | -- | （59,450-63,800） | -50,140 | |||
| 最低アーク抵抗 | 125 | 60 | 125 | 60 | s | 2.5.1 |
| 288°C [550.4F]の熱圧力10 s、最低 | 評価 | 2.4.13.1 | ||||
| A. Unetched | パス | パスの視覚資料 | パス | パスの視覚資料 | ||
| B. Etched | パス | パスの視覚資料 | パス | パスの視覚資料 | ||
| 最低電気強さ | 45 | 30 | -- | -- | kV/mm | 2.5.6.2 |
| （積層の及び薄板にされたPrepreg） | ||||||
| 燃焼性、 | V-0 | V-0 | V-0 | V-0 | 評価 | UL94 |
| （積層の及び薄板にされたPrepreg） | ||||||
| ガラス転移点（DSC） | 175 | 170の最低 | 175 | 170の最低 | ˚C | 2.4.25 |
| 分解の温度 | -- | -- | 345 | 340の最低 | ˚C | 2.4.24.6 |
| （5%の減量） | ||||||
| X/のＹ軸CTE （40℃への125℃） | -- | -- | 10--13 | -- | PPM/˚C | 2.4.24 |
| Z軸CTE | 2.4.24 | |||||
| A. Alpha 1 | -- | -- | 45 | 60最高 | PPM/˚C | |
| B. Alpha 2 | -- | -- | 210 | 300最高 | PPM/˚C | |
| C. 50から260の摂氏温度 | -- | -- | 2.7 | 3.0最高 | % | |
| 熱抵抗 | 2.4.24.1 | |||||
| A. T260 | -- | -- | >60 | 30の最低 | 分 | |
| B. T288 | -- | -- | >30 | 15の最低 | 分 | |
| CAFの抵抗 | -- | -- | パス | AABUS | パス/失敗 | 2.6.25 |
|
|
