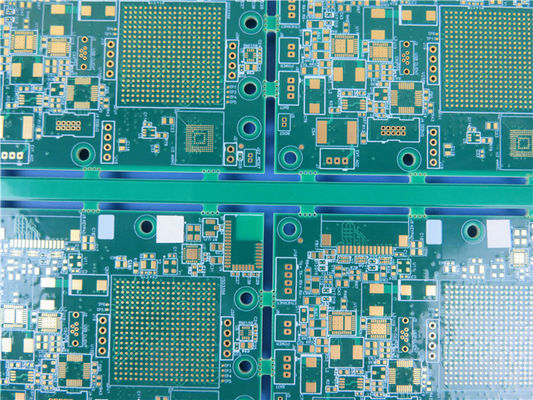

液浸の金との14層FR-4 Tg170℃で造られる高密度結合(HDI) PCBのサーキット ボード

液浸の金との14層FR-4 Tg170℃で造られる高密度結合(HDI) PCBのサーキット ボード

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-480.V1.0
基本材料:
FR-4
レイヤーカウント:
14 層
PCBの厚さ:
2mm±0.16
プリント基板のサイズ:
220mm×170mm=4個
はんだマスク:
シルクスクリーン:
銅重量:
内側0.5オンス,外側1オンス
表面仕上げ:
浸漬ゴールド
ハイライト:

多層Fr4 PCB板

,

1oz FR4 PCB板

,

1oz液浸の金PCB

製品説明


高密度相互接続(HDI)PCB回路基板は14層FR-4 Tg170浸漬金



1.1 概要

これは、コーデック機器用途向けのFR-4 Tg170基板上に構築された14層HDIプリント回路基板の一種です。厚さ2.0mmで、緑色のソルダーマスクに白いシルクスクリーン、パッドに浸漬金が施されています。PCBは2+N+2の高密度相互接続層を含み、異なる層にマイクロビアがスタックされています。ベース材料はITEQから供給され、1パネルあたり1枚のボードです。これらは、供給されたGerberデータを使用してIPC 6012 Class 2に従って製造されています。20枚のパネルごとに梱包して出荷されます。



1.2当社の利点

ISO9001、ISO14001、IATF16949、UL認証済み;

試作から量産までの能力;

16000㎡のワークショップ;

月間30000㎡の生産能力;

月間8000種類のPCB;

IPC Class 2 / IPC Class 3;

初回生産の合格率:>95%



1.3 用途HDI PCBの

オシロスコープ
ワイヤレスブースター
アクセスポイントWiFi
4G WiFi
GSMルーター
カードアクセスシステム
計測器



液浸の金との14層FR-4 Tg170℃で造られる高密度結合(HDI) PCBのサーキット ボード 0



1.4 パラメータとデータシート

層数 14層
基板タイプ 多層PCB
基板サイズ 220mm x 170mm=4PCS
基板厚さ 2.0 mm +/-0.16
基板材料 FR-4
基板材料サプライヤー ITEQ
基板材料のTg値 170℃

PTH Cu厚さ ≥20 um
内層Cu厚さ 18 um (0.5oz)
表面Cu厚さ 35 um (1oz)

ソルダーマスクの種類と型番 LPSM、PSR-2000GT600D
ソルダーマスクサプライヤー TAIYO
ソルダーマスクの色
ソルダーマスクの数 2
ソルダーマスクの厚さ 14 um

シルクスクリーンインクの種類 IJR-4000 MW300
シルクスクリーンのサプライヤー TAIYO
シルクスクリーンの色
シルクスクリーンの数 1

最小トレース(mil) 5.8 mil
最小ギャップ(mil) 6.2 mil

表面処理 浸漬金
RoHS対応 はい
反り 0.25%
耐熱衝撃試験 合格、288±5℃、10秒、3サイクル。剥離やブリスターなし。
はんだ付け性試験 合格、255±5℃、5秒 ウェットエリア 最小95%
機能 100% 電気試験合格
作業性 IPC-A-600H & IPC-6012C Class 2に準拠
ドリルテーブル(mm)
T1 0.300
T2 0.450
T3 0.580
T4 0.590
T5 0.690
T6 0.650
T7 1.000
T8 1.150
T9 1.200
T10 1.300
T11 1.400
T12 1.500
T13 1.600
T14 1.700
T15 2.050
T16 2.550
T17 3.000
T18 3.200
T19 3.450



液浸の金との14層FR-4 Tg170℃で造られる高密度結合(HDI) PCBのサーキット ボード 1



1.5異なるタイプのHDI PCB

高密度相互接続PCBを簡素化するために、以下のように3種類のHDI PCBを定義します。

1+N+1、PCBはHDIボードで1回のレーザードリルとプレスを含みます。

I+N+I (I≥2)、PCBは2回以上のレーザードリルとプレスを含み、異なる層にマイクロビアが千鳥状またはスタックされています。

任意の層HDI、ブラインドビアとベリードビアは、設計者の希望に応じて異なる層に自由に配置できます。



液浸の金との14層FR-4 Tg170℃で造られる高密度結合(HDI) PCBのサーキット ボード 2
