| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

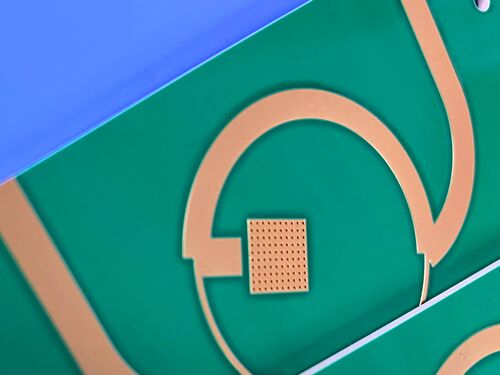

このPCBは高性能4層硬式印刷回路板 (PCB) で,ロジャーズ RT 硬式 6010.2LM高い電解常数を必要とする電子およびマイクロ波回路のアプリケーションのために設計された陶磁-PTFE複合マイクロ波ラミネートです.細かい次元制御PCBは回路のサイズを小さくし,繰り返しの性能を保証し,パッチアンテナや衛星通信システムなどのX帯および以下アプリケーションに適しています.
PCB 仕様
| ポイント | 仕様 |
| 基礎材料 | NT2電子機器 (PTFE) |
| 層数 | 4層 (盲目バイアスを含まない) |
| 板の寸法 | 86mm × 103mm 1枚,次元容積は+/- 0.15mm |
| 最小の痕跡/空間 | 5mmの幅と7mmの距離 |
| 穴の最小サイズ | 0.5mm |
| 完成板の厚さ | 2.8mm |
| 完成した銅重量 | 外層用には1オンス (1.4ミリに相当) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | ENIG (無電動ニッケル浸水金) |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | 適用されない |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | 適用されない |
| 品質管理 | 輸送前100%の電気試験 |
PCB スタックアップ
| 層 | 記述 | 厚さ |
| 1 | 銅層1 (外側) | 35 μm |
| - | ロジャース RT 硬化器 6010.2LM コア | 1.27 mm (50 mil) |
| 2 | 銅層2 | 35 μm |
| - | プレプレグ | 0.102mm |
| 3 | 銅層 3 | 35 μm |
| - | ロジャース RT 硬化器 6010.2LM コア | 1.27 mm (50 mil) |
| 4 | 銅層4 (外部) | 35 μm |
アートワーク,品質基準,利用可能性
PCBは,PCB製造のための業界標準フォーマットである Gerber RS-274-X フォーマットでアートワークが供給されています.
IPC-Class-2 品質基準に準拠しており,一貫した性能,信頼性の高い製造品質,業界要件の遵守を保証する世界的に認められた基準です.
さらに,このPCBは世界中で利用可能で,世界中の国際顧客やマイクロ波回路プロジェクトのニーズに対応しています.
NT2 材料
RT/duroid 6010LMマイクロ波ラミナットは,高い介電常量を必要とする電子およびマイクロ波回路アプリケーションのために特別に設計された陶器-PTFE複合材料である.NT1 電気自動車.2LMラミナットは,電路の大きさを大幅に削減できるように高変電圧定数 (Dk) を提供し,低損失特性を保持し,X帯またはそれ以下での操作に理想的です.さらに厳格なDkと厚さ制御により,高信頼性のマイクロ波アプリケーションに不可欠な繰り返しの回路性能が保証されます.
RT 6010.2LM材料の主要な特徴
| 主要 な 特徴 | 仕様 |
| 変電常数 (Dk) | 10.2 +/- 025 |
| 消耗因子 | 0.0023 10GHzで |
| 熱膨張係数 (CTE) | X軸: 24 ppm/°C; Y軸: 24 ppm/°C; Z軸: 47 ppm/°C (銅と一致) |
| 分解温度 (Td) | 500 °C (TGAで測定) |
| 熱伝導性 | 0.86 W/mk |
| 炎症性 | UL 94 V0 規格 |
| 銅製のフィルム | 標準型および逆処理された電極堆積銅製フィルムで覆い |
RT 硬化剤 6010.2LM 材料の利点
- 高変圧電圧常数は,コンパクトな電子システムにおける空間利用を最適化する回路の大きさを大幅に減らすことができます.
- 低損失特性により,X帯以下でも動作するのに最適で,最小限の信号衰弱と高い信号完整性を保証します.
- 厳格なDkと厚さ制御は,高信頼性のマイクロ波アプリケーションにとって不可欠な繰り返しの回路性能を保証します.
- 低水分吸収により,様々な環境条件下で長期的信頼性と安定性が向上します.
- 多層板に信頼性の高い塗装された透孔を可能にし,堅牢なインターレイヤー接続性と機械的な耐久性を保証します.
典型的な用途
このPCBは,高いDk,低損失,繰り返しの性能を活用して,次のマイクロ波および高い信頼性のアプリケーションのために特別に設計されています.
- アンテナをパッチ
- 衛星通信システム
- パワーアンプ
- 航空機衝突防止システム
- 地面レーダー警告システム
結論
この4層の硬いPCBは ロジャーズ RT duroid 6010.2LMセラミック-PTFE複合マイクロ波ラミネートを使用して製造されています安定した構造の信頼性高信頼性のマイクロ波アプリケーションにとって重要です.
RT duroid 6010.2LMの固有の利点は,回路の小型化のための高い介電常数 (Dk),X帯および以下での低損失,狭い次元およびDk制御を含む.このPCBはマイクロ波と航空宇宙関連アプリケーションのための高性能ソリューションとして位置付けられています.
|
|
