100オームのインピーダンスの24の層FR4 PCB板高温

100オームのインピーダンスの24の層FR4 PCB板高温

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-483.V1.0
基材:
FR-4
層の計算:
24の層
PCBの厚さ:
3.7mm ±0.10%
PCBのサイズ:
400 x 212mm=1PCS
はんだのマスク:
シルクスクリーン:
白い
銅の重量:
1oZ
表面の終わり:
液浸の金
ハイライト:

24枚の層FR4 PCB板

,

100オームのインピーダンスFR4 PCB板

,

FR4高温PCB

製品説明

産業用50オーム/100オームインピーダンスの高温FR-4上に構築された多層PCB 24層プリント回路基板 コントロール

概要
これは、24 層銅トラックを備えた産業用制御アプリケーション向けに、Tg 170°C の FR-4 基板上に構築された高多層 PCB の一種です。厚さは 3.7 mm で、緑色のソルダー マスク (太陽) に白いシルクスクリーン (太陽)、パッドに浸漬金が施されています。これも、シングルエンド インピーダンスが 50 オーム、差動インピーダンスが 100 オームのインピーダンス制御 PCB です。ベース材料はシングルアップ PCB を供給する ITEQ からのものです。これらは、提供されたガーバー データを使用して、IPC 6012 クラス 2 に従って製造されています。出荷用に 10 枚のパネルごとに梱包されます。

特徴と利点
優れた熱信頼性と耐CAF性により、産業用途や自動車用途に長期信頼性を提供します。
長期保存(真空パックで1年以上保存可能)
信号線はグランドに対して一定の低インピーダンスを形成します。
微細断面および熱応力試験
16000平方メートルの作業場
少量注文承ります
ISO9001、ISO14001、IATF16949、UL認定

そのアプリケーションは次の場所にあります。t送信者、GSMモデム3G WiFiルーター、pハセシフター、e埋め込みコントローラー、hアードドライブ。

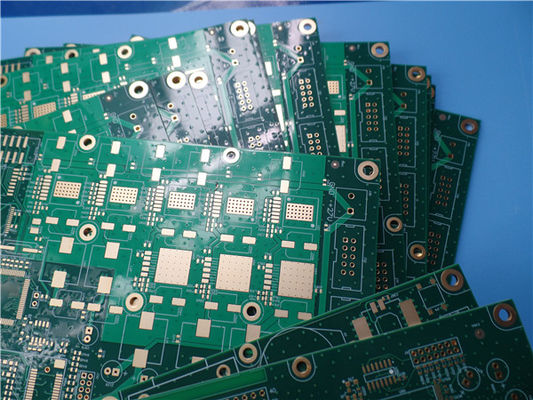

100オームのインピーダンスの24の層FR4 PCB板高温 0

プリント基板の能力 2020
パラメータ 価値
レイヤー数 1-32
基板材料 FR-4 (高 Tg 170、高 CTI>600V を含む);アルミニウムベース。銅ベース。ロジャース RO4350B、RO4003C、RO3003、RO3006、RO3010、RO3210 など。Rogers RT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010 など。タコニック TLX-8、TLY-5、RF-35TC、TLF-35 など。アーロンAD450、AD600など。PTFE F4B DK2.2、DK2.65 など;ポリイミドとPET。
最大サイズ フライングテスト:900*600mm、フィクスチャテスト460*380mm、テストなし1100*600mm
基板外形公差 ±0.0059インチ(0.15mm)
プリント基板の厚さ 0.0157インチ - 0.3937インチ (0.40mm~10.00mm)
厚さ公差(T≧0.8mm) ±8%
厚さ許容差(t<0.8mm) ±10%
絶縁層の厚さ 0.00295インチ - 0.1969インチ (0.075mm~5.00mm)
ミニマムトラック 0.003インチ (0.075mm)
最小スペース 0.003インチ (0.075mm)
外側の銅の厚さ 35μm~420μm (1オンス~12オンス)
内側の銅の厚さ 17μm~420μm (0.5オンス~12オンス)
ドリル穴(機械式) 0.0059インチ - 0.25インチ (0.15mm~6.35mm)
仕上げ穴(機械式) 0.0039インチ-0.248インチ (0.10mm--6.30mm)
直径公差(機械的) 0.00295インチ (0.075mm)
登録(機械式) 0.00197インチ (0.05mm)
アスペクト比 12:1
ソルダーマスクの種類 LPI
最小ソルダーマスクブリッジ 0.00315インチ (0.08mm)
ソルダーマスクの最小クリアランス 0.00197インチ (0.05mm)
プラグビア径 0.0098インチ - 0.0236インチ (0.25mm~0.60mm)
インピーダンス制御許容差 ±10%
表面仕上げ HASL、HASL LF、ENIG、Imm 錫、Imm Ag、OSP、ゴールドフィンガー


100オームのインピーダンスの24の層FR4 PCB板高温 1

パラメータとデータシート
プリント基板のサイズ 400×212mm=1個
ボードの種類 多層プリント基板
レイヤー数 24層
表面実装部品 はい
スルーホール部品 はい
レイヤーのスタックアップ 上層 0.018mm+メッキ層 1
プリプレグ 0.1016mm
面 1 --- 0.035mm レイヤー 2
コア FR4 0.1016mm
グラウンド 1 --- 0.035mm レイヤー 3
プリプレグ 0.127mm
シグナル1 -​​-- 0.018mm
コア FR4 0.1524mm
面 2 --- 0.035mm
プリプレグ 0.1016mm
グラウンド2 --- 0.035mm
コア FR4 0.127mm
シグナル2 --- 0.018mm
プリプレグ 0.1524mm
面 3 --- 0.035mm
コア FR4 0.1016mm
平面、地面 7 --- 0.035mm
プリプレグ 0.127mm
シグナル3 --- 0.018mm
コア FR-4 0.1524mm
グラウンド3 --- 0.035mm
プリプレグ 0.127mm
シグナル4 --- 0.018mm
コア FR4 0.1524mm
面 4 --- 0.035mm
プリプレグ 0.1016mm
グラウンド4 --- 0.035mm
コア FR4 0.1016mm
シグナル5 --- 0.018mm
プリプレグ 0.1524mm
シグナル6 --- 0.018mm
コア FR4 0.1016mm
面 5 --- 0.035mm
プリプレグ 0.1016mm
グラウンド5 --- 0.035mm
コア FR4 0.1524mm
シグナル7 --- 0.018mm
プリプレグ 0.127mm
面6 --- 0.035mm
コア FR4 0.1524mm
シグナル8 --- 0.018mm
プリプレグ 0.127mm
パワー、ラウンド 8 --- 0.035mm レイヤー 22
コア FR4 0.1016mm
グラウンド 6 --- 0.035mm レイヤー 23
プリプレグ 0.1016mm
最下層 --- 0.018mm + メッキ層 24
テクノロジー
最小のトレースとスペース: 5ミル / 5ミル
最小/最大穴: 0.36/3.2mm
異なる穴の数: 9
ドリル穴の数: 9117
加工されたスロットの数: 0
内部カットアウトの数: 0
インピーダンス制御: はい、8 銅層のすべての信号層、5 ミル トラックのシングルエンドでは 50 OHM のインピーダンス制御、5 ミル / 8 ミルの差動ルートでは 100 OHM のインピーダンス制御
ゴールドフィンガーの数: 0
基板材質
ガラスエポキシ: FR-4 Tg170℃、er<5.4.IT-180、ITEQ供給
最終フォイル外部: 1オンス
最終フォイル内部: 1オンス
PCB の最終的な高さ: 3.7mm±0.10%
メッキとコーティング
表面仕上げ 浸漬金 (29.1% ) 0.05µm、3µm ニッケル
はんだマスクの適用先: 上部と下部、最小 12 ミクロン
はんだマスクの色: 緑、PSR-2000 KX700G、太陽供給。
はんだマスクのタイプ: LPSM
輪郭/切断 ルーティング
マーキング
コンポーネントの凡例の側面 上と下。
コンポーネントの凡例の色 ホワイト、S-380W、太陽提供。
メーカー名またはロゴ: ボード上に導体と脚付きのフリーエリアがマークされています
経由 BGA でのビアホール充填が必要です。
可燃性評価 UL 94-V0 承認 MIN.
寸法許容差
外形寸法: 0.0059"
基板メッキ: 0.0029"
ドリル許容差: 0.002"
テスト 出荷前に100%電気テスト
提供されるアートワークの種類 電子メール ファイル、ガーバー RS-274-X、PCBDOC など
サービスエリア 世界中で、世界的に。
