| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
高CTI600VPCB2.0mm FR-4 で HASL と Countersunk Holes を搭載した
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
一般紹介

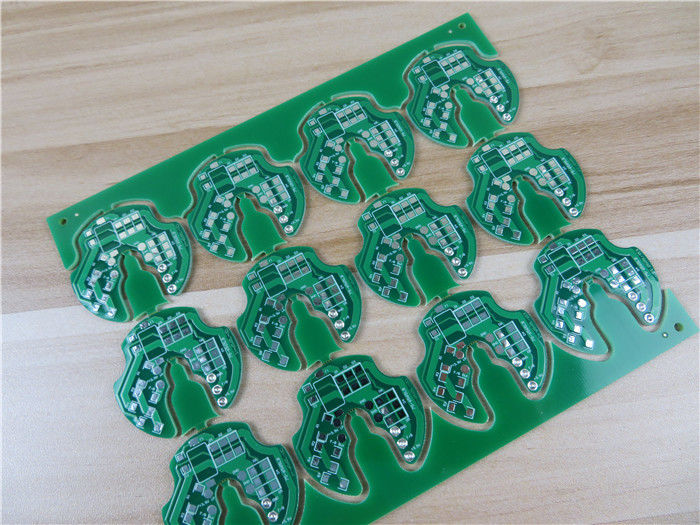

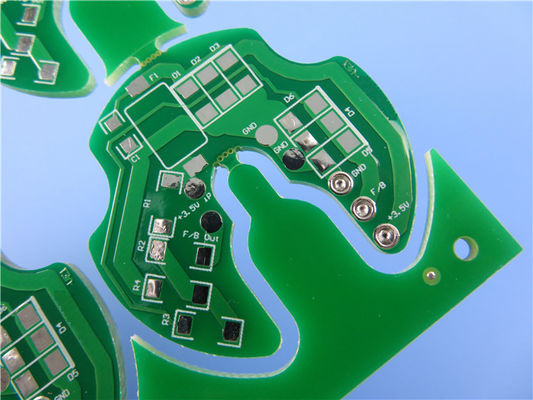

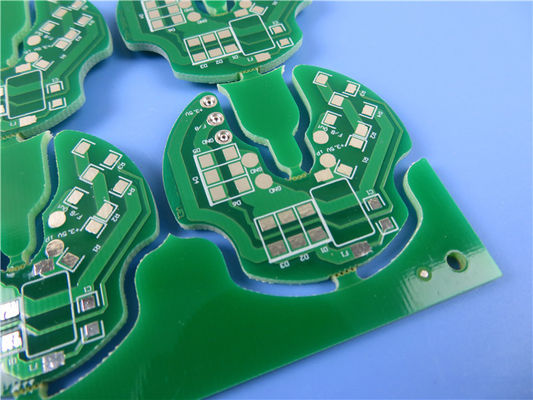

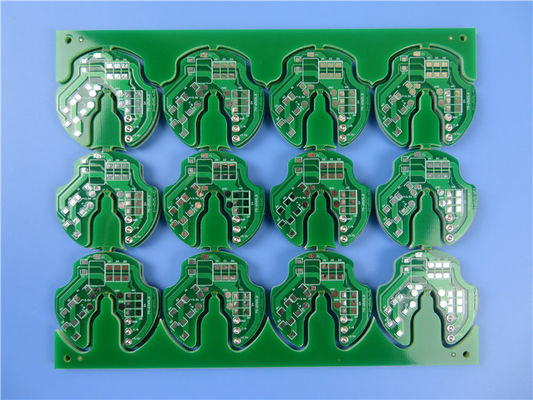

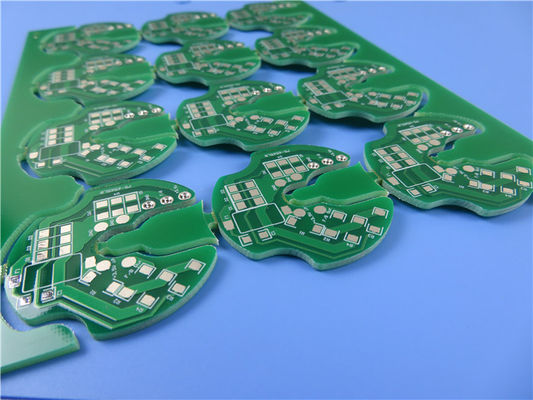

これは,CTI 600VでFR-4基板に構築された単面回路ボードの一種である. シンプルなトラック,緑色溶接マスク,白いシークリーンを持つ2.0mm厚のPCBである.パッドの表面の仕上げは,熱気平準化です線路に3つの反沈穴が並べられています パネルには12つの個別ボードがあります
PCB 仕様
| ポイント | 記述 | 価値 |
| 1. ラミネート | 材料の種類 | FR-4 CTI 600V |
| Tg | 135°C | |
| 供給者 | KB | |
| 厚さ | 1.9-2.0mm | |
| 2敷き布団厚さ | 穴の壁 | / |
| 外部銅 | 41.09μm | |
| 内部の銅 | / | |
| 3兵士のマスク | 材料の種類 | TAIYO/PSR-2000GT600D |
| 色 | 緑色 | |
| 硬さ (鉛筆試験) | 5H | |
| S/M 厚さ | 20.11μm | |
| 場所 | 両側から | |
| 4部品マーク | 材料の種類 | IJR-4000 MW300 |
| 色 | ホワイト | |
| 場所 | C/S | |
| 6. 識別 | ULマーク | はい |
| 日付コード | 2121 | |
| 位置をマークする | 溶接側 | |
| 7表面仕上げ | 方法 | HASL 鉛のない |
| ステン厚さ | 6.57μm | |
| 8規範性 | RoHS | わかった |
| REACHについて | わかった | |
| 9リングリング | 線幅 (ミリ) | 4.8ミリ |
| ミニ スペース (ミリ) | 5.2ミリ | |
| 12機能 | 電気試験 | 100%合格 |
| 13外見 | IPCクラスレベル | IPC-A-600J&6012Dクラス2 |
| 視覚検査 | IPC-A-600J&6012Dクラス2 | |
| ワープとトウィスト | 0.21% | |
| 14信頼性テスト | テープテスト | 皮を剥がさない |
| 溶媒試験 | 皮を剥がさない | |
| 溶接性試験 | 265 ±5°C | |
| 熱圧試験 | 288 ±5°C | |
| イオン汚染試験 | 0.56μg/cm2 |
申請
PDP,LCD,テレビ
冷蔵庫
電源供給
洗濯機
比較追跡指数とは (CTI) はい
CTIは,家庭用電器や他の高電圧 (110V,220V) 電機に広く使用されている銅塗装ラミネートを指す品質項目です.これは,PCBが作業環境で汚染されている模擬状態です.液晶PCB表面の軌道の隙間に漏れやショートサーキットを発生させ,熱の放出と炭化が伴います.
実験の方法は,0.1%のアモニウム塩化物溶液の連続50滴をPCB表面の2つの点の間に落として,試験を行うために高電圧交流電流を入れます.1Aの電流を生成するために 300Vを試す. 表面には塩化アモニウム溶液があります.溶液はゆっくりと蒸発します2度目のドロップがオンで,50ドロップまで,PCBが漏れているか確認します.PCBが0.1Aのスリップが0.5秒を超えると,失敗と判断されます.
CTIの品質は,外部に施された電圧値を指し,障害なしで50滴です. 上記300Vを超えると,電圧を400Vに上昇することができます.500V または 600V 障害前の高値までこれはラミナイト CTI のデータです
高電圧,汚れ,湿度の厳しい環境で動作する高CTIPCB (高CTI600VFR-4とアルミニウム支持材料) を提供しています
IEC 112規格には次の3つの度があります.
| 比較追跡指数 (ボルト) | クラス |
| 600 <= CTI | 私は |
| 400 <= CTI < 600 | II について |
| 175 <= CTI < 400 | 第3回 |
| 100 <= CTI < 175 | 第3B条 |
IECの基準によると,CTIグレードの基板が小さいほど,追跡に対する抵抗性がより高い.通常のFR-4は175-225Vの範囲です.
CTI 600V の FR-4 のデータシート
| 試験用物件 | 試験方法 | 試験条件 | ユニット | 典型的な価値 |
| Tg | IPC-TM-650 2 試行錯誤した4.25D | DSC | °C | 135 |
| Td | IPC-TM-650 2 試行錯誤した4.24.6 | TGA (5% W.L) | °C | 310 |
| T288 | IPC-TM-650 2 試行錯誤した4.24.1 | TMA | ミニ | 2 |
| T260 | IPC-TM-650 2 試行錯誤した4.24.1 | TMA | ミニ | 15 |
| 熱ストレス | IPC-TM-650 2 試行錯誤した4.13.1 | 288°C"ソルダーダイプ" | s | >100 |
| IPC-TM-650 2 試行錯誤した4.24 | Tg 前 | ppm/°C | 55 | |
| CTE (Z軸) | IPC-TM-650 2 試行錯誤した4.24 | Tg の後に | ppm/°C | 308 |
| IPC-TM-650 2 試行錯誤した4.24 | 50〜260°C | % | 4.5 | |
| 容量 (1GHz) | IPC-TM-650 2 試行錯誤した5.5.9 | C-24/23/50 | - | 4.5 |
| 負荷タンジェント (1GHZ) | IPC-TM-650 2 試行錯誤した5.5.9 | C-24/23/50 | - | 0.017 |
| 容積抵抗性 | IPC-TM-650 2 試行錯誤した5.17.1 | C-96/35/90 について | MΩ-cm | 5.0×108 |
| 表面抵抗性 | IPC-TM-650 2 試行錯誤した5.17.1 | C-96/35/90 について | MΩ | 5.0×107 |
| 弧抵抗 | IPC-TM-650 2 試行錯誤した5.1 | D-48/50+D-0.5/23 | s | 126 |
| ダイレクトリック分解 | IPC-TM-650 2 試行錯誤した5.6 | D-48/50+D-0.5/23 | kV | >45 |
| 皮の強度 (1オンス) | IPC-TM-650 2 試行錯誤した4.8 | 288°C/10s | N/mm [lb/in] | 1.8 [10.28] |
| 折りたたみ強度 (LW/CW) | IPC-TM-650 2 試行錯誤した4.4 | A について | MPa | 550/450 |
| 水吸収 | IPC-TM-650 2 試行錯誤した6.2.1 | D-24/23 | % | 0.1 |
| 炎症性 | UL94 | C-48/23/50 について | 格付け | V-0 |
| CTI | IEC60112 | A について | 格付け | PLC 0 (>600V) |
ビチェン PCB 能力 (FR-4) 2022
| パラメータ | 価値 |
| 層数 | 1から32 |
| 基板材料 | FR-4を含むTg135°C, Tg150°C高Tg 170°C高CTI>600Vなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~420μm (1oz~12oz) |
| 内部の銅厚さ | 17μm~420μm (0.5オンス~12オンス) |
| 穴を掘る (機械) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,Imm ティン,Imm Ag,OSP,ゴールドフィンガー |
|
|
