TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt

大画像 :  TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-509.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
材料: TU-883 層の計算: 20の層
PCBの厚さ: 3.0mm はんだのマスク:
シルクスクリーン: 白い 表面の終わり: 液浸の金
ハイライト:

多層インピーダンス管理されたPCB

,

3.0mmのインピーダンスはPCBを制御した

,

インピーダンスによって制御されるPCB 20の層の



TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



短い導入

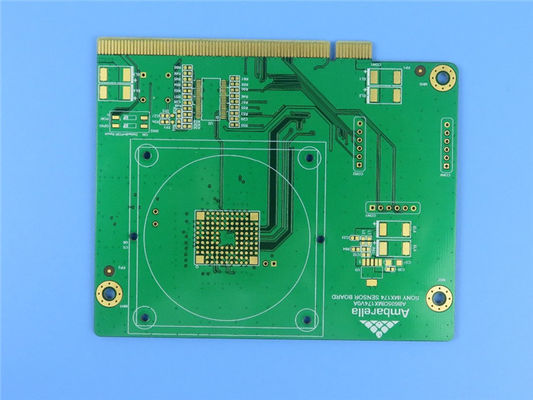

これは多層PCBが20の銅の層(20層PCB)のTUCのTU-883の中心で造ったタイプの低損失の高性能である。それはまたタイプのHDIのサーキット ボードである(N+1+N) 0.1mmレーザーのドリルと。これはまたタイプのインピーダンス管理されたPCB、90オームであり、50オームは10%の許容の各信号の層で制御される。銅ホイルは1つのozであり、半分ozは層の間で互い違いに使用した。全PCBはパッド、緑のはんだのマスクおよび白いシルクスクリーンの液浸の金と、厚い3.0mmである。



適用

無線周波数

バックプレーン、高性能コンピューティング

ライン・カード、貯蔵

サーバー、電気通信、基地局、オフィスのルーター



TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した 0



詳細仕様

項目 記述 実際 結果
1. 積層物 物質的なタイプ TU-883 ACC
Tg 170℃ ACC
製造者 TUC ACC
厚さ 2.8-3.1mm ACC
2.Plating厚さ 穴の壁 26.51µm ACC
外の銅 41.09µm ACC
内部の銅 15µm/31µm ACC
3.Solderマスク 物質的なタイプ TAIYO/PSR-2000GT600D ACC
ACC
剛性率(鉛筆テスト) 5H ACC
S/Mの厚さ 20.11µm ACC
位置 両側 ACC
4. 構成の印 物質的なタイプ IJR-4000 MW300 ACC
白い ACC
位置 C/S、S/S ACC
5. Peelableのはんだのマスク 物質的なタイプ /
厚さ /
位置 /
6. 同一証明 ULの印 肯定 ACC
日付コード 2921 ACC
印の位置 はんだの側面 ACC
7. 表面の終わり 方法 液浸の金 ACC
ニッケルの厚さ 4.06µm ACC
金の厚さ 0.056µm ACC
8. Normativeness RoHS 指導的な2015/863/EU ACC
範囲 指令1907年の/2006 ACC
9.Annularリング 最少線幅(ミル) 4.8mil ACC
Min. Spacing (ミル) 5.2mil ACC
10.V溝 角度 /
残りの厚さ /
11. 斜角が付くこと 角度 /
高さ /
12. 機能 電気テスト 100%のパス ACC
13. 出現 IPCのクラスのレベル IPC-A-600J &6012Dのクラス2 ACC
目視検差 IPC-A-600J &6012Dのクラス2 ACC
ゆがみおよびねじれ 0.21% ACC
14. 信頼度試験 テープ テスト 皮無し ACC
支払能力があるテスト 皮無し ACC
Solderabilityテスト 265 ±5℃ ACC
熱耐久度テスト 288 ±5℃ ACC
イオンの汚染テスト 0.56µg/c㎡ ACC



制御される旋回待避及びインピーダンス

TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した 1



HDIのvias

TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した 2



TU-883 90オームのインピーダンスの多層印刷配線基板(PCB) HDIの低損失の高温PCBは制御した 3
