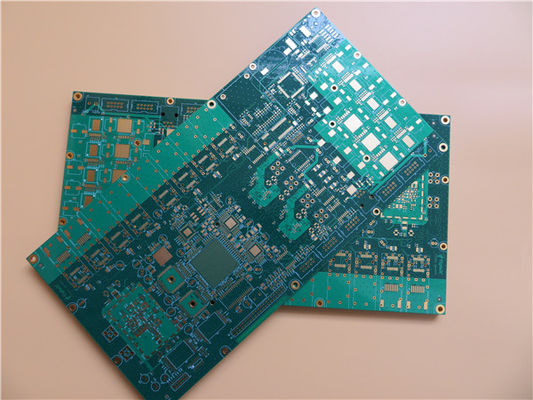

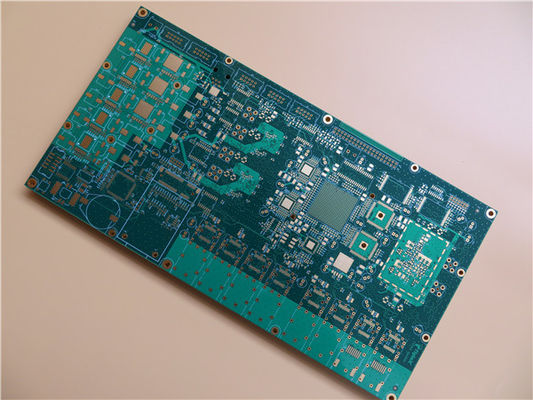

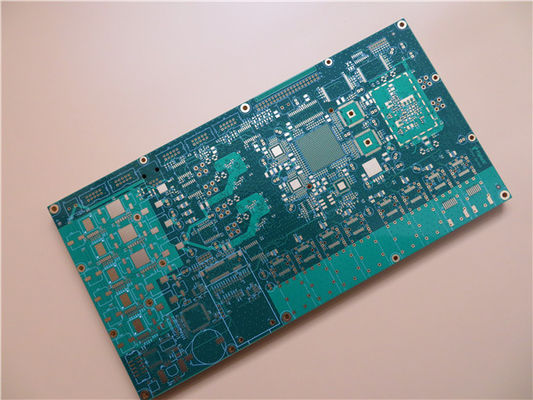

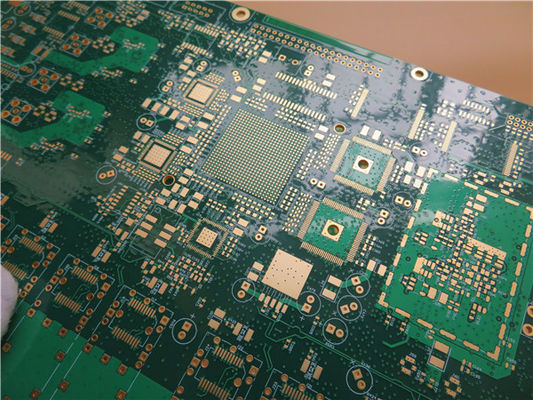

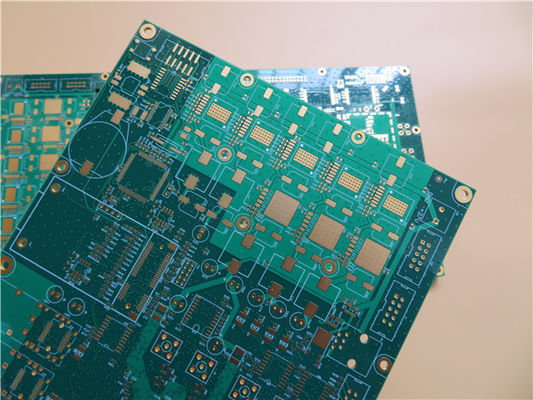

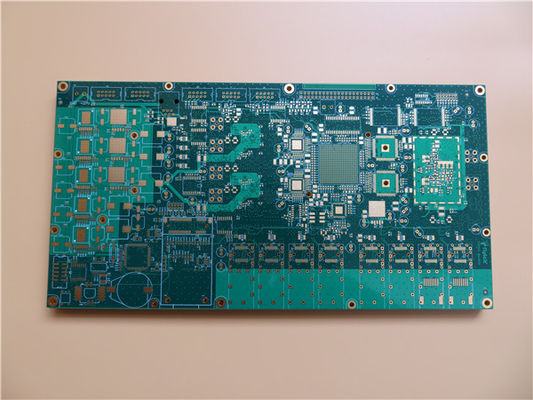

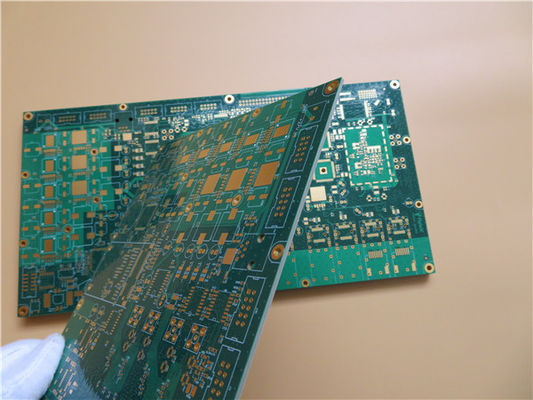

多層PCB 高Tg FR4 ENIG PLC制御パネルのための自動車印刷回路板

多層PCB 高Tg FR4 ENIG PLC制御パネルのための自動車印刷回路板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-482.V1.0
基礎材料:
FR-4
層数:
10層
PCBの厚さ:
2.0+/-10%MM
PCBのサイズ:
168.38 x 273.34mm=1アップ
溶接マスク:
緑色
シルクスクリーン:
ホワイト
銅の重量:
1オンス
表面塗装:
ENIG
ハイライト:

高いTGの自動車プリント基板

,

ENIGの自動車プリント基板

,

ENIG高いTG PCB

製品説明

多層PCB 10層 10層 品質回路板 PLC制御パネルのための高Tg FR-4に構築

1.1 一般的な説明
これはPLC制御の適用のために FR-4 Tg170基板に構築された10層印刷回路板です.緑色の溶接マスクに白いシルクスクリーンとパッドに浸水金の厚さ0mm基礎材料はシェンギから1本アップボードを供給しています. 供給されたゲルバーデータを使用してIPC6012クラス2で製造されています. 20枚のボードはそれぞれ出荷のために梱包されています.

1.2 特徴と利点
高Tg (DSCで175°C) と優れた熱信頼性を持つ工業標準材料.
コンポーネントの溶接中に優れた湿度があり 銅の腐食を防ぐことができます
エンジニアリングデザインは,生産前期に問題が生じることを防ぐ.
UL 認定および RoHS 準拠

1.3 適用
USB無線アダプタ
ワイヤレスルーターレビュー
梯子の論理
プログラム可能なコントローラ

多層PCB 高Tg FR4 ENIG PLC制御パネルのための自動車印刷回路板 0

1.4 パラメーターとデータシート
ポイント 記述 コンテクト
層数 10層PCB 10層板
板の種類 多層PCB 多層PCBボード
板の大きさ 168.38 x 273.34mm=1アップ 168.38 x 273.34mm=1アップ
ラミネート ラミネート型 FR4
供給者 シェンギ
Tg TG ¥ 170
完成した厚さ 2.0+/-10%MM
塗装厚さ PTH Cu の厚さ >20m
内層 Cu 厚さ 1/10 オズ
表面Cの厚さ 35mm
溶接マスク 材料の種類 LP-4G G-05
供給者 ナン・ヤ
緑色
単体/両面 両側から
S/M 厚さ >=10.0
3Mテープテスト 皮を剥がさない
伝説 材料の種類 S-380W
供給者 タイヨー
ホワイト
場所 両側から
3Mテープテスト 剥がさないで
サーキット トレース幅 (mm) 0.203+/-20%mm
距離 (mm) 0.203+/- 20%mm
識別 ULマーク 94V-0
会社のロゴ QM2
日付コード 1017
標識の位置 CS
表面処理 ENIG ニッケル 100m"
│ │ │
信頼性試験 熱ショック試験 288±5°C,10秒,3サイクル
溶接能力試験 245±5°C
機能 電気検査 233+/-5°C
スタンダード IPC-A 600Hクラス2,IPC_6012Cクラス2   100%
外見 視覚検査 100%
ワープとトースター <=0.75%
ほか V切りの厚さ 0.4±0.1mm
角度 30+/- 5
掘削台 (mm) 違う PTH/NPTH サイズ
1 Y 0.500*1.00+/-0075
2 Y 0.508+/-0075
3 Y 0.610+/-0075
4 N 0.700+/-0075
5 Y 0.711+/-0075
6 Y 0.914+/-0075
7 N 1.118+/-0075
8 N 1.219+/-0075
9 N 1.524+/-0.075
10 N 1.600+/-0075
11 Y 2.540+/-0075
12 Y 2.997+/-0075
13 N 3.500+/-0075

1.5 製造のための設計 (6)
シリアルナンバー 処置 ポイント 製造能力
大容量 (S<100m2) 中間体積 (S<10 m2) プロトタイプ (S<1m2)
80 特別許容量 飛行探査機の板厚さ試験 0.6-4.0mm
81 飛行探査機試験のパネルサイズ サイズ≤900X600mm,製造方法によって小サイズを補償できます.
82 装置試験方法のパネルサイズ サイズ≤460X380mm, 製造方法によって小サイズを補償できます
83 装置試験方法の板厚さ 0.4-6.0mm
84 プレス・フィット穴の許容量 ±2ミリ
85 NPTH の許容量 ±2ミリ
86 PCBの厚さの許容量 1.0mm≥PCB厚さ,許容度 ±0.1mm;1.0mm≤PCB厚さ,許容度 ±10%
87 反沈穴の深さの許容量 ±0.2mm
88 盲点穴の深さ許容量 ±0.2mm
89 輸送の最大サイズ サイズ≤1200X600mm ((両面,試験は必要ない)
90 サイズ≤1000X600mm (多層,試験は必要ない)
91 輸送の最小サイズ 10×10mm
92 HASL の PCB 厚さ 0.8-3.0mm ((0.5mm未満の穴はプラグまたはマスクテントで使用する必要があります)
93 HASL PCB サイズ サイズ≤600×460mm
94 PCBの厚さ 0.15~7.0mm
95 V槽の深さ 0.8-3.2mm
96 連続しないv溝の距離 ≥7mm
97 最大 钻孔径 サイズ≤6.5mm (6.5mm以上の穴にカウンターボアまたはルーターを使用します.最小許容度 ±0.1mm)
98 最大,カウンターシンク直径 サイズ≤6.5mm Countersinkは,カウンターボアドリルまたはルーターを使用することができます)
99 ベベルの距離 サイズ≥11mm サイズ≥5mm サイズ≥5mm
100 剥がれるマスクの厚さ 0.2-1.5mm ±0.15mm



多層PCB 高Tg FR4 ENIG PLC制御パネルのための自動車印刷回路板 1
