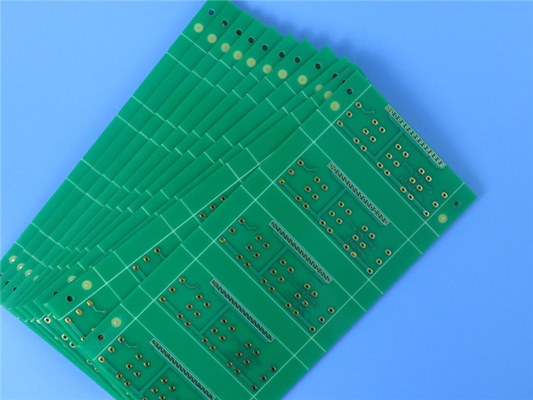

1オンス S1000-2M ブラインド経路とインペデンス制御の多層PCB

S1000-2M PCB は、現代のエレクトロニクスの厳しいニーズを満たすように設計された高品質で信頼性の高いプリント基板です。 S1000-2M PCB は、高度な材料特性、優れたスタック構成、優れた構造の詳細により、優れた性能、熱信頼性、機械加工性を保証します。

材料および電気的特性:
S1000-2M PCB は、高い Tg (ガラス転移温度) と低い CTE (熱膨張係数) の FR-4 材料を使用して構築されており、強化された性能と信頼性を提供します。この PCB は、1GHz での誘電率が 4.6、同周波数での誘電正接が 0.018 と低いため、効率的な信号伝送と最小限の信号損失を保証します。 Tg は 185℃ で高温下でも安定しており、Td (分解温度) は 355℃ であり、高い熱応力に耐えることができます。 Z 軸の CTE は、Tg 前では 41 ppm/°C、Tg 後では 208 ppm/°C であり、さまざまな温度にわたって寸法安定性と信頼性の高い性能を保証します。

信頼性を高める機能:
S1000-2M PCB には、その卓越した信頼性に貢献する多数の機能が搭載されています。抗 CAF (導電性陽極フィラメント) 機能により、動作中の PCB 内での導電パスの形成に対する耐性が保証されます。 PCB は鉛フリー互換性があり、環境規制に準拠し、業界基準を満たしています。優れた熱信頼性を備えた S1000-2M PCB は効率的に熱を放散し、コンポーネントを最適な温度範囲内に保ちます。また、この基板は優れたスルーホール信頼性と機械加工性を備えており、シームレスな組み立てと長期耐久性を実現します。

スタック構成と構造の詳細:

S1000-2M PCB は 4 層のリジッド スタックアップ構成を特徴としており、複雑な回路と効率的な信号ルーティングに十分なスペースを提供します。銅層の厚さは 35 μm で、堅牢な導電性と信号の完全性を保証します。 FR-4 コア S1000-2M の厚さは 0.2 mm で、PCB に頑丈なベースを提供します。厚さ 4.685 ミルのプリプレグ 2116 を使用することで、ボードの全体的な構造的完全性が向上します。

S1000-2M PCB の構造の詳細は、最適なパフォーマンスを実現するために細心の注意を払って設計されています。基板寸法が 255.1 mm x 130.8 mm であるため、コンポーネントに十分なスペースが提供され、正確な実装が可能になります。 PCB は 4/6 ミルの最小トレース/スペースをサポートし、複雑な回路設計を可能にします。最小穴サイズ 0.3 mm により、正確な穴あけとコンポーネントの配置が可能になります。 L1-L2 ブラインド ビアにより、配線の柔軟性がさらに高まります。 S1000-2M PCB は、完成基板厚が 1.0 mm、外層の完成銅重量が 1 オンス (1.4 ミル) で、耐久性とパフォーマンスの完璧なバランスを実現しています。

最適な導電率と腐食に対する保護を確保するために、PCB は 20 μm のビアメッキ厚と浸漬金表面仕上げを備えています。上部のシルクスクリーンは鮮明な白色で、コンポーネントの識別性と可読性が向上します。

信頼性と品質保証:
S1000-2M PCB は厳格なテストを受け、IPC-Class-2 品質基準に準拠しており、高品質で信頼性の高いパフォーマンスを保証します。出荷前に、各 PCB は 100% 電気テストを受けて、その機能と仕様への準拠を検証します。

アプリケーションとグローバルな可用性:
S1000-2M PCB は、コンピュータ、通信、自動車エレクトロニクスなどの幅広いアプリケーションに適しています。その設計は、高多層 PCB 要件に特に適しています。この PCB は世界中で入手可能であるため、簡単にアクセスでき、さまざまなプロジェクトや業界に統合できます。

結論：
S1000-2M PCB は、高度な材料特性、優れたスタックアップ構成、信頼性の高い構造の詳細を組み合わせた高性能ソリューションです。 S1000-2M PCB は、優れた電気特性、耐 CAF 機能、熱信頼性、スルーホール信頼性、機械加工性を備えており、優れた性能と長期信頼性を必要とするアプリケーションに最適です。
