| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |
| レイヤー数 | 6 |

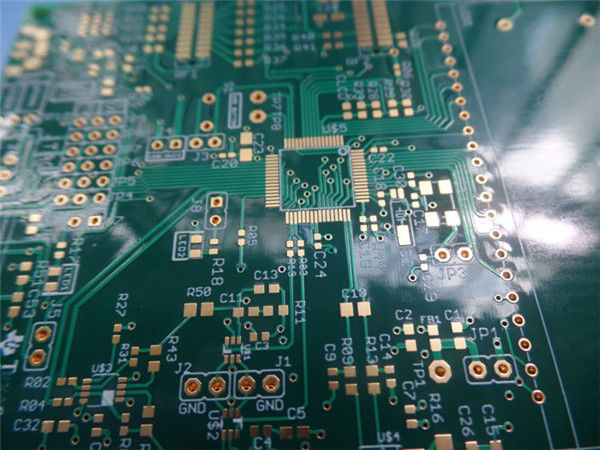

| ボードの種類 | 多層PCB |
| 基板サイズ | 54.99×87.50mm=1UP |
| 板厚 | 1.6mm +/-0.16 |
| 基板材質 | FR-4 |
| 基板材料サプライヤー | ITEQ |
| 基板材質のTg値 | 170℃ |
| PTH 銅の厚さ | ≥20 um (穴壁の詳細を参照) |
| 内部層の Cu の厚さ | 35μm (1オンス) |
| 表面銅の厚さ | 35μm (1オンス) |
| ソルダーマスクの種類と型番 | LPSM、PSR-2000GT600D |
| はんだマスクのサプライヤー | タイヨー |
| はんだマスクの色 | 緑 |
| ソルダーマスクの数 | 2 |
| ソルダーマスクの厚さ | 13um |
| シルクスクリーンインクの種類 | タイヨー IJR-4000 MW300 |
| シルクスクリーンのサプライヤー | タイヨー |
| シルクスクリーンの色 | 白 |
| シルクスクリーン枚数 | 1 |
| 最小トレース (ミル) | 700万 |
| 最小ギャップ(mil) | 490万 |
| 表面仕上げ | イマージョンゴールド |
| RoHS 必須 | はい |
| 反り | 0.25% |
| ドリルテーブル(mm) | |
| T1 | 1.000 |
| T2 | 3.175 |
| 熱衝撃試験 | パス、288±5℃、10秒、3サイクル。層間剥離、膨れはありません。 |
| はんだ付け性試験 | 合格、255±5℃、5秒 濡れ面積最小95% |
| 関数 | 電気試験に100%合格 |
| 仕上がり | IPC-A-600HおよびIPC-6012Cクラス2に準拠 |
| ドリルテーブル(mm) | T1: 0.600 |
| T2: 0.700 | |
| T3:0.800 | |
| T4: 1.000 | |
| T5: 1.100 | |
| T6: 1.250 | |
| T7: 1.850 | |
| T8: 4.000 | |
| T9: 4.325 | |
| シリアルNO. | 手順 | アイテム | 製造能力 | ||
| 大容量 (S<100 m²) | 中容量（S<10m²） | 試作品(S<1m²) | |||
| 1 | 内層 (18um、35um、70um などは仕上げ銅です。言及されていない場合、仕上げ銅は 1oz がデフォルト値です) | 層の最小分離 | 0.1mm | 0.1mm | 0.06mm |
| 2 | 最小トラックと間隔 | 5/5ミル(18μm) | 4/4ミル(18um) | 3/3.5ミル(18um) | |
| 3 | 5/5ミル(35μm) | 4/4ミル(35um) | 3/4ミル(35um) | ||
| 4 | 7/9ミル(70μm) | 6/8ミル(70μm) | 6/7ミル(70μm) | ||
| 5 | 9/11ミル(105um) | 8/10ミル(105um) | 8/9ミル(105um) | ||
| 6 | 13/13ミル(140um) | 12/12ミル(140um) | 12/11ミル(140um) | ||
| 7 | ドリルから導体までの最小距離 | 4層10ミル、6層10ミル、8-12層12ミル | 4層8ミル、6層8ミル、8-12層10ミル、14-20層14ミル、22-32層18ミル | 4層6ミル、6層6ミル、8-14層8ミル、16-22層12ミル、24-32層14ミル | |
| 8 | 内層の環状リングの最小幅 | 4層10mil(35um)、≧6層14mil(35um) | 4層8mil(35um)、≧6層12mil(35um) | 4層6mil(35um)、≧6層10mil(35um) | |
| 9 | 内層絶縁リング幅(最小) | 10ミル（35μm） | 8ミル（35μm） | 6ミル（35μm） | |
| 10 | 最小ビアパッド直径 | 20ミル（35μm） | 16ミル（35μm） | 16ミル（35μm） | |
| 11 | 分。基板端から導体までの距離(銅露出なし)(内層) | 14ミル(35μm) | 12ミル(35μm)) | 8ミル(35μm) | |
| 12 | 最大銅重量（内層と外層） | 3オンス(105μm) | 4オンス (140μm) | 6オンス(210μm) | |
| 13 | 両面に異なる銅箔を使用したコア | / | 18/35、35/70μm | 18/35、35/70μm | |
|
|
