1オンス RF PCB単層印刷回路板とHASL鉛フリー

1オンス RF PCB単層印刷回路板とHASL鉛フリー

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-487.V1.0
基礎材料:
FR-4
層数:
1つの層
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
62 x 41.6mm=1PCS
溶接マスク:
光沢の緑
銅の重量:
1オンス
表面塗装:
無鉛熱気のはんだ付けする水平になること(HASL)
ハイライト:

HASLの単層のプリント基板

,

1oz単層のプリント基板

,

1oz単一の味方されたPCB板

製品説明

スイッチのために無鉛HASLの単層のプリント基板単一の味方されたFR-4 PCB

1.1概説
これはタイプのスイッチの適用のためのTg 130°CのFR-4基質で造られる単層のプリント基板である。それは緑のはんだのマスク(Taiyo)のシルクスクリーンおよびパッドのHASLなしに1.6 mm厚い。基材はパネルごとのPCBの上の1つを供給する台湾ITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

1.2特徴および利点
部品のはんだ付けすることおよびそれの間の優秀なwettingは銅の腐食を避けることができる。
右の製造の指示(MI)
新しいユーザーのために送られる自由なステンシル シム

1.3適用
電動機
WiFiの屋外のアンテナ
波形発電機
隔離されたDC DCのコンバーター
物理的なアクセス管理 システム

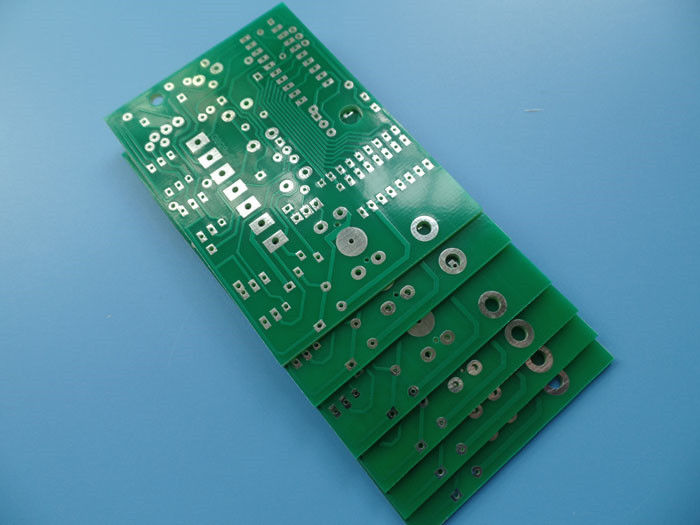

1オンス RF PCB単層印刷回路板とHASL鉛フリー 0

1.4変数およびデータ用紙
PCBのサイズ 62 x 41.6mm=1PCS
板タイプ 単一の味方されたPCB
層の数 1つの層
表面の台紙の部品 いいえ
穴の部品を通して 肯定
層の旋回待避 銅-------35um (1oz)最上層
FR-4 1.5 mm
技術
最低の跡およびスペース: 8mil/9mil
最低/最高の穴: 0.5/7.1mm
異なった穴の数: 5
ドリル孔の数: 47
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
ガラス エポキシ: FR-4 1.5mm、Tg>130℃
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 最下、12micron最低
はんだのマスク色: 光沢の緑、Taiyo PSR-2000GT600D
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 シルクスクリーンは要求しなかった
構成の伝説の色 シルクスクリーンは要求しなかった
製造業者の名前かロゴ: 特別な条件無し
を経て 穴(NPTH)を通って非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

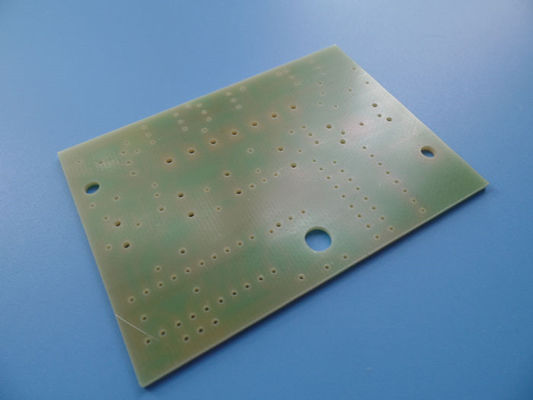

1オンス RF PCB単層印刷回路板とHASL鉛フリー 1

1.5私達の運転のサーキット ボードの機能2020年
1. 盲目のviasは、vias N+8+Nを埋めた
2. 適用範囲が広いプリント回路
3. 重い銅板10oz
4. IPCのクラス2のIPCのクラス3
5. 無鉛PCB (迎合的なRoHS)
6. 32への多層PCBs
7. 金属の中心PCB (MCPCB)
8. RoHS迎合的なPCBの製造業者
9. 堅い屈曲PCB
10. RF PCB/高周波PCB
11. によ穴、BGAの金指、端のドーム
12. を経てパッド、満たされたvias
