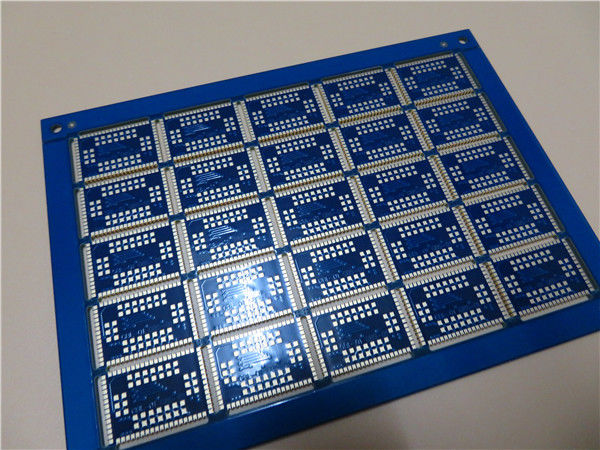

多層PCB ブルーソルダーマスク 銅35um回路板 縁のカステラされた塗装

多層PCB ブルーソルダーマスク 銅35um回路板 縁のカステラされた塗装

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-484.V1.0
基礎材料:
FR-4
層数:
4層
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
160.06 x 114.2mm=25PCS
溶接マスク:
青い
シルクスクリーン:
ホワイト
銅の重量:
外の層35のum/内部の層18 um
表面塗装:
浸水金
ハイライト:

スプライン多層PCBのサーキット ボード

,

35um多層PCBのサーキット ボード

,

35umスプライン サーキット ボード

製品説明

端のCatellatedのめっきのFR-4で造られる多層PCBのサーキット ボードを製造するPCBプロトタイプ

1.1概説
これは原子加速装置の適用のためのTg 135°CのFR-4基質で造られるタイプの多層PCBである。それは青いはんだのマスク(Onstatic)の白いシルクスクリーン(Taiyo)およびパッドの液浸の金と1.6 mm厚い。基材はパネルごとのPCBsの上の25を供給するShengyiからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。

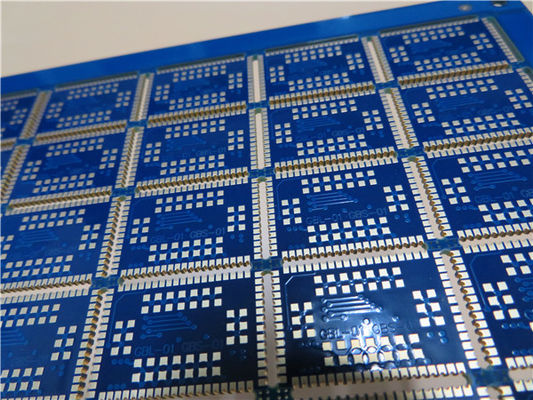

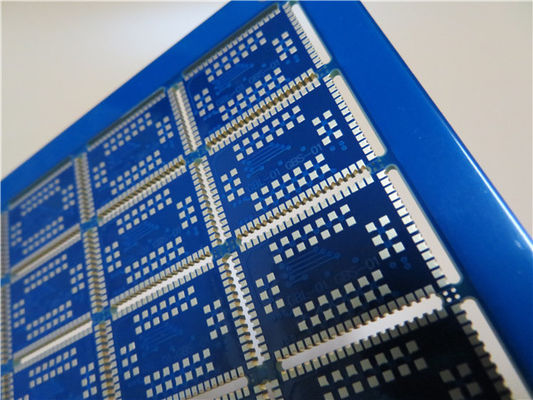

多層PCB ブルーソルダーマスク 銅35um回路板 縁のカステラされた塗装 0

1.2特徴および利点
260℃の最高の退潮の温度の無鉛アセンブリ。
よい酸化抵抗およびよい熱放散。
よい遮蔽効果
電気テストおよび高圧テスト
1ヶ月あたりの8000のタイプのPCB
最低順序量無し。1部分は利用できる。
無料のPCBプロトタイプ テスト

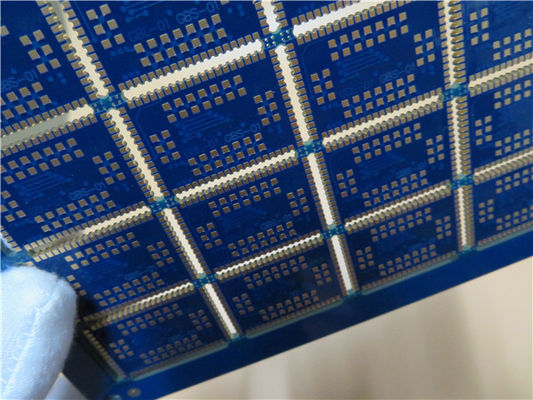

多層PCB ブルーソルダーマスク 銅35um回路板 縁のカステラされた塗装 1

1.3適用
装置を追跡するGPS
電気変圧器
USBの変復調装置
携帯用サウンド・システム
ゲーム プレーヤー

1.4変数およびデータ用紙
PCBのサイズ 160.06 x 114.2mm=25PCS
板タイプ 多層PCB
層の数 4つの層PCB
表面の台紙の部品 肯定
穴の部品を通して 肯定
層の旋回待避 最上層---0.018mm +plating
PP 2116 (54%) + 1080 (64%) +2116 (54%)
Innerlayer 1---0.018mm
中心FR-4---0.79mm
Innerlayer 2---0.018mm
PP 2116 (54%) + 1080 (64%) +2116 (54%)
最下の層---0.018mm +plating
技術
最低の跡およびスペース: 7.8ミル/7.1ミル
最低/最高の穴: 0.4 mm /3.175 mm
異なった穴の数: 5
ドリル孔の数: 491
製粉されたスロットの数: 60
内部排気切替器の数: 0
インピーダンス制御: 0
金指の数: 0
板材料
ガラス エポキシ: FR-4 Tg135℃、S1141、Shengyi
最終的なホイルの外面: 1つのoz
内部最終的なホイル: 0.5 oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 液浸の金(3µmのニッケル22.5%) 0.1µm
に適用するためにマスクをはんだ付けしなさい: 上および下、12micron最低
はんだのマスク色: 、R-500 BL青い、Onstatic
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程

構成の伝説の側面 上および下。
構成の伝説の色 白、S-380W、Taiyo
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.3mm。
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

1.5速い配達の機能
タイプ 正常な調達期間(≦1m2 速い調達期間(≦1m2
2L 5日 1日
4L 5日 2日
6L 6日 3日
8L 7日 4日
10L 9日 6日
12L 10日 6日
14L 13日 7日
16L 14日 7日
18L 15日 9日
20L 16日 10日
22L 17日 11日
24L 18日 12日
26L 19日 13日
28L 20日 14日
30L 21日 15日
32L 22日 16日
>32の層 未決 未決

注:
1.The調達期間は新しい順序のためである
2.Exclude日曜日、休日
3.Thereは順序の限定の毎日である。
4.Exclude出荷の時間
重い銅、peelableマスク、ブラインドのような5.Exclude特別な技術、/等によって埋められて。
質問を設計するための6.Excludeコミュニケーション。

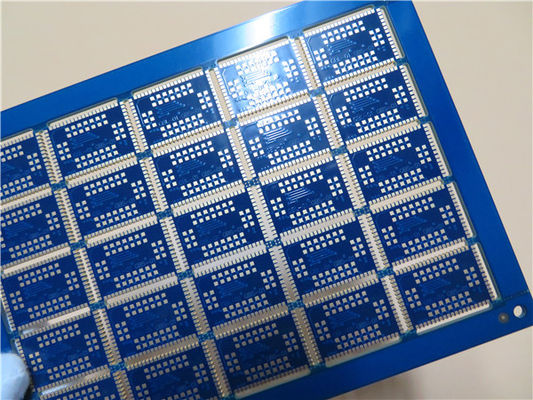

多層PCB ブルーソルダーマスク 銅35um回路板 縁のカステラされた塗装 2
