シルクスクリーン ミラーのアルミニウム基盤PCB 1 W/MKの熱伝導性無し

NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity
NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity NO Silkscreen Mirror Aluminum Base PCB 1 W/MK Thermal Conductivity

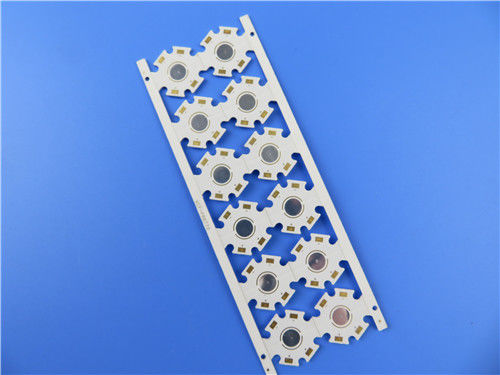

大画像 :  シルクスクリーン ミラーのアルミニウム基盤PCB 1 W/MKの熱伝導性無し

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
モデル番号: BIC-763.V1.0
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99
パッケージの詳細: 真空bags+Cartons
受渡し時間: 8-9仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの5000pcs
詳細製品概要
基材: 1W/MK誘電材料 層の計算: 単一の側面
PCBの厚さ: 1.2mm ±0.12 PCBのサイズ: 130 x 48mm=12PCS
はんだのマスク: 白い 銅の重量: 1oz
表面の終わり: 液浸の金
ハイライト:

ミラーのアルミニウム基盤PCB

,

シルクスクリーンのアルミニウム基盤PCB無し

,

ミラーのアルミニウム中心PCB

ミラーLEDの照明のためのアルミニウムPCBの高い反射MCPCB
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのLed照明の適用のためのミラー アルミニウムPCBである。それは1 W/MKの熱伝導性と厚の1.2 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。25のパネルは郵送物のために詰まる。
変数およびデータ用紙
PCBのサイズ 130 x 48mm=12PCS
板タイプ IMS PCB
層の数 単一PCB、金属の中心PCBは味方した
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
1W/MK誘電材料、75um
アルミニウム5052、1.2mm
技術
最低の跡およびスペース: 12mil/12mil
最低/最高の穴: 1.5mm
異なった穴の数: 1
ドリル孔の数: 4
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
インピーダンス制御 いいえ
板材料
熱伝導性 1W/MK誘電材料、MCPCB
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.2mm ±0.12
めっきおよびコーティング
表面の終わり 液浸の金、ミラー反射
に適用するためにマスクをはんだ付けしなさい: 上。12µmの最低。
はんだのマスク色: 白い、PSR400 WT02
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面 シルクスクリーン無し
構成の伝説の色 シルクスクリーン無し
製造業者の名前かロゴ: 条件によって
を経て いいえを経て
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
シルクスクリーン ミラーのアルミニウム基盤PCB 1 W/MKの熱伝導性無し 0
特徴および利点
電力回路および制御回路の最適化の組合せ、
壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得なさい、
回路の設計の有効熱の拡散、
装置の実用温度を減らしなさい、
装置の出力密度そして信頼性を改善しなさい、
プロダクトの耐用年数を延長しなさい、
適用
自動車照明
一定した電圧制御
軽い転換システム
ショッピング モールの照明
私達の運転のサーキット ボードの機能2021年
盲目のvias、埋められたvias
屈曲PCB
重い銅板10oz
高いTgの高いCTI材料
雑種FR-4および高周波材料
インピーダンスはPCBを制御した
IPCのクラス2のIPCのクラス3
無鉛PCB (迎合的なRoHS)
32+銅の層板への多層PCBs
金属の中心PCB (MCPCB)
PCB材料– FR-4のPolyimide、ロジャース及びより多くの
RoHS迎合的なPCBの製造業者
堅い屈曲PCB
RF PCB/高周波PCB
によ穴、BGAの金指、端のドーム
を経てパッド、満たされたvias
IATF16949 (2016年)、ISO14001 (2004年)、ISO9001 (2015年)、ULは証明した
私達のサービス
プロトタイプ、小さいバッチ、大量生産の焦点
速い転換、倍はPCB時間利用できる24味方した。
各戸ごとの郵送物サービス
シルクスクリーン ミラーのアルミニウム基盤PCB 1 W/MKの熱伝導性無し 1
ミラー アルミニウムPCB
ミラー アルミニウムPCBはBT銀製の粒子が付いている物質的な回路の層そしてアルミニウム基質とともに押される基質である。それは穂軸の包装のための最も適した原料である。
利点
よい熱放散:ミラーの銀製アルミニウム基質は熱電分離の技術を採用し、絶縁層が付いている通常のアルミニウムPCBの熱伝導性は1W/MKへ3W/MKである。ミラー アルミニウムPCBの熱伝導性は破片の熱放散を非常に改善するより高い137W/MKに達する。
高く軽い効率:通常の金アルミニウムPCBの反射力は80%である、コップの穴アルミニウムPCBの反射力は85%である、銀製のめっきされたアルミニウムPCBの反射力は95%であり、ミラー銀製アルミニウムPCBの反射力は98%である。ミラー銀製アルミニウムPCBは破片のよくする興奮するライトを作ることができる。
