SMTは5052アルミニウムにPCB板熱気のはんだ付けする水平にを処理する

SMTは5052アルミニウムにPCB板熱気のはんだ付けする水平にを処理する

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-767.V1.0
基材:
2.0W/MK 75umの誘電材料
層の計算:
二重側面
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
95 x 95mm=25PCS
はんだのマスク:
黒い
シルクスクリーン:
白い
銅の重量:
1oz
表面の終わり:
無鉛熱気のはんだ付けする水平になること(HASL)
ハイライト:

SMTプロセス アルミニウムPCB板

,

5052アルミニウムPCB板

製品説明

Ignitorのための2With mKの高い熱伝導性アルミニウムPCB板

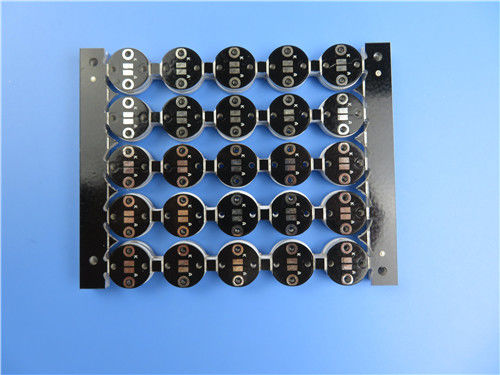

(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説
これはタイプのignitorの適用のためのアルミニウムPCBである。それは2 W/MKの熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。25のパネルは郵送物のために詰まる。

変数およびデータ用紙

PCBのサイズ 95 x 95mm=25PCS
板タイプ IMS PCB
層の数 二重味方されたPCB、金属の中心PCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
2.0W/MK 75umの誘電材料
アルミニウム基盤5052
技術
最低の跡およびスペース: 13mil/15mil
最低/最高の穴: 5.5mm
異なった穴の数: 1
ドリル孔の数: 4
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
インピーダンス制御 いいえ
板材料
熱伝導性 2.0W/MK 75umの誘電材料
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 上。12µmの最低。
はんだのマスク色: 黒い
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 白い
製造業者の名前かロゴ: 条件によって
を経て いいえを経て
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
適用: データ収集LEDライト
車の追跡
GSMモジュール
無線通信
携帯用サウンド・システム
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

SMTは5052アルミニウムにPCB板熱気のはんだ付けする水平にを処理する 0

特徴および利点
SMTプロセス
出力密度および信頼性は10%の上で改善される。
高圧テスト、インピーダンス制御テスト、マイクロ セクション、はんだ能力テスト、熱耐久度テスト、信頼度試験、絶縁抵抗テストおよびイオンの汚染テスト、
専門およびベテラン エンジニア


適用
ショッピング モールの照明
コミュニケーション電子機器
電子調整装置
自動車後部照明

SMTは5052アルミニウムにPCB板熱気のはんだ付けする水平にを処理する 1

なぜ私達を選びなさいか。
Bicheng PCBは、シンセン中国で基づいて独特なプリント基板の製造者2003年に生まれるので世界的な顧客を機能する。Bichengで、PCBのあらゆるバッチは電気テスト、AOIの点検、高圧テスト、インピーダンス制御によってテスト、マイクロ セクション、はんだ能力テスト、熱耐久度テスト、信頼度試験、絶縁抵抗テストおよびイオンの汚染テスト等行く。それはあなたの手に渡されるべき美しいギフトのよう最後にである。

市場の需要に応じるPCBの技術の変化
HDI板
重い銅板
雑種の物質的な板
板によるブラインド
高周波板
金属のコア ボード
液浸の金板
多層板
バックプレーン板
金指板

販売のそして販売の後の広範囲の販売サービス プリセール。
速いCADCAMの点検および自由なPCBの引用語句
無料のPCBのpanelization
プロトタイプPCBの機能
大量生産の機能
速い転換のサンプル
無料のPCBテスト
固体カートンのパッキング
