インピーダンスは1.8mm白いはんだのマスクが付いているアルミニウムPCB板を制御しない

インピーダンスは1.8mm白いはんだのマスクが付いているアルミニウムPCB板を制御しない

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-770.V1.0
基材:
1W/MK誘電材料
層の計算:
単一の側面
PCBの厚さ:
1.8mm ±0.12
PCBのサイズ:
100 x 25mm=1PCS
はんだのマスク:
白い
シルクスクリーン:
黒い
銅の重量:
1oz
表面の終わり:
液浸の金
ハイライト:

ULアルミニウムPCB板

,

1.8mmアルミニウムPCB板

製品説明

スイッチ調整装置のための合成アルミニウムPCB板

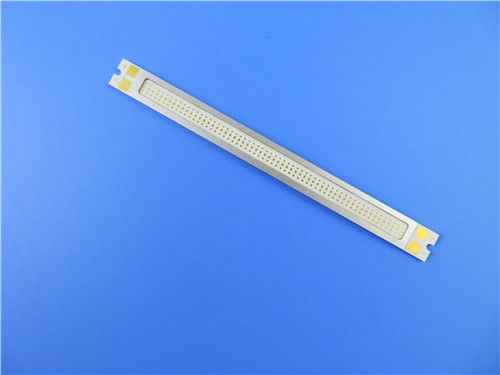

(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

概説
これはタイプのスイッチ調整装置の適用のためのアルミニウムPCBである。それは1 W/MKの熱伝導性の1.6 mmの基盤に単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。30枚の板は別に詰まる。

変数およびデータ用紙

PCBのサイズ 100 x 25mm=1PCS
板タイプ IMS PCB
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
1W/MK誘電材料75um
アルミニウム1060 1.6mm
技術
最低の跡およびスペース: 10mil/18mil
最低/最高の穴: 0
異なった穴の数: 0
ドリル孔の数: 0
製粉されたスロットの数: 2
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
アルミニウム中心: 1W / MKの誘電材料75um
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.8mm ±0.12
めっきおよびコーティング
表面の終わり 3µmのニッケル上の液浸の金0.025µm
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 白い、Taiyo PSR400 WT02
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 黒い
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(NPTH)中非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

インピーダンスは1.8mm白いはんだのマスクが付いているアルミニウムPCB板を制御しない 0

特徴および利点
回路の設計の有効熱の拡散、
装置の実用温度を減らしなさい、
装置の出力密度そして信頼性を改善しなさい、
プロダクトおよび製造業は承認された組織によって証明される。
ULは合わせた


適用
天井ランプ アルミニウムPCB
電源装置
フィルター電気回路
高周波アンプ

インピーダンスは1.8mm白いはんだのマスクが付いているアルミニウムPCB板を制御しない 1

なぜ私達を選びなさいか。
1)あなたの中核能力の焦点:私達は深くそれが市場の私達の顧客のための激しい競争の完全であることをわかっていた。私達の専門の性能および巧みなサービスに基づいて研究開発、販売およびマーケティングのような重要な能力に焦点を合わせることができあなたの予想を超過する。

2) 最先端の技術:それはPCBsのための最も最近の装置そして製造の専門知識の後であこがれるために小-中型の顧客のために理性的である。Bicheng PCBとのパートナーシップによって26,000平方メートル以上の私達の3つの工場基盤とのあなたの予想に達するために、近づくことを許される。

3) 生産費を救いなさい:生産費は私達の顧客のプロダクト競争力の急所の1つである。Bicheng PCBは導入するために装置ずっと収益性を高める労働者の訓練および技術の改善からの製造原価を削減するように努力している。顧客は私達の原価節約に質の損失なしで満足する。
