黒いはんだのマスクが付いている力モジュール1ozの金属の中心PCB

黒いはんだのマスクが付いている力モジュール1ozの金属の中心PCB

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-771.V1.0
基材:
1W/MK誘電材料
層の計算:
単一の側面
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
96 x 96mm=1PCS
はんだのマスク:
黒い
シルクスクリーン:
白い
銅の重量:
1oz
表面の終わり:
無鉛熱気のはんだ付けする水平になること(HASL)
ハイライト:

力モジュールの金属の中心PCB

,

1oz金属の中心PCB

,

1oz力モジュールPCB

製品説明

力モジュールのためのアルミニウムPCB IMSのプリント基板RoHS
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのモジュール電源の供給のためのアルミニウムPCBである。それは1 W/MKの熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。30枚の板は別に詰まる。
変数およびデータ用紙
PCBのサイズ 96 x 96mm=1PCS
板タイプ IMS PCB
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------70um (2oz)
1W/MK誘電材料75um
アルミニウム6061 1.5mm
技術
最低の跡およびスペース: 12mil/20mil
最低/最高の穴: 3mm/5.0mm
異なった穴の数: 12
ドリル孔の数: 3
製粉されたスロットの数: 2
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
アルミニウム中心: 1W / MKの誘電材料75um
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 黒、KSM-S6189BK31
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 白い、IJR-4000 MW300
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(NPTH)中非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

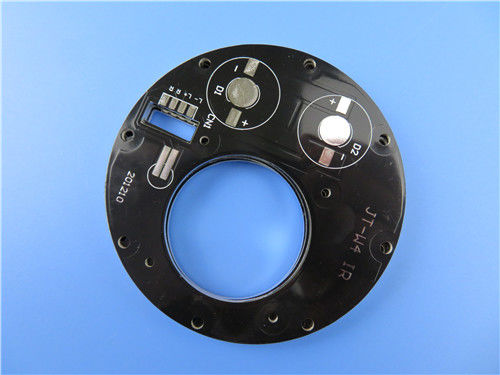

黒いはんだのマスクが付いている力モジュール1ozの金属の中心PCB 0
特徴および利点
電力回路および制御回路の最適化の組合せ、
壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得なさい、
回路の設計の有効熱の拡散、
装置の出力密度そして信頼性を改善しなさい、
厳密なWIPの点検および監視、また作業指示、
ULは指導的迎合的なRoHS確認し、
適用
フロッピー・ディスク運転者
コミュニケーション電子機器
電源装置
黒いはんだのマスクが付いている力モジュール1ozの金属の中心PCB 1
