1メートル1.0mm無鉛厚いLEDのストリップのサーキット ボードHASL

1メートル1.0mm無鉛厚いLEDのストリップのサーキット ボードHASL

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-773.V1.0
基材:
1W/MK誘電材料
層の計算:
単一の側面
PCBの厚さ:
1.0 mm ±0.10
PCBのサイズ:
1420 x 16mm = 1PCS
はんだのマスク:
白い
シルクスクリーン:
黒い
銅の重量:
1oz
表面の終わり:
熱気のはんだ付けすること
ハイライト:

1m LEDのストリップのサーキット ボード

,

1.0mm LEDのストリップのサーキット ボード

,

1m LEDのストリップPCB

製品説明

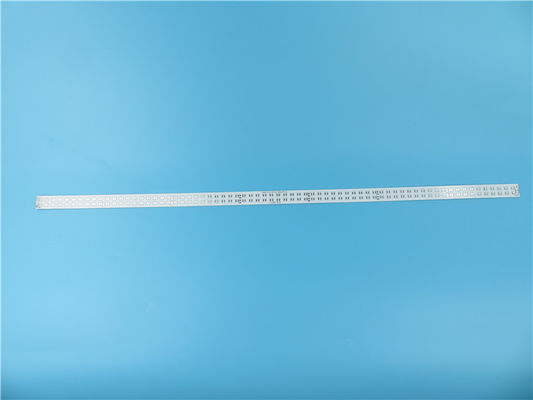

無鉛HASLと厚い1.0mmで造られるアルミニウムPCBのストリップ1のメートルMCPCB
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのLED照明電源の供給のための1W/MK誘電体とのアルミニウム中心で造られるLEDのストリップPCBである。それは白いはんだのマスク上の1.0mmの厚く、黒いシルクスクリーンおよびパッドのHASLの長の1.4メートルである。基材はILMのブランド、1 PCBを供給している全体の板から使用される。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。
変数およびデータ用紙
PCBのサイズ 1420 x 16mm = 1PCS
板タイプ アルミニウムPCB、IMS PCB
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------35um (1oz)
1W/MK誘電材料
アルミニウム5052
技術
最低の跡およびスペース: 62.4ミル/-ミル
最低/最高の穴: 4.2 mm/4.2 mm
異なった穴の数: 1
ドリル孔の数: 21
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
インピーダンス制御 いいえ
板材料
熱伝導性 1W/MK誘電材料、MCPCB
最終的なホイルの外面: 1oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.0 mm ±0.10
めっきおよびコーティング
表面の終わり 熱気のはんだ付けすること
に適用するためにマスクをはんだ付けしなさい: 上。12µmの最低。
はんだのマスク色: 白い
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 黒い
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て いいえを経て
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059" (0.15mm)
板めっき: 0.0030" (0.076mm)
ドリルの許容: 0.002" (0.05mm)
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
1メートル1.0mm無鉛厚いLEDのストリップのサーキット ボードHASL 0
特徴および利点
壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得なさい;
プロダクトの耐用年数を延長しなさい;
ハードウェアおよびアセンブリのコストを削減しなさい;
装置の実用温度を減らしなさい;
多様化させた出荷方法;
広範囲PCBの供給;
ULは指導的迎合的なRoHS確認し、;
プロトタイプPCBの機能;
大量生産の機能を持ちなさい。
適用
電力増幅器
モーター コントローラー
ラジエーター
けい光ランプ
1メートル1.0mm無鉛厚いLEDのストリップのサーキット ボードHASL 1
私達の運転のサーキット ボードの機能2021年
盲目のvias、埋められたvias
屈曲PCB
重い銅板10oz
高いTgの高いCTI材料
雑種FR-4および高周波材料
インピーダンスはPCBを制御した
IPCのクラス2のIPCのクラス3
無鉛PCB (迎合的なRoHS)
32+銅の層板への多層PCBs
金属の中心PCB (MCPCB)
PCB材料– FR-4のPolyimide、ロジャース及びより多くの
RoHS迎合的なPCBの製造業者
堅い屈曲PCB
RF PCB/高周波PCB
によ穴、BGAの金指、端のドーム
を経てパッド、満たされたvias
TS16949 (2009年)、ISO14001 (2004年)、ISO9001 (2008年)、ULは証明した
私達のサービス
プロトタイプ、小さいバッチ、大量生産の焦点
速い転換、倍はPCB時間利用できる24味方した。
各戸ごとの郵送物サービス
私達の顧客は世界的に見つけられる。
オーストラリア:パース、メルボルン、ニュー・サウス・ウェールズ、南オーストラリア、西のオーストラリア
オーストリア:Breitenfurtのbei Wien、グラーツ
バングラデシュ:Purana Paltan
ベルギー:Deinze、ハセルト
ブルガリア:プロヴディフ
ブラジル:CaxiasはSulをする
カナダ:ケベック、オンタリオ、バンクーバー
チェコ:Pardubice、Horní Pocernice
フランス:VilleneuveのLa Garenne Cedex、Montchenu
ドイツ:シュトゥットガルト、Garbsen、ハンブルク、アルテンブルク、Velbert Kleinmachnow、ポツダム
ハンガリー:ブダペスト
インド:Tamilnadu
アイルランド:コルク
イスラエル:Nettanya都市、ベンGurion空港、テル・アビブ、Yahud、エーカー、
イタリア:ペスキエーラ・ボッロメーオ、ベロナ、メッツォコローナ、ピエトラサンタ ルッカ、トリノ
クウェート:Safat
マルタ:Mosta
マレーシア:スランゴール州
メキシコ:レオン グアナフアト州
ポルトガル:ギマランイス
韓国:Gyeonggi
セルビア:クラグイェヴァツ
スウェーデン:エーテボリ、Siljansns、
タイ:バンコク、Chonburi
トルコ:アンカラ、イスタンブール、Kocaeli
ネザーランド:Diemen
イギリス:ブリストル、サリー州
ウクライナ:キエフ
米国:コネチカット、アラスカ、ニューヨーク シティ、マイアミ、ニュージャージー、テキサス、コロラド州、緩やかに、カリフォルニア、Candler
ベトナム:ホーチミン市
ザンビア:キトウェ
