1.6mm 2oz LEDの2W/MK熱伝導性のアルミニウム版PCB板

1.6mm 2oz LEDの2W/MK熱伝導性のアルミニウム版PCB板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-775.V1.0
基材:
2W/MK誘電材料
層の計算:
単一の側面
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
26 x 26のmm (直径26mm)
はんだのマスク:
白い
シルクスクリーン:
黒い
銅の重量:
2oz
表面の終わり:
無鉛熱気のはんだ付けする水平になること(HASL)
ハイライト:

1.6mm LEDのアルミニウム版PCB板

,

2oz LEDのアルミニウム版PCB板

,

2ozアルミニウム サーキット ボード

製品説明

軽い転換システムのためのHASLの単一の味方されたアルミニウムPCB 1With MKアルミニウムPCB

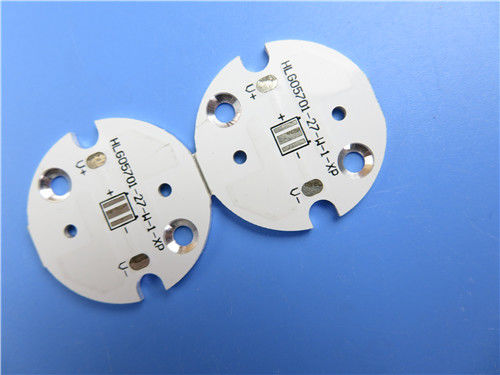

(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)


概説
これはタイプのLed照明の適用のためのアルミニウムPCBである。それは2 W/MKの熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。30のパネルは別に詰まる。

変数およびデータ用紙

PCBのサイズ 26 x 26のmm (直径26mm)
板タイプ IMS PCB
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------70um (2oz)
2W/MK誘電材料75um
アルミニウム6061 1.5mm
技術
最低の跡およびスペース: 18mil/25mil
最低/最高の穴: 2.0mm/4.0mm
異なった穴の数: 2
ドリル孔の数: 4
製粉されたスロットの数: 2
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
アルミニウム中心: 2W / MKの誘電材料75um
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
最終的なホイルの外面: 2oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり 無鉛熱気のはんだ付けする水平になること(HASL) Sn>=2.54µm
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 白い
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 黒い
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(NPTH)中非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

1.6mm 2oz LEDの2W/MK熱伝導性のアルミニウム版PCB板 0

特徴および利点
壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得なさい、
装置の実用温度を減らしなさい、
プロダクトの耐用年数を延長しなさい、
競争の郵送料のDDUの各戸ごとの郵送物、
多様化させた出荷方法
オン・タイム サービス

適用
街灯
電子調整装置
軽い転換システム
alancedアンプ
