液浸の金3W/MKの金属の中心PCBの高い熱伝導性

液浸の金3W/MKの金属の中心PCBの高い熱伝導性

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-776.V1.0
基材:
3W/MK誘電材料
層の計算:
単一の側面
PCBの厚さ:
1.6mm ±0.16
PCBのサイズ:
36 x 36のmm (直径36mm)
はんだのマスク:
白い
シルクスクリーン:
黒い
銅の重量:
2oz
表面の終わり:
液浸の金
ハイライト:

液浸の金の金属の中心PCB

,

3W/MK金属の中心PCB

製品説明

液浸の金が付いている高い熱伝導性アルミニウムPCB 3With MKの金属の中心PCB
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)


概説
これはタイプのコミュニケーション電子機器の適用のためのアルミニウムPCBである。それは3 W/MKの熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ25枚の板は別に詰まる。

変数およびデータ用紙

PCBのサイズ 36 x 36のmm (直径36mm)
板タイプ IMS PCB
層の数 単一の味方されたPCB
表面の台紙の部品 肯定
穴の部品を通して いいえ
層の旋回待避 銅-------70um (2oz)
3W/MK誘電材料75um
アルミニウム6061 1.5mm
技術
最低の跡およびスペース: 18mil/15mil
最低/最高の穴: 4.0mm
異なった穴の数: 1
ドリル孔の数: 1
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御 いいえ
板材料
アルミニウム中心: 3W / MKの誘電材料75um
熱抵抗(°C/W) ≤0.45
絶縁破壊電圧(VDC) 4000
最終的なホイルの外面: 2oz
内部最終的なホイル: 0oz
PCBの最終的な高さ: 1.6mm ±0.16
めっきおよびコーティング
表面の終わり Immersinの金
に適用するためにマスクをはんだ付けしなさい: 上、12micron最低
はんだのマスク色: 白い
はんだのマスクのタイプ: LPSM
CONTOUR/CUTTING 旅程
構成の伝説の側面
構成の伝説の色 黒い
製造業者の名前かロゴ: コンダクターおよびleged自由域の板で印を付けられる
を経て 穴(NPTH)中非めっきされて
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。

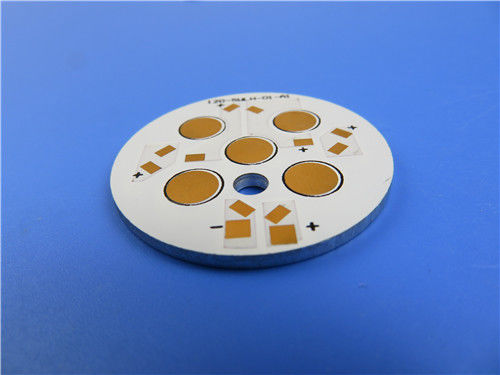

液浸の金3W/MKの金属の中心PCBの高い熱伝導性 0

特徴および利点

電力回路および制御回路の最適化の組合せ、
回路の設計の有効熱の拡散、
装置の出力密度そして信頼性を改善しなさい、
最初生産の資格があるプロダクト率:>95%
ULは指導的迎合的なRoHS確認し、
18年以上経験
ハイテクノロジー


適用
自動車ランプ
ラジエーター
電気機械
入出力アンプ

液浸の金3W/MKの金属の中心PCBの高い熱伝導性 1

なぜ私達を選びなさいか。
1)あなたの中核能力の焦点:私達は深くそれが市場の私達の顧客のための激しい競争の完全であることをわかっていた。私達の専門の性能および巧みなサービスに基づいて研究開発、販売およびマーケティングのような重要な能力に焦点を合わせることができあなたの予想を超過する。

2) 最先端の技術:それはPCBsのための最も最近の装置そして製造の専門知識の後であこがれるために小-中型の顧客のために理性的である。Bicheng PCBとのパートナーシップによって26,000平方メートル以上の私達の3つの工場基盤とのあなたの予想に達するために、近づくことを許される。

3) 生産費を救いなさい:生産費は私達の顧客のプロダクト競争力の急所の1つである。Bicheng PCBは導入するために装置ずっと収益性を高める労働者の訓練および技術の改善からの製造原価を削減するように努力している。顧客は私達の原価節約に質の損失なしで満足する。

4) 口論を避けなさい:それは取り乱した問題時口論する質問題である。Bichengの技術設計は問題が試作期間に起こることを防ぐ。Bichengプロトタイプ、小さい順序および大量生産の頭痛を得ない。顧客の不平の私達の率は1%よりより少しで、解決された満足である。

5) 時間を節約しなさい:市場はすぐに更新するプロダクトを要求する。Bicheng PCBは速くおよび適用範囲が広いですプロトタイプから標準生産、速い転換またはスケジュール配達に生産の時を節約するために常に働く。

6) 優秀なチーム:Bichengは情熱、訓練、責任および正直者の信頼できるパートナーである。私達にベテランの販売人および巧みなカスタマー サービスのチームがある。あなたの製造者を変えてはいけない。変更がなれば、Bichengならあなたのための右の1あれば。
