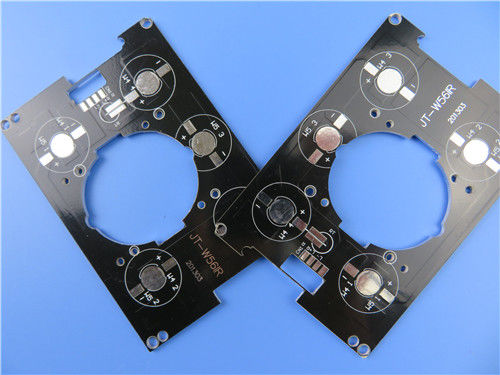

モーター運転者のためのHASLの単一の味方されたアルミニウムPCB 2W/MKの熱伝導性MCPCB
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
概説
これはタイプのモーター運転者の適用のためのアルミニウムPCBである。それは2W/MK熱伝導性と厚の1.6 mmに単層MCPCB板である。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからある。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。25枚の板は別に詰まる。
変数およびデータ用紙
PCBのサイズ | 95 x 64mm=1PCS |
板タイプ | アルミニウムPCB、IMS PCB |
層の数 | 単一の味方されたPCB |
表面の台紙の部品 | 肯定 |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------35um (1oz) |
2W/MK誘電材料 | |
アルミニウム5052 | |
技術 | |
最低の跡およびスペース: | 40ミル/-ミル |
最低/最高の穴: | 2.0 / 4.0 mm |
異なった穴の数: | 2 |
ドリル孔の数: | 14 |
熱抵抗(°C/W) | ≤0.45 |
絶縁破壊電圧(VDC) | 4000 |
インピーダンス制御 | いいえ |
板材料 | |
熱伝導性 | 2W/MK誘電材料、MCPCB |
最終的なホイルの外面: | 1oz |
内部最終的なホイル: | 0oz |
PCBの最終的な高さ: | 1.6mm ±0.16 |
めっきおよびコーティング | |
表面の終わり | 熱気のはんだ付けすること |
に適用するためにマスクをはんだ付けしなさい: | 上。12µmの最低。 |
はんだのマスク色: | 黒い |
はんだのマスクのタイプ: | LPSM |
CONTOUR/CUTTING | 旅程 |
印 | |
構成の伝説の側面 | 上 |
構成の伝説の色 | 白い |
製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
を経て | いいえを経て |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" (0.15mm) |
板めっき: | 0.0030" (0.076mm) |
ドリルの許容: | 0.002" (0.05mm) |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
特徴および利点
SMTプロセス
有効熱の消滅はモジュールの実用温度を減らし、耐用年数を延長する。
出力密度および信頼性は10%の上で改善される。
ハードウェアおよびアセンブリのコストを削減しなさい、
広範囲装置管理および維持およびプロセス制御、
1-10部分は販売のために提供される。
国際的な承認
適用
電力増幅器、
モーター運転者、
電源装置、
けい光ランプ
