ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB

ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB

MOQ: 1pcs
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-161.V1.0
層の計算:
多層
PCBの厚さ:
1.6mm
PCBのサイズ:
≤400mm X 500mm
銅の重量:
0.5oz (17 µm)、1oz (35µm)、
表面の終わり:
裸の銅、HASL、ENIG、OSP等…
ハイライト:

ULの多層PCB

,

0.5oz多層PCB

,

ロジャース4つの層PCB

製品説明

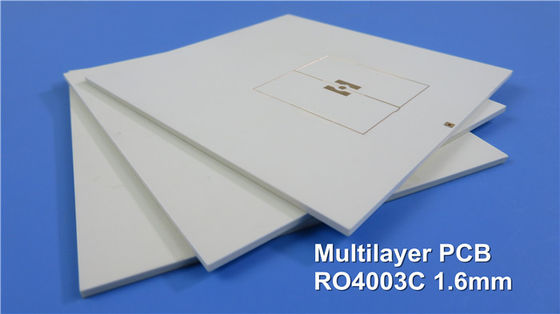

4-層のロジャースDirect放送衛星のLNBのための16ミルRO4003Cで造られる高周波PCB板

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)

こんにちは皆、

今日、私達はRO4003Cの16mil中心で作った2つのタイプの4層の高周波PCBを述べようと思っている。

板は4層の構造として新市場を開発して有用である4層PCBが比較的簡単、安価であるので、設計されている。

私達を旋回待避を最初に見ることを許可しなさい。

ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB 0

積み重ねからの観覧、私達は第1層から第2層および第4層から第3層がRO4003CのRO4003Cおよび16mil中心の12mil中心であることを見ることができる、中心はサーキット ボードのRFラインの電気長さにとって非常に重要である、2つの中心はフィルム- Prepreg --の接着によって結ばれる厚さを固定し。

現在、多層高周波PCBで使用される2つのタイプのPPがある。それはRO4450F、Cuclad 6250、Taconic急上昇28の(FR-28)等のようなFR-4誘電体そして高周波誘電体、である。

内部の層の銅の重量は半分のオンス、外の層1オンスである。盲目のviasは両方の中心であく。

ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB 1

第2板は混合されたPCBである、FR-4は層3で使用され、層4は高周波基質で、高周波信号送信する:L1およびL2。実際の適用に従って、誘電材料の厚さおよびFR-4は調節することができる。

ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB 2

16mil RO4003C雑種PCBの適用は、モジュラー オシロスコープ、アンテナ コンバイナーのような、広かったり釣り合った等アンプ、4Gアンテナ。

16mil RO4003C雑種PCBの利点は次の通り示されている:

1) RO4003Cは広い周波数範囲上の安定した比誘電率を表わす。これはそれに広帯域適用のための理想的な基質をする。

2) 高周波適用の信号の損失を減らすことはコミュニケーション技術の開発に必要とする会う。

3) 減る費用はすべての低損失材料と積み重ね持ち上げる;

ロジャース4003の高周波0.5oz多層PCB UL 4つの層PCB 3

RO4003Cの標準的な厚さは0.008" (0.203mm)、0.012" (0.305mm)、0.016" (0.406mm)、0.020" (0.508mm)、0.032" (0.813mm)および0.060"である(1.524mm)。これらの厚さは家で利用できる。あなたの後援を歓迎しなさい。

ロジャース4003C (RO4003C)のデータ用紙

RO4003Cの典型的な価値
特性 RO4003C 方向 単位 条件 テスト方法
比誘電率、εProcess 3.38±0.05 Z 10 GHz/23℃ IPC-TM-650 2.5.5.5はStriplineを締め金で止めた
比誘電率、εDesign 3.55 Z 8つから40のGHz 微分位相の長さ方法
消滅Factortanのδ 0.0027
0.0021
Z 10 GHz/23℃
2.5 GHz/23℃
IPC-TM-650 2.5.5.5
εの熱係数 +40 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
容積抵抗 1.7 x 1010 MΩ.cm COND A IPC-TM-650 2.5.17.1
表面の抵抗 4.2 x 109 COND A IPC-TM-650 2.5.17.1
電気強さ 31.2(780) Z Kv/mm (v/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
抗張係数 19,650 (2,850)
19,450 (2,821)
X
Y
MPa (ksi) RT ASTM D 638
引張強さ 139 (20.2)
100 (14.5)
X
Y
MPa (ksi) RT ASTM D 638
Flexural強さ 276
(40)
MPa
(kpsi)
IPC-TM-650 2.4.4
寸法安定性 <0>X、Y mm/m
(ミル/インチ)
etch+E2/150℃の後 IPC-TM-650 2.4.39A
熱膨張率 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280 ℃ TMA IPC-TM-650 2.4.24.3
Td 425 ℃ TGA ASTM D 3850
熱伝導性 0.71 W/M/oK 80℃ ASTM C518
湿気の吸収 0.06 % 48hrs液浸0.060"
サンプル温度50℃
ASTM D 570
密度 1.79 gm/cm3 23℃ ASTM D 792
銅の皮Stength 1.05
(6.0)
N/mm
(pli)
はんだの浮遊物の後1つのoz。
EDCホイル
IPC-TM-650 2.4.8
燃焼性 N/A UL 94
互換性がある無鉛プロセス はい
