GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB

GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB

MOQ: 1PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-175.V1.0
基材:
陶磁器の満たされたPTFE
レイヤー数:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
8mil (0.20mm)、16mil (0.41mm)、24mil (0.61mm)、32mil (0.81mm)、40mil (1.02mm)、64mil (1.63mm)、120mil (3.0
基板サイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒、青、黄、赤など
銅の重量:
0.5oz (17µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
ハイライト:

陶磁器の満たされたPTFE Taconic PCB

,

GPSのアンテナTaconic PCB

,

8mil衛星ラジオTaconic PCB

製品説明

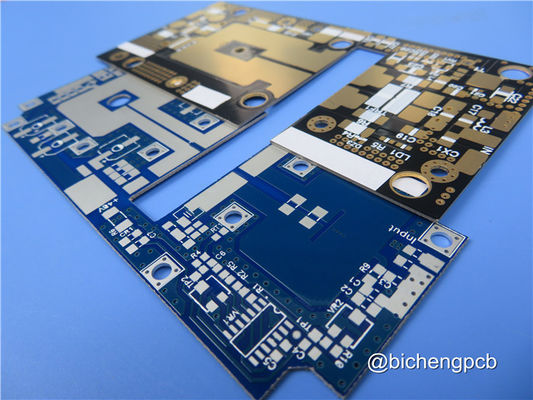

TRF-45高周波PCBのTaconic高い熱伝導性のサーキット ボード

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



こんにちは皆、

今日、私達はタイプの低損失の陶磁器盛り土PTFEのプリント基板述べようと思っている:TRF-45高周波PCB。



TRF-45はDk (比誘電率)が付いている低損失、熱安定したPCB材料の新しい世代4.5 +/- 0.15、Df (誘電正接) 0.0035の熱伝導性0.43 W/m-Kである。それは高められた次元安定性のために補強され、陶磁器の技術のTaconic専門知識とつながれる編ガラスである。



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 0



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 1



私達について

、シンセンBichengの電子工学の技術Co. 2003年に創設されて、株式会社は18年間細胞基地局のアンテナ、衛星、高周波受動の部品、マイクロストリップ ラインおよびバンド ライン回路、ミリメートル波装置、レーダー システム、デジタル無線周波数のアンテナおよび他の分野世界的に断絶するシンセン中国の確立された高周波PCBの製造者そして輸出業者である。私達の高周波PCBsは3つの高周波物質的なブランドで主に造られる:Rogers Corporation、Taconicおよびせしめる。2.2からの10.2等への比誘電率の範囲。



私達にまたFR-4サーキット ボードの分割、適用範囲が広い回路があり、金属の中心PCBsはプロトタイプ、大量生産への小さい操業として特色になった。私達はまたHDI、速い回転、インピーダンス制御、重い銅およびバックプレーン板等として積極的にそのような付加価値の高いPCBのプロジェクトを研究し、造る。これは低価格から上限まで及ぶ統合された製品種目の私達のPCBプロダクト、また形成に有効な延長および否定回路を発生させる。



私達のPCBsはいろいろな目的のために、を含むがそれに限定されず、コンピュータ ネットワーキング、安全および監視、電源、テレコミュニケーション、自動車電子工学、医療器具および器械、国防および産業設備等使用される。



私達はプロトタイプ、小さいバッチおよび大量生産PCBを与えてもいい。どの質問でも、私達に連絡して自由に感じる。

あなたの読書をありがとう



TRF-45の典型的な価値

特性 テスト方法 単位 価値
材料 / / RF-45
比誘電率@ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 4.5
誘電正接@ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 0.0035
湿気の吸収 IPC-TM-650 2.6.2.1 % ≤0.06
Flexural強さ(縦) IPC-TM-650.2.4.4 lbs/の(N/mm2) 17000 (177)
Flexural強さ(横断) IPC-TM-650 2.4.4 lbs/の(N/mm2) 15000 (103)
皮強さ IPC-TM-650 2.4.8 (熱圧力) lbs/の(N/mm) >8 (>1.4)
熱伝導性 ASTM F 433 W/m/K 0.43
容積抵抗 IPC-TM-650 2.5.17.1 Mohm/cm 8.0 x 107
表面の抵抗 IPC-TM-650.2.5.17.1 Mohm 3.0 x 107
CTE (x) ASTM D 3386 (TMA) ppm/℃ 9
CTE (y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (z) ASTM D 3386 (TMA) ppm/℃ 40



典型的な適用

衛星ラジオ

RFID

GPSのアンテナ



私達のPCBの機能(TRF-45)

PCB材料: 陶磁器の満たされたPTFE
指定: TRF-45
比誘電率: 4.5
誘電正接 0.0035 10GHz
層の計算: 二重味方されたPCB、多層PCB、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
PCBの厚さ: 8mil (0.20mm)、16mil (0.41mm)、24mil (0.61mm)、32mil (0.81mm)、40mil (1.02mm)、64mil (1.63mm)、120mil (3.05mm)
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。
表面の終わり: 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 2



製品
商品の詳細
GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB
MOQ: 1PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000PCS
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-175.V1.0
基材:
陶磁器の満たされたPTFE
レイヤー数:
二重味方されたPCB、多層PCB、雑種PCB
PCBの厚さ:
8mil (0.20mm)、16mil (0.41mm)、24mil (0.61mm)、32mil (0.81mm)、40mil (1.02mm)、64mil (1.63mm)、120mil (3.0
基板サイズ:
≤400mm X 500mm
はんだのマスク:
緑、黒、青、黄、赤など
銅の重量:
0.5oz (17µm)、1oz (35µm)、2oz (70µm)
表面の終わり:
裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…
最小注文数量:
1PCS
パッケージの詳細:
真空bags+Cartons
受渡し時間:
8-9仕事日
支払条件:
T/T
供給の能力:
1ヶ月あたりの5000PCS
ハイライト

陶磁器の満たされたPTFE Taconic PCB

,

GPSのアンテナTaconic PCB

,

8mil衛星ラジオTaconic PCB

製品説明



TRF-45高周波PCBのTaconic高い熱伝導性のサーキット ボード

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



こんにちは皆、

今日、私達はタイプの低損失の陶磁器盛り土PTFEのプリント基板述べようと思っている:TRF-45高周波PCB。



TRF-45はDk (比誘電率)が付いている低損失、熱安定したPCB材料の新しい世代4.5 +/- 0.15、Df (誘電正接) 0.0035の熱伝導性0.43 W/m-Kである。それは高められた次元安定性のために補強され、陶磁器の技術のTaconic専門知識とつながれる編ガラスである。



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 0



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 1



私達について

、シンセンBichengの電子工学の技術Co. 2003年に創設されて、株式会社は18年間細胞基地局のアンテナ、衛星、高周波受動の部品、マイクロストリップ ラインおよびバンド ライン回路、ミリメートル波装置、レーダー システム、デジタル無線周波数のアンテナおよび他の分野世界的に断絶するシンセン中国の確立された高周波PCBの製造者そして輸出業者である。私達の高周波PCBsは3つの高周波物質的なブランドで主に造られる:Rogers Corporation、Taconicおよびせしめる。2.2からの10.2等への比誘電率の範囲。



私達にまたFR-4サーキット ボードの分割、適用範囲が広い回路があり、金属の中心PCBsはプロトタイプ、大量生産への小さい操業として特色になった。私達はまたHDI、速い回転、インピーダンス制御、重い銅およびバックプレーン板等として積極的にそのような付加価値の高いPCBのプロジェクトを研究し、造る。これは低価格から上限まで及ぶ統合された製品種目の私達のPCBプロダクト、また形成に有効な延長および否定回路を発生させる。



私達のPCBsはいろいろな目的のために、を含むがそれに限定されず、コンピュータ ネットワーキング、安全および監視、電源、テレコミュニケーション、自動車電子工学、医療器具および器械、国防および産業設備等使用される。



私達はプロトタイプ、小さいバッチおよび大量生産PCBを与えてもいい。どの質問でも、私達に連絡して自由に感じる。

あなたの読書をありがとう



TRF-45の典型的な価値

特性 テスト方法 単位 価値
材料 / / RF-45
比誘電率@ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 4.5
誘電正接@ 10GHz IPC-TM-650 2.5.5.5 .1 (m) / 0.0035
湿気の吸収 IPC-TM-650 2.6.2.1 % ≤0.06
Flexural強さ(縦) IPC-TM-650.2.4.4 lbs/の(N/mm2) 17000 (177)
Flexural強さ(横断) IPC-TM-650 2.4.4 lbs/の(N/mm2) 15000 (103)
皮強さ IPC-TM-650 2.4.8 (熱圧力) lbs/の(N/mm) >8 (>1.4)
熱伝導性 ASTM F 433 W/m/K 0.43
容積抵抗 IPC-TM-650 2.5.17.1 Mohm/cm 8.0 x 107
表面の抵抗 IPC-TM-650.2.5.17.1 Mohm 3.0 x 107
CTE (x) ASTM D 3386 (TMA) ppm/℃ 9
CTE (y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (z) ASTM D 3386 (TMA) ppm/℃ 40



典型的な適用

衛星ラジオ

RFID

GPSのアンテナ



私達のPCBの機能(TRF-45)

PCB材料: 陶磁器の満たされたPTFE
指定: TRF-45
比誘電率: 4.5
誘電正接 0.0035 10GHz
層の計算: 二重味方されたPCB、多層PCB、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
PCBの厚さ: 8mil (0.20mm)、16mil (0.41mm)、24mil (0.61mm)、32mil (0.81mm)、40mil (1.02mm)、64mil (1.63mm)、120mil (3.05mm)
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。
表面の終わり: 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等…



GPSのアンテナのためのTRF-45高周波陶磁器の満たされたPTFE Taconic PCB 2
