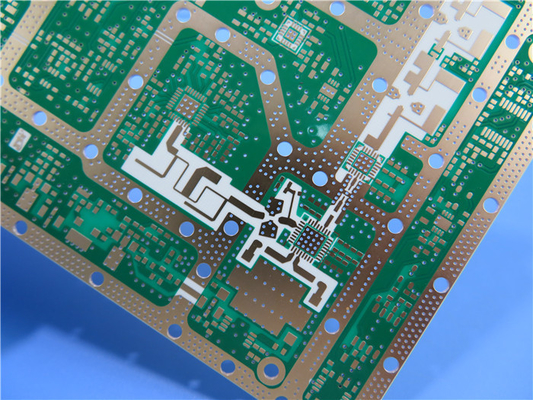

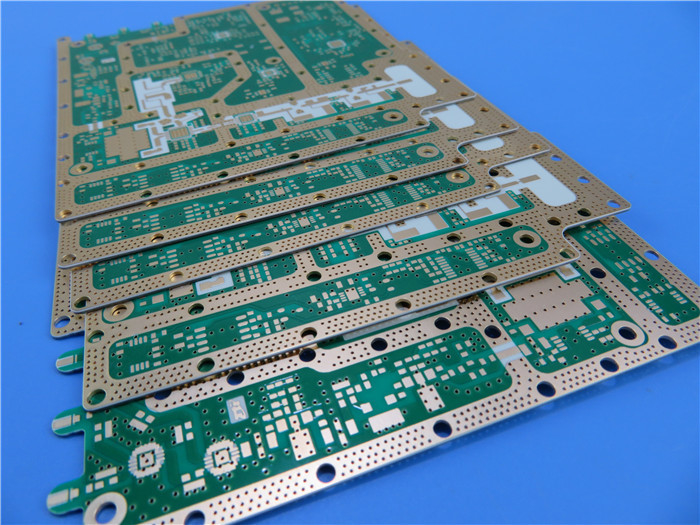

この特定の高周波PCBは0.5oz銅にはじまって20mil基質を持つロジャースRO4534を使用して、製造され、1oz銅と終わるアンテナ タイプである。板は広い4milおよび0.2mmの直径とのmicroviasである良いラインを特色にする。パッドに0.05micron金、緑のはんだのマスクおよび白いシルクスクリーンの伝説の液浸の金の表面の終わりがある。それはIPCのクラス2の標準に従って製造される二重層板であり50部分毎に郵送物のために真空パックである。
| PCBのサイズ | 88 x 98mm=1up |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------17um （0.5 oz） +plateの最上層 |
| ロジャースRO4534 0.508mm | |
| 銅-------17um （0.5 oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 4ミル/4ミル |
| 最低/最高の穴: | 0.2 mm/3.5 mm |
| 異なった穴の数: | 12 |
| ドリル孔の数: | 895 |
| 製粉されたスロットの数: | 2 |
| 内部排気切替器の数: | 3 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | ロジャースRO4534 0.508mm |
| 最終的なホイルの外面: | 1.0 oz |
| 内部最終的なホイル: | N/A |
| PCBの最終的な高さ: | 0.6 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金、35% |
| に適用するためにマスクをはんだ付けしなさい: | 両側 |
| はんだのマスク色: | 緑 |
| はんだのマスクのタイプ: | LPI |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 部品面 |
| 構成の伝説の色 | 白い |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.2mm。 |
| FLAMIBILITYの評価 | 94V-0 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
私達の会社は高周波PCBsに関しては複数の利点がある。初めに、私達は高周波材料の広い範囲を、Taconicおよびせしめているロジャースを含んで提供する。さらに、私達は高周波PCBsの分野で19年間の経験に持っている。私達に厳密な未完成品の点検および監視プロシージャが、また詳しい作業指示をある。私達の研修会は16000㎡の区域をカバーし、私達に30000㎡の月例出力機能があり、1ヶ月あたりの8000までのタイプのPCBsを製造してもいい。私達はまた少しの順序を受け入れる。
私達の会社はISO9001、ISO14001、IATF16949、ISO13485およびULの証明と証明される。私達はIPCのクラス2およびIPCのクラス3の標準に従ってPCBsを製造する。私達に98%上のの配達成功率および顧客の不平率がの1%以下ある。
| 特性 | RO4534 | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、えープロセス | 3.4 ± 0.08 | Z | - | 10 GHz/23℃ 2.5 GHz | IPC-TM-650,2.5.5.5 |
| 誘電正接 | 0.0022 | Z | - | 2.5 GHz/23℃ | IPC-TM-650、2.5.5.5 |
| 0.0027 | 10 GHz/23℃ | ||||
| PIM （典型的な） | -157 | - | dBc | 反映された43 dBmは調子を掃除した | Summitek 1900b PIMの検光子 |
| 絶縁耐力 | >500 | Z | V/mil | 0.51 mm | IPC-TM-650、2.5.6.2 |
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） | 腐食の後 | IPC-TM-650、2.4.39A |
| 熱膨張率 | 11 | X | ppm/℃ | -55から288℃ | IPC-TM-650、2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| 熱伝導性 | 0.6 | - | を使って（m.K） | 80℃ | ASTM C518 |
| 湿気の吸収 | 0.06 | - | % | D48/50 | IPC-TM-650、2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650、2.4.24.3 | |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅の皮強さ | 6.3 （1.1） | - | lbs/in （N/mm） | 1つのoz。EDCのポストのはんだの浮遊物 | IPC-TM-650、2.4.8 |
| 燃焼性 | 非FR | - | - | - | UL 94 |
| 互換性がある無鉛プロセス | はい | - | - | - | - |
